Создаем 3D-бары на основе времени, цены и объема

Введение

Прошло полгода с того момента, как я начал этот проект. Полгода от идеи, которая казалось глупой, поэтому я особо к ней не возвращался, лишь обсуждая со знакомыми трейдерами мысль создания подобных котировок.

Все началось с простого вопроса — почему трейдеры упорно пытаются анализировать трехмерный рынок, глядя на двумерные графики? Price action, технический анализ, волновая теория — все это работает с проекцией рынка на плоскость. Но что, если попробовать увидеть реальную структуру цены, объема и времени?

В своей работе над алгоритмическими системами я постоянно сталкивался с тем, что традиционные индикаторы упускают критически важные взаимосвязи между ценой и объемом.

Идея 3D-баров родилась не сразу. Сначала был эксперимент с трехмерной визуализацией market depth. Потом появились первые наброски volume-price кластеров. А когда я добавил временную компоненту и построил первый 3D-бар, стало очевидно, что это принципиально новый способ видеть рынок.

Сегодня я хочу поделиться с вами результатами этой работы. Покажу, как Python и MetaTrader 5 позволяют строить объемные бары в режиме реального времени. Расскажу о математике, лежащей в основе расчетов, и о том, как использовать эту информацию в практической торговле.

Чем отличается 3D-бар

Пока мы смотрим на рынок через призму двумерных графиков, мы упускаем самое важное — его реальную структуру. Традиционный технический анализ работает с проекциями цена-время, объем-время, но никогда не показывает полную картину взаимодействия этих компонентов.

3D-анализ фундаментально отличается тем, что позволяет видеть рынок как единое целое. Когда мы строим объемный бар, мы буквально создаем "слепок" рыночного состояния, где каждое измерение несет критически важную информацию:

• высота бара показывает амплитуду движения цены
• ширина отражает временной масштаб
• глубина визуализирует распределение объема

Почему это важно? Представьте два одинаковых движения цены на графике. В двумерном представлении они выглядят идентично. Но когда мы добавляем объемную составляющую, картина кардинально меняется — одно движение может быть подкреплено массивным объемом, формируя глубокий и стабильный бар, а другое оказывается поверхностным всплеском с минимальной поддержкой реальных сделок.

Комплексный подход через 3D-бары решает классическую проблему технического анализа — запаздывание сигналов. Объемная структура бара начинает формироваться с первых тиков, позволяя увидеть зарождение сильного движения задолго до его проявления на обычном графике. По сути, мы получаем инструмент предиктивной аналитики, основанный не на исторических паттернах, а на реальной динамике текущих торгов.

Многомерный анализ данных — это не просто красивая визуализация, это принципиально новый способ понимания рыночной микроструктуры. Каждый 3D-бар содержит информацию о:

• распределении объема внутри ценового диапазона
• скорости накопления позиций
• дисбалансах между покупателями и продавцами
• волатильности на микроуровне
• моментуме движения

Все эти компоненты работают как единый механизм, позволяя увидеть истинную природу ценового движения. Там, где классический технический анализ видит просто свечу или бар, 3D-анализ показывает сложную структуру взаимодействия спроса и предложения.

Формулы расчета основных метрик. Базовые принципы построения 7D-баров. Логика объединения различных измерений в единую систему

Математическая модель 3D-баров выросла из анализа реальной рыночной микроструктуры. Каждый бар в системе можно представить, как объемную фигуру, где:

class Bar3D:
    def __init__(self):
        self.price_range = None  # Диапазон цены
        self.time_period = None  # Временной интервал
        self.volume_profile = {} # Профиль объема по ценам
        self.direction = None    # Направление движения
        self.momentum = None     # Импульс
        self.volatility = None   # Волатильность
        self.spread = None       # Средний спред

Ключевой момент — расчет объемного профиля внутри бара. В отличие от классических баров, мы анализируем распределение объема по ценовым уровням.

def calculate_volume_profile(self, ticks_data):
    volume_by_price = defaultdict(float)

    for tick in ticks_data:
        price_level = round(tick.price, 5)
        volume_by_price[price_level] += tick.volume

    # Нормализуем профиль
    total_volume = sum(volume_by_price.values())
    for price in volume_by_price:
        volume_by_price[price] /= total_volume

    return volume_by_price

Момент движения рассчитывается, как комбинация скорости изменения цены и объема:

def calculate_momentum(self):
    price_velocity = (self.close - self.open) / self.time_period
    volume_intensity = self.total_volume / self.time_period
    self.momentum = price_velocity * volume_intensity * self.direction

Особое внимание уделяется анализу волатильности внутри бара. Мы используем модифицированную формулу ATR, учитывающую микроструктуру движения:

def calculate_volatility(self, tick_data):
    tick_changes = np.diff([tick.price for tick in tick_data])
    weighted_std = np.std(tick_changes * [tick.volume for tick in tick_data[1:]])
    time_factor = np.sqrt(self.time_period)
    self.volatility = weighted_std * time_factor

Принципиальное отличие от классических баров — все метрики рассчитываются в режиме реального времени, позволяя видеть формирование структуры бара:

def update_bar(self, new_tick):
    self.update_price_range(new_tick.price)
    self.update_volume_profile(new_tick)
    self.recalculate_momentum()
    self.update_volatility(new_tick)

    # Пересчитываем объемный центр тяжести
    self.volume_poc = self.calculate_poc()

Объединение всех измерений происходит через систему весовых коэффициентов, настраиваемых под конкретный инструмент:

def calculate_bar_strength(self):
    return (self.momentum_weight * self.normalized_momentum +
            self.volatility_weight * self.normalized_volatility +
            self.volume_weight * self.normalized_volume_concentration +
            self.spread_weight * self.normalized_spread_factor)

В реальной торговле эта математическая модель позволяет увидеть такие аспекты рынка как:

• дисбалансы в накоплении объема
• аномалии в скорости формирования цены
• зоны консолидации и прорыва
• истинную силу тренда через объемные характеристики

Каждый 3D-бар становится не просто точкой на графике, а полноценным индикатором состояния рынка в конкретный момент времени.

Подробный разбор алгоритма создания 3D-баров. Особенности работы с MetaTrader 5. Специфика обработки данных

После отладки основного алгоритма я, наконец, добрался до самой интересной части — реализации многомерных баров в реальном времени. Признаюсь, поначалу это казалось непростой задачей. MetaTrader 5 не особо дружелюбен к внешним скриптам, да и документация местами откровенно хромает. Но давайте я расскажу, как в итоге удалось это победить.

Начал я с базовой структуры для хранения данных. После нескольких итераций родился такой класс:

class Bar7D:
    def __init__(self):
        self.time = None
        self.open = None
        self.high = None
        self.low = None
        self.close = None
        self.tick_volume = 0
        self.volume_profile = {}
        self.direction = 0
        self.trend_count = 0
        self.volatility = 0
        self.momentum = 0

Самое сложное было придумать, как правильно рассчитывать размер блока. После кучи экспериментов я остановился на такой формуле:

def calculate_brick_size(symbol_info, multiplier=45):
    spread = symbol_info.spread
    point = symbol_info.point
    min_price_brick = spread * multiplier * point

    # Адаптивная корректировка под волатильность
    atr = calculate_atr(symbol_info.name)
    if atr > min_price_brick * 2:
        min_price_brick = atr / 2

    return min_price_brick

С объемами тоже намучился изрядно. Сначала хотел использовать фиксированный размер volume_brick, но быстро понял, что это не работает. Решение пришло в виде адаптивного алгоритма:

def adaptive_volume_threshold(tick_volume, history_volumes):
    median_volume = np.median(history_volumes)
    std_volume = np.std(history_volumes)

    if tick_volume > median_volume + 2 * std_volume:
        return median_volume + std_volume
    return max(tick_volume, median_volume / 2)

А вот с расчетом статистических метрик я, кажется, немного перемудрил:

def calculate_stats(df):
    df['ma_5'] = df['close'].rolling(5).mean()
    df['ma_20'] = df['close'].rolling(20).mean()
    df['volume_ma_5'] = df['tick_volume'].rolling(5).mean()
    df['price_volatility'] = df['price_change'].rolling(10).std()
    df['volume_volatility'] = df['tick_volume'].rolling(10).std()
    df['trend_strength'] = df['trend_count'] * df['direction']

    # Наверное, это уже лишнее
    df['zscore_price'] = stats.zscore(df['close'], nan_policy='omit')
    df['zscore_volume'] = stats.zscore(df['tick_volume'], nan_policy='omit')
    return df

Забавно, но самым сложным оказалось не написание кода, а его отладка в реальных условиях.

Вот конечный итог функции, где есть также нормализация в диапазоне 3-9. Почему 3-9? И Ганн, и Тесла утверждали, что в этих числах скрыта некая магия. Я также лично видел трейдера на известной площадке, который якобы создал успешный скрипт определения разворота на основе этих чисел. Не буду погружаться в теорию заговора и мистику, а просто попробую:

def create_true_3d_renko(symbol, timeframe, min_spread_multiplier=45, volume_brick=500, lookback=20000):
    """
    Creates 3D Renko bars with extended analytics
    """
    rates = mt5.copy_rates_from_pos(symbol, timeframe, 0, lookback)
    if rates is None:
        print(f"Error getting data for {symbol}")
        return None, None

    df = pd.DataFrame(rates)
    df['time'] = pd.to_datetime(df['time'], unit='s')

    if df.isnull().any().any():
        print("Missing values detected, cleaning...")
        df = df.dropna()
        if len(df) == 0:
            print("No data for analysis after cleaning")
            return None, None

    symbol_info = mt5.symbol_info(symbol)
    if symbol_info is None:
        print(f"Failed to get symbol info for {symbol}")
        return None, None

    try:
        min_price_brick = symbol_info.spread * min_spread_multiplier * symbol_info.point
        if min_price_brick <= 0:
            print("Invalid block size")
            return None, None
    except AttributeError as e:
        print(f"Error getting symbol parameters: {e}")
        return None, None

    # Convert time to numeric and scale everything
    scaler = MinMaxScaler(feature_range=(3, 9))

    # Convert datetime to numeric (seconds from start)
    df['time_numeric'] = (df['time'] - df['time'].min()).dt.total_seconds()

    # Scale all numeric data together
    columns_to_scale = ['time_numeric', 'open', 'high', 'low', 'close', 'tick_volume']
    df[columns_to_scale] = scaler.fit_transform(df[columns_to_scale])

    renko_blocks = []
    current_price = float(df.iloc[0]['close'])
    current_tick_volume = 0
    current_time = df.iloc[0]['time']
    current_time_numeric = float(df.iloc[0]['time_numeric'])
    current_spread = float(symbol_info.spread)
    current_type = 0
    prev_direction = 0
    trend_count = 0

    try:
        for idx, row in df.iterrows():
            if pd.isna(row['tick_volume']) or pd.isna(row['close']):
                continue

            current_tick_volume += float(row['tick_volume'])
            volume_bricks = int(current_tick_volume / volume_brick)

            price_diff = float(row['close']) - current_price
            if pd.isna(price_diff) or pd.isna(min_price_brick):
                continue

            price_bricks = int(price_diff / min_price_brick)

            if volume_bricks > 0 or abs(price_bricks) > 0:
                direction = np.sign(price_bricks) if price_bricks != 0 else 1

                if direction == prev_direction:
                    trend_count += 1
                else:
                    trend_count = 1

                renko_block = {
                    'time': current_time,
                    'time_numeric': float(row['time_numeric']),
                    'open': float(row['open']),
                    'close': float(row['close']),
                    'high': float(row['high']),
                    'low': float(row['low']),
                    'tick_volume': float(row['tick_volume']),
                    'direction': float(direction),
                    'spread': float(current_spread),
                    'type': float(current_type),
                    'trend_count': trend_count,
                    'price_change': price_diff,
                    'volume_intensity': float(row['tick_volume']) / volume_brick,
                    'price_velocity': price_diff / (volume_bricks if volume_bricks > 0 else 1)
                }

                if volume_bricks > 0:
                    current_tick_volume = current_tick_volume % volume_brick
                if price_bricks != 0:
                    current_price += min_price_brick * price_bricks

                prev_direction = direction
                renko_blocks.append(renko_block)

    except Exception as e:
        print(f"Error processing data: {e}")
        if len(renko_blocks) == 0:
            return None, None

    if len(renko_blocks) == 0:
        print("Failed to create any blocks")
        return None, None

    result_df = pd.DataFrame(renko_blocks)

    # Scale derived metrics to same range
    derived_metrics = ['price_change', 'volume_intensity', 'price_velocity', 'spread']
    result_df[derived_metrics] = scaler.fit_transform(result_df[derived_metrics])

    # Add analytical metrics using scaled data
    result_df['ma_5'] = result_df['close'].rolling(5).mean()
    result_df['ma_20'] = result_df['close'].rolling(20).mean()
    result_df['volume_ma_5'] = result_df['tick_volume'].rolling(5).mean()
    result_df['price_volatility'] = result_df['price_change'].rolling(10).std()
    result_df['volume_volatility'] = result_df['tick_volume'].rolling(10).std()
    result_df['trend_strength'] = result_df['trend_count'] * result_df['direction']

    # Scale moving averages and volatility
    ma_columns = ['ma_5', 'ma_20', 'volume_ma_5', 'price_volatility', 'volume_volatility', 'trend_strength']
    result_df[ma_columns] = scaler.fit_transform(result_df[ma_columns])

    # Add statistical metrics and scale them
    result_df['zscore_price'] = stats.zscore(result_df['close'], nan_policy='omit')
    result_df['zscore_volume'] = stats.zscore(result_df['tick_volume'], nan_policy='omit')
    zscore_columns = ['zscore_price', 'zscore_volume']
    result_df[zscore_columns] = scaler.fit_transform(result_df[zscore_columns])

    return result_df, min_price_brick

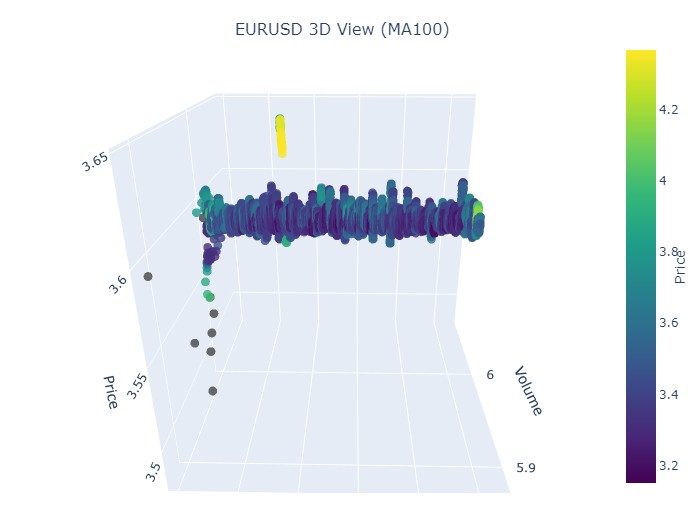

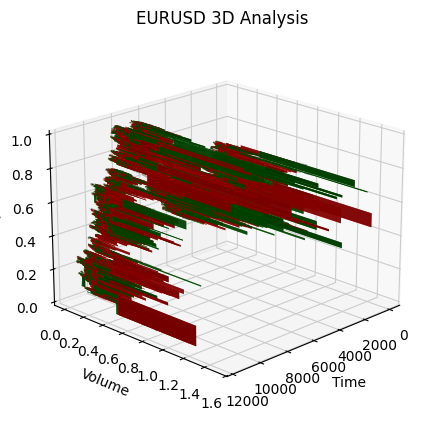

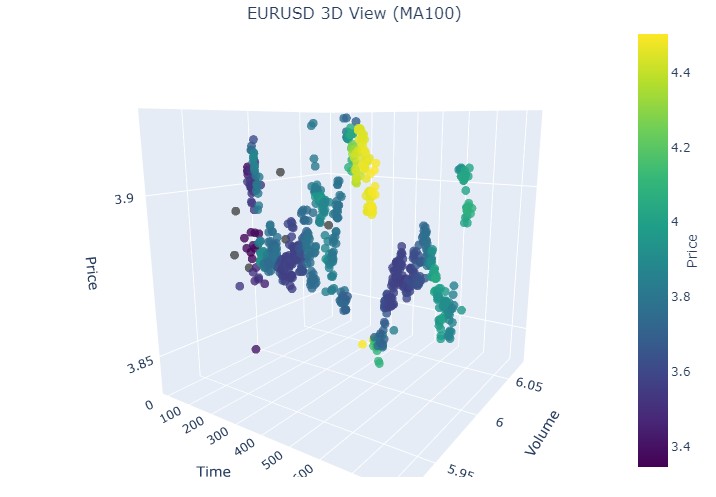

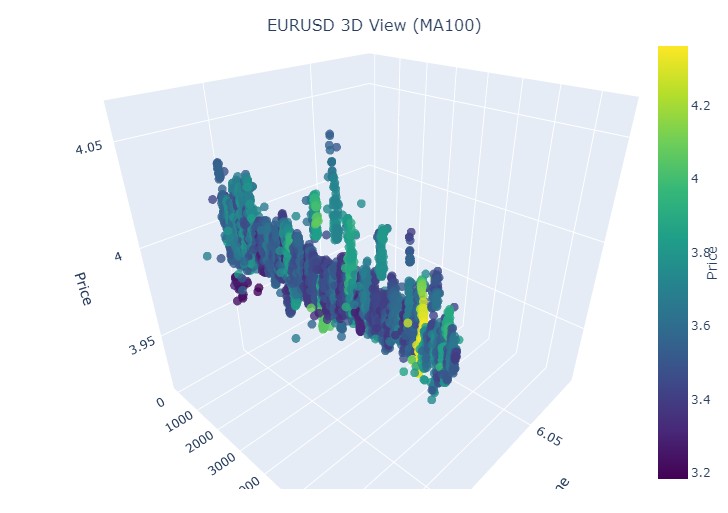

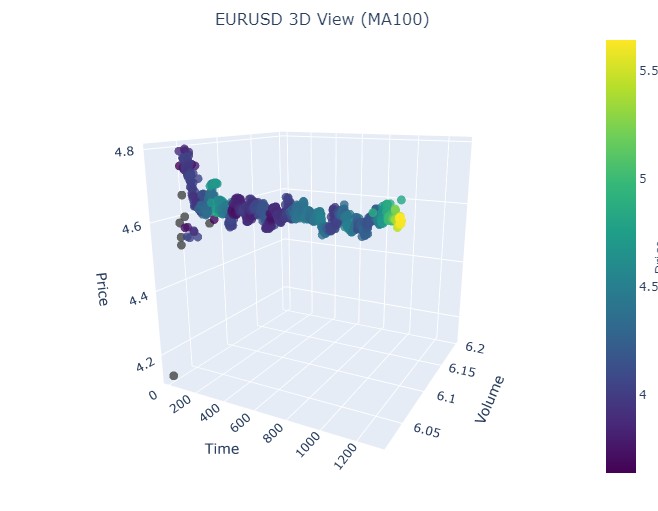

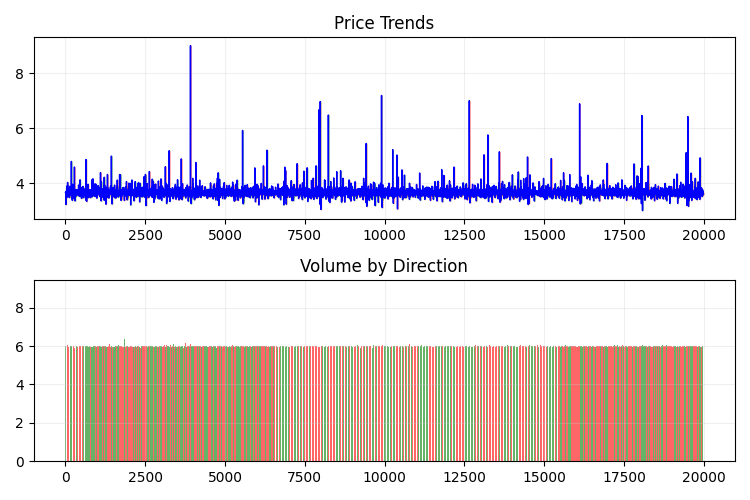

А вот так выглядит полученный нами в едином масштабе ряд баров. Не очень стационарно, не правда?

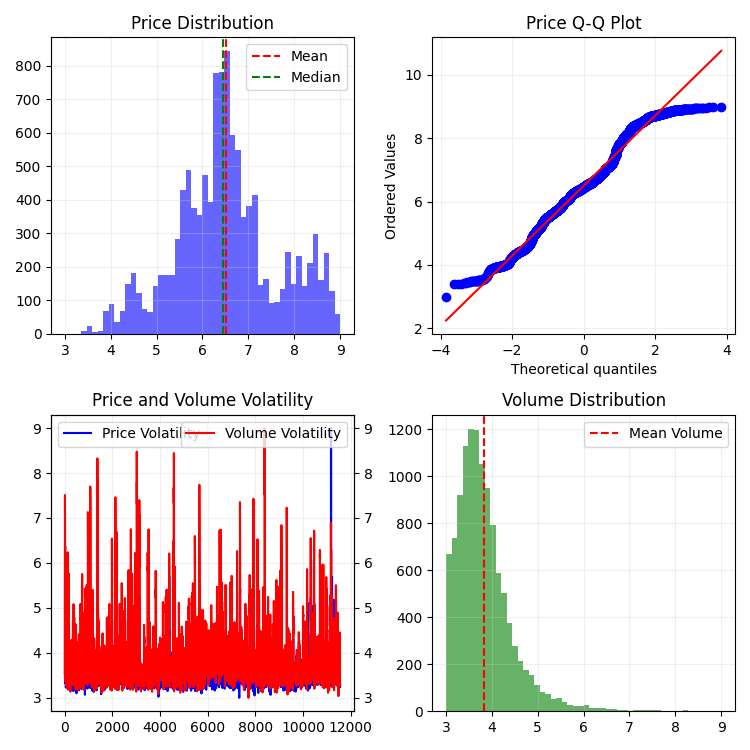

Статистические распределения:



Меня, понятное дело, такой ряд не устроил, ибо я поставил целью создать более-менее стационарный ряд — стационарный, временно-объемно-ценовой ряд. И вот что я сделал дальше:

Вводим измерение волатильности и колдуем

В процессе реализации функции create_stationary_4d_features, я пошел по принципиально иному пути. В отличие от оригинальных 3D-баров, где мы просто масштабировали данные в диапазон 3-9, здесь я сосредоточился на создании по-настоящему стационарных рядов.

Ключевая идея функции — создание четырехмерного представления рынка через стационарные признаки. Вместо простого масштабирования, каждое измерение преобразуется специальным образом для достижения стационарности:

1. Временное измерение: здесь я применил тригонометрическое преобразование, превращая часы в синусоиды и косинусоиды. Формулы sin(2π * hour/24) и cos(2π * hour/24) создают циклические признаки, полностью избавляясь от проблемы суточной сезонности.
2. Ценовое измерение: вместо абсолютных значений цен используются их относительные изменения. В коде это реализовано через расчет типичной цены (high + low + close)/3 и последующее вычисление доходностей и их ускорения. Такой подход делает ряд стационарным независимо от уровня цен.
3. Объемное измерение: тут интересный момент — мы берем не просто изменения объемов, а их относительные приращения. Это важно, потому что объемы часто имеют очень неравномерное распределение. В коде это реализовано через последовательное применение pct_change() и diff() .
4. Измерение волатильности: здесь я реализовал двухступенчатое преобразование — сначала расчет скользящей волатильности через стандартное отклонение доходностей, а затем взятие относительных изменений этой волатильности. Фактически, мы получаем "волатильность волатильности".

Каждый блок данных формируется в скользящем окне размером 20 периодов. Это не случайное число — оно выбрано, как компромисс между сохранением локальной структуры данных и обеспечением статистической значимости расчетов.

Все рассчитанные признаки в итоге масштабируются в диапазон 3-9, но это уже вторичное преобразование, применяемое к уже стационарным рядам. Это позволяет сохранить совместимость с оригинальной реализацией 3D-баров при использовании принципиально другого подхода к предобработке данных.

Особенно важным моментом является сохранение всех ключевых метрик из оригинальной функции — скользящих средних, волатильности, z-оценок. Это позволяет использовать новую реализацию, как прямую замену исходной функции, получая при этом более качественные, стационарные данные.

В результате мы получаем набор признаков, которые не только стационарны в статистическом смысле, но и сохраняют всю важную информацию о структуре рынка. Такой подход делает данные гораздо более пригодными для применения методов машинного обучения и статистического анализа, при этом не теряя связи с исходным контекстом торговли.

Вот функция:

def create_true_3d_renko(symbol, timeframe, min_spread_multiplier=45, volume_brick=500, lookback=20000):
    """
    Creates 4D stationary features with same interface as 3D Renko
    """
    rates = mt5.copy_rates_from_pos(symbol, timeframe, 0, lookback)
    if rates is None:
        print(f"Error getting data for {symbol}")
        return None, None

    df = pd.DataFrame(rates)
    df['time'] = pd.to_datetime(df['time'], unit='s')

    if df.isnull().any().any():
        print("Missing values detected, cleaning...")
        df = df.dropna()
        if len(df) == 0:
            print("No data for analysis after cleaning")
            return None, None

    symbol_info = mt5.symbol_info(symbol)
    if symbol_info is None:
        print(f"Failed to get symbol info for {symbol}")
        return None, None

    try:
        min_price_brick = symbol_info.spread * min_spread_multiplier * symbol_info.point
        if min_price_brick <= 0:
            print("Invalid block size")
            return None, None
    except AttributeError as e:
        print(f"Error getting symbol parameters: {e}")
        return None, None

    scaler = MinMaxScaler(feature_range=(3, 9))
    df_blocks = []

    try:
        # Time dimension
        df['time_sin'] = np.sin(2 * np.pi * df['time'].dt.hour / 24)
        df['time_cos'] = np.cos(2 * np.pi * df['time'].dt.hour / 24)
        df['time_numeric'] = (df['time'] - df['time'].min()).dt.total_seconds()

        # Price dimension
        df['typical_price'] = (df['high'] + df['low'] + df['close']) / 3
        df['price_return'] = df['typical_price'].pct_change()
        df['price_acceleration'] = df['price_return'].diff()

        # Volume dimension
        df['volume_change'] = df['tick_volume'].pct_change()
        df['volume_acceleration'] = df['volume_change'].diff()

        # Volatility dimension
        df['volatility'] = df['price_return'].rolling(20).std()
        df['volatility_change'] = df['volatility'].pct_change()

        for idx in range(20, len(df)):
            window = df.iloc[idx-20:idx+1]

            block = {
                'time': df.iloc[idx]['time'],
                'time_numeric': scaler.fit_transform([[float(df.iloc[idx]['time_numeric'])]]).item(),
                'open': float(window['price_return'].iloc[-1]),
                'high': float(window['price_acceleration'].iloc[-1]),
                'low': float(window['volume_change'].iloc[-1]),
                'close': float(window['volatility_change'].iloc[-1]),
                'tick_volume': float(window['volume_acceleration'].iloc[-1]),
                'direction': np.sign(window['price_return'].iloc[-1]),
                'spread': float(df.iloc[idx]['time_sin']),
                'type': float(df.iloc[idx]['time_cos']),
                'trend_count': len(window),
                'price_change': float(window['price_return'].mean()),
                'volume_intensity': float(window['volume_change'].mean()),
                'price_velocity': float(window['price_acceleration'].mean())
            }
            df_blocks.append(block)

    except Exception as e:
        print(f"Error processing data: {e}")
        if len(df_blocks) == 0:
            return None, None

    if len(df_blocks) == 0:
        print("Failed to create any blocks")
        return None, None

    result_df = pd.DataFrame(df_blocks)

    # Scale all features
    features_to_scale = [col for col in result_df.columns if col != 'time' and col != 'direction']
    result_df[features_to_scale] = scaler.fit_transform(result_df[features_to_scale])

    # Add same analytical metrics as in original function
    result_df['ma_5'] = result_df['close'].rolling(5).mean()
    result_df['ma_20'] = result_df['close'].rolling(20).mean()
    result_df['volume_ma_5'] = result_df['tick_volume'].rolling(5).mean()
    result_df['price_volatility'] = result_df['price_change'].rolling(10).std()
    result_df['volume_volatility'] = result_df['tick_volume'].rolling(10).std()
    result_df['trend_strength'] = result_df['trend_count'] * result_df['direction']

    # Scale moving averages and volatility
    ma_columns = ['ma_5', 'ma_20', 'volume_ma_5', 'price_volatility', 'volume_volatility', 'trend_strength']
    result_df[ma_columns] = scaler.fit_transform(result_df[ma_columns])

    # Add statistical metrics and scale them
    result_df['zscore_price'] = stats.zscore(result_df['close'], nan_policy='omit')
    result_df['zscore_volume'] = stats.zscore(result_df['tick_volume'], nan_policy='omit')
    zscore_columns = ['zscore_price', 'zscore_volume']
    result_df[zscore_columns] = scaler.fit_transform(result_df[zscore_columns])

    return result_df, min_price_brick

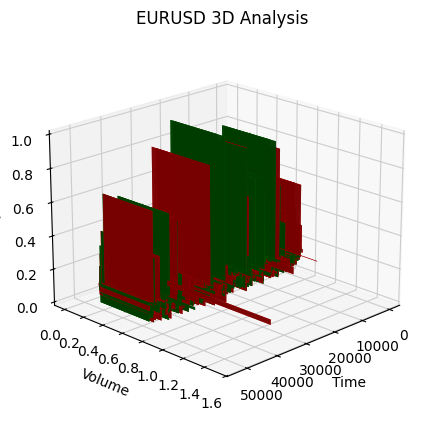

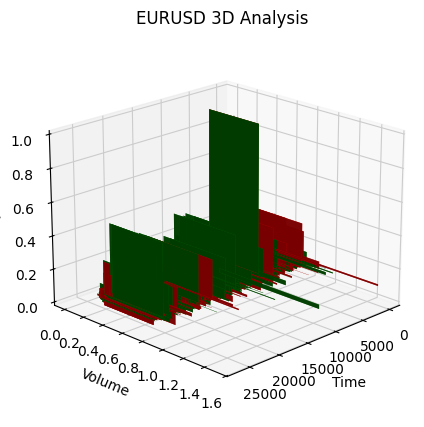

Вот так это выглядит в 2D:

Далее попробуем создать интерактивную 3D-модель для 3D-цен при помощи plotly. Рядом должны наблюдать обычный двумерный график. Вот код:

import plotly.graph_objects as go
from plotly.subplots import make_subplots


def create_interactive_3d(df, symbol, save_dir):
    """
    Creates interactive 3D visualization with smoothed data and original price chart
    """
    try:
        save_dir = Path(save_dir)

        # Smooth all series with MA(100)
        df_smooth = df.copy()
        smooth_columns = ['close', 'tick_volume', 'price_volatility', 'volume_volatility']

        for col in smooth_columns:
            df_smooth[f'{col}_smooth'] = df_smooth[col].rolling(window=100, min_periods=1).mean()

        # Create subplots: 3D view and original chart side by side
        fig = make_subplots(
            rows=1, cols=2,
            specs=[[{'type': 'scene'}, {'type': 'xy'}]],
            subplot_titles=(f'{symbol} 3D View (MA100)', f'{symbol} Original Price'),
            horizontal_spacing=0.05
        )

        # Add 3D scatter plot
        fig.add_trace(
            go.Scatter3d(
                x=np.arange(len(df_smooth)),
                y=df_smooth['tick_volume_smooth'],
                z=df_smooth['close_smooth'],
                mode='markers',
                marker=dict(
                    size=5,
                    color=df_smooth['price_volatility_smooth'],
                    colorscale='Viridis',
                    opacity=0.8,
                    showscale=True,
                    colorbar=dict(x=0.45)
                ),
                hovertemplate=
                "Time: %{x}<br>" +
                "Volume: %{y:.2f}<br>" +
                "Price: %{z:.5f}<br>" +
                "Volatility: %{marker.color:.5f}",
                name='3D View'
            ),
            row=1, col=1
        )

        # Add original price chart
        fig.add_trace(
            go.Candlestick(
                x=np.arange(len(df)),
                open=df['open'],
                high=df['high'],
                low=df['low'],
                close=df['close'],
                name='OHLC'
            ),
            row=1, col=2
        )

        # Add smoothed price line
        fig.add_trace(
            go.Scatter(
                x=np.arange(len(df_smooth)),
                y=df_smooth['close_smooth'],
                line=dict(color='blue', width=1),
                name='MA100'
            ),
            row=1, col=2
        )

        # Update 3D layout
        fig.update_scenes(
            xaxis_title='Time',
            yaxis_title='Volume',
            zaxis_title='Price',
            camera=dict(
                up=dict(x=0, y=0, z=1),
                center=dict(x=0, y=0, z=0),
                eye=dict(x=1.5, y=1.5, z=1.5)
            )
        )

        # Update 2D layout
        fig.update_xaxes(title_text="Time", row=1, col=2)
        fig.update_yaxes(title_text="Price", row=1, col=2)

        # Update overall layout
        fig.update_layout(
            width=1500,  # Double width to accommodate both plots
            height=750,
            showlegend=True,
            title_text=f"{symbol} Combined Analysis"
        )

        # Save interactive HTML
        fig.write_html(save_dir / f'{symbol}_combined_view.html')

        # Create additional plots with smoothed data (unchanged)
        fig2 = make_subplots(rows=2, cols=2,
                            subplot_titles=('Smoothed Price', 'Smoothed Volume',
                                          'Smoothed Price Volatility', 'Smoothed Volume Volatility'))

        fig2.add_trace(
            go.Scatter(x=np.arange(len(df_smooth)), y=df_smooth['close_smooth'],
                      name='Price MA100'),
            row=1, col=1
        )

        fig2.add_trace(
            go.Scatter(x=np.arange(len(df_smooth)), y=df_smooth['tick_volume_smooth'],
                      name='Volume MA100'),
            row=1, col=2
        )

        fig2.add_trace(
            go.Scatter(x=np.arange(len(df_smooth)), y=df_smooth['price_volatility_smooth'],
                      name='Price Vol MA100'),
            row=2, col=1
        )

        fig2.add_trace(
            go.Scatter(x=np.arange(len(df_smooth)), y=df_smooth['volume_volatility_smooth'],
                      name='Volume Vol MA100'),
            row=2, col=2
        )

        fig2.update_layout(
            height=750,
            width=750,
            showlegend=True,
            title_text=f"{symbol} Smoothed Data Analysis"
        )

        fig2.write_html(save_dir / f'{symbol}_smoothed_analysis.html')

        print(f"Interactive visualizations saved in {save_dir}")

    except Exception as e:
        print(f"Error creating interactive visualization: {e}")
        raise

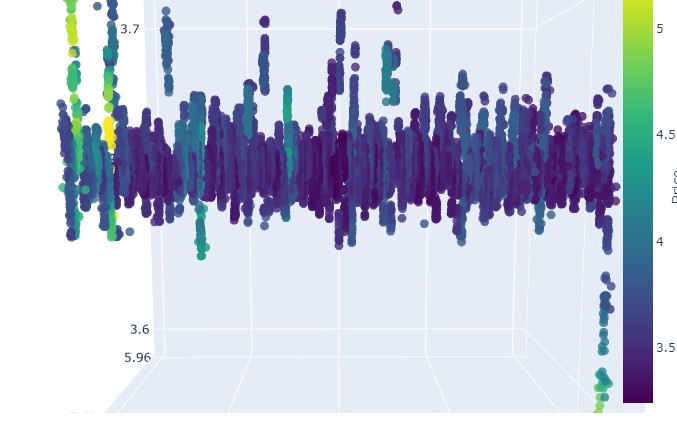

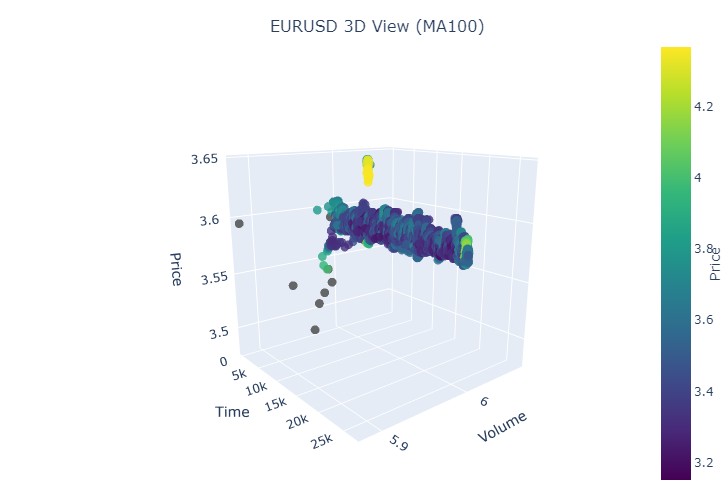

Вот так выглядит наш новый ценовой ряд:

В целом, выглядит очень интересно. Мы видим определенные последовательности группировки цен по времени, и выбросы группировки цен по объему. То есть, создается ощущение, и оно прямо подтверждается опытом ведущих трейдеров, что когда рынок неспокоен, когда шпарят огромные объемы, когда прет волатильность, — мы имеем дело с опасным выбросом, выходящим за рамки статистики, пресловутые хвостовые риски. Поэтому тут мы можем сразу же определить подобный выход цены "за пределы нормальности", на подобного рода координатах. И только за это я бы сказал спасибо идее многомерных графиков цен!

Обратите внимание на это:

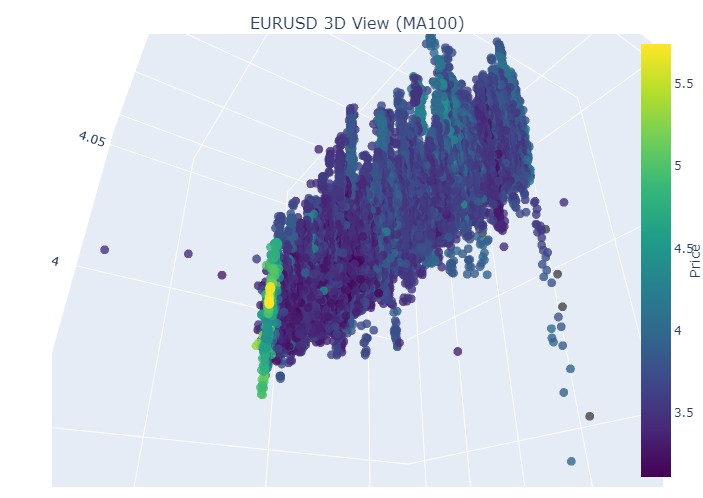

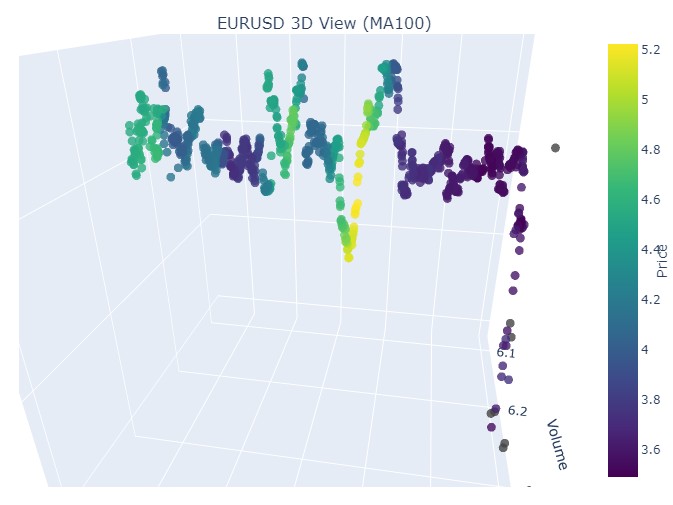

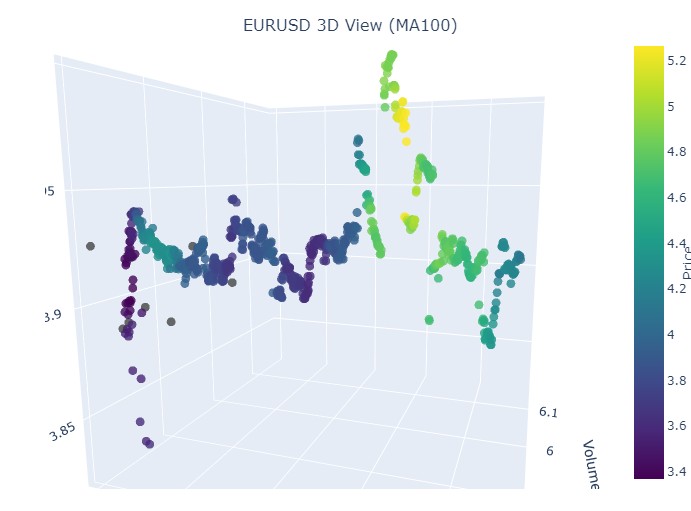

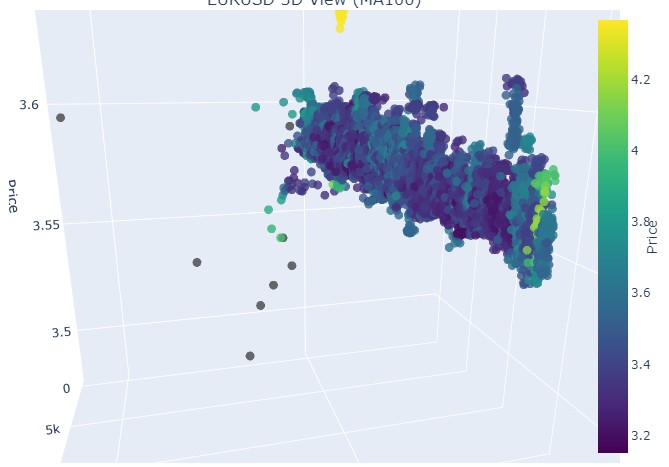

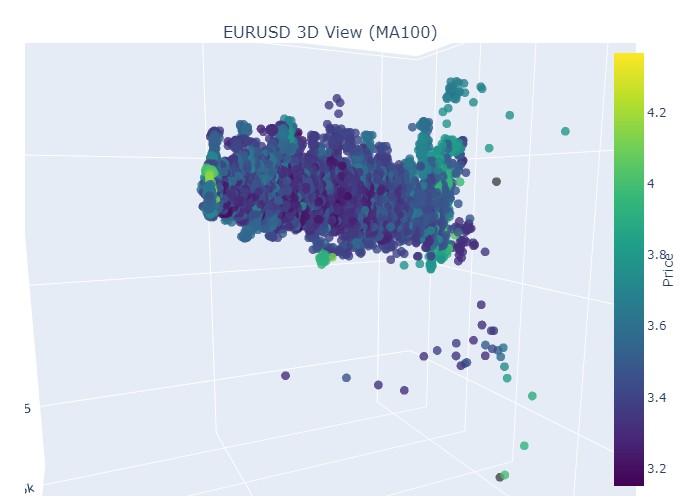

Переходим к осмотру пациента (3D-графика)

Далее я предлагаю повизуализировать. Но не наше с вами светлое будущее под пальмой у терминала, а графики 3D-цен. Давайте разобьем ситуации на четыре кластера: восходящий тренд, нисходящий тренд, разворот от восходящего тренда к нисходящему, и разворот от нисходящего тренда к восходящему. Для этого потребуется немного изменить код: номера баров нам уже не нужны, мы будем грузиться данными по определенным датам. Собственно, для этого нужно лишь перейти на mt5.copy_rates_range.

def create_true_3d_renko(symbol, timeframe, start_date, end_date, min_spread_multiplier=45, volume_brick=500):
    """
    Creates 4D stationary features with same interface as 3D Renko
    """
    rates = mt5.copy_rates_range(symbol, timeframe, start_date, end_date)
    if rates is None:
        print(f"Error getting data for {symbol}")
        return None, None

    df = pd.DataFrame(rates)
    df['time'] = pd.to_datetime(df['time'], unit='s')

    if df.isnull().any().any():
        print("Missing values detected, cleaning...")
        df = df.dropna()
        if len(df) == 0:
            print("No data for analysis after cleaning")
            return None, None

    symbol_info = mt5.symbol_info(symbol)
    if symbol_info is None:
        print(f"Failed to get symbol info for {symbol}")
        return None, None

    try:
        min_price_brick = symbol_info.spread * min_spread_multiplier * symbol_info.point
        if min_price_brick <= 0:
            print("Invalid block size")
            return None, None
    except AttributeError as e:
        print(f"Error getting symbol parameters: {e}")
        return None, None

    scaler = MinMaxScaler(feature_range=(3, 9))
    df_blocks = []

    try:
        # Time dimension
        df['time_sin'] = np.sin(2 * np.pi * df['time'].dt.hour / 24)
        df['time_cos'] = np.cos(2 * np.pi * df['time'].dt.hour / 24)
        df['time_numeric'] = (df['time'] - df['time'].min()).dt.total_seconds()

        # Price dimension
        df['typical_price'] = (df['high'] + df['low'] + df['close']) / 3
        df['price_return'] = df['typical_price'].pct_change()
        df['price_acceleration'] = df['price_return'].diff()

        # Volume dimension
        df['volume_change'] = df['tick_volume'].pct_change()
        df['volume_acceleration'] = df['volume_change'].diff()

        # Volatility dimension
        df['volatility'] = df['price_return'].rolling(20).std()
        df['volatility_change'] = df['volatility'].pct_change()

        for idx in range(20, len(df)):
            window = df.iloc[idx-20:idx+1]

            block = {
                'time': df.iloc[idx]['time'],
                'time_numeric': scaler.fit_transform([[float(df.iloc[idx]['time_numeric'])]]).item(),
                'open': float(window['price_return'].iloc[-1]),
                'high': float(window['price_acceleration'].iloc[-1]),
                'low': float(window['volume_change'].iloc[-1]),
                'close': float(window['volatility_change'].iloc[-1]),
                'tick_volume': float(window['volume_acceleration'].iloc[-1]),
                'direction': np.sign(window['price_return'].iloc[-1]),
                'spread': float(df.iloc[idx]['time_sin']),
                'type': float(df.iloc[idx]['time_cos']),
                'trend_count': len(window),
                'price_change': float(window['price_return'].mean()),
                'volume_intensity': float(window['volume_change'].mean()),
                'price_velocity': float(window['price_acceleration'].mean())
            }
            df_blocks.append(block)

    except Exception as e:
        print(f"Error processing data: {e}")
        if len(df_blocks) == 0:
            return None, None

    if len(df_blocks) == 0:
        print("Failed to create any blocks")
        return None, None

    result_df = pd.DataFrame(df_blocks)

    # Scale all features
    features_to_scale = [col for col in result_df.columns if col != 'time' and col != 'direction']
    result_df[features_to_scale] = scaler.fit_transform(result_df[features_to_scale])

    # Add same analytical metrics as in original function
    result_df['ma_5'] = result_df['close'].rolling(5).mean()
    result_df['ma_20'] = result_df['close'].rolling(20).mean()
    result_df['volume_ma_5'] = result_df['tick_volume'].rolling(5).mean()
    result_df['price_volatility'] = result_df['price_change'].rolling(10).std()
    result_df['volume_volatility'] = result_df['tick_volume'].rolling(10).std()
    result_df['trend_strength'] = result_df['trend_count'] * result_df['direction']

    # Scale moving averages and volatility
    ma_columns = ['ma_5', 'ma_20', 'volume_ma_5', 'price_volatility', 'volume_volatility', 'trend_strength']
    result_df[ma_columns] = scaler.fit_transform(result_df[ma_columns])

    # Add statistical metrics and scale them
    result_df['zscore_price'] = stats.zscore(result_df['close'], nan_policy='omit')
    result_df['zscore_volume'] = stats.zscore(result_df['tick_volume'], nan_policy='omit')
    zscore_columns = ['zscore_price', 'zscore_volume']
    result_df[zscore_columns] = scaler.fit_transform(result_df[zscore_columns])

    return result_df, min_price_brick

Вот наш измененный код:

def main():
    try:
        # Initialize MT5
        if not mt5.initialize():
            print("MetaTrader5 initialization error")
            return

        # Analysis parameters
        symbols = ["EURUSD", "GBPUSD"]
        timeframes = {
            "M15": mt5.TIMEFRAME_M15
        }

        # 7D analysis parameters
        params = {
            "min_spread_multiplier": 45,
            "volume_brick": 500
        }

        # Date range for data fetching
        start_date = datetime(2017, 1, 1)
        end_date = datetime(2018, 2, 1)

        # Analysis for each symbol and timeframe
        for symbol in symbols:
            print(f"\nAnalyzing symbol {symbol}")

            # Create symbol directory
            symbol_dir = Path('charts') / symbol
            symbol_dir.mkdir(parents=True, exist_ok=True)

            # Get symbol info
            symbol_info = mt5.symbol_info(symbol)
            if symbol_info is None:
                print(f"Failed to get symbol info for {symbol}")
                continue

            print(f"Spread: {symbol_info.spread} points")
            print(f"Tick: {symbol_info.point}")

            # Analysis for each timeframe
            for tf_name, tf in timeframes.items():
                print(f"\nAnalyzing timeframe {tf_name}")

                # Create timeframe directory
                tf_dir = symbol_dir / tf_name
                tf_dir.mkdir(exist_ok=True)

                # Get and analyze data
                print("Getting data...")
                df, brick_size = create_true_3d_renko(
                    symbol=symbol,
                    timeframe=tf,
                    start_date=start_date,
                    end_date=end_date,
                    min_spread_multiplier=params["min_spread_multiplier"],
                    volume_brick=params["volume_brick"]
                )

                if df is not None and brick_size is not None:
                    print(f"Created {len(df)} 7D bars")
                    print(f"Block size: {brick_size}")

                    # Basic statistics
                    print("\nBasic statistics:")
                    print(f"Average volume: {df['tick_volume'].mean():.2f}")
                    print(f"Average trend length: {df['trend_count'].mean():.2f}")
                    print(f"Max uptrend length: {df[df['direction'] > 0]['trend_count'].max()}")
                    print(f"Max downtrend length: {df[df['direction'] < 0]['trend_count'].max()}")

                    # Create visualizations
                    print("\nCreating visualizations...")
                    create_visualizations(df, symbol, tf_dir)

                    # Save data
                    csv_file = tf_dir / f"{symbol}_{tf_name}_7d_data.csv"
                    df.to_csv(csv_file)
                    print(f"Data saved to {csv_file}")

                    # Results analysis
                    trend_ratio = len(df[df['direction'] > 0]) / len(df[df['direction'] < 0])
                    print(f"\nUp/Down bars ratio: {trend_ratio:.2f}")

                    volume_corr = df['tick_volume'].corr(df['price_change'].abs())
                    print(f"Volume-Price change correlation: {volume_corr:.2f}")

                    # Print warnings if anomalies detected
                    if df['price_volatility'].max() > df['price_volatility'].mean() * 3:
                        print("\nWARNING: High volatility periods detected!")

                    if df['volume_volatility'].max() > df['volume_volatility'].mean() * 3:
                        print("WARNING: Abnormal volume spikes detected!")
                else:
                    print(f"Failed to create 3D bars for {symbol} on {tf_name}")

        print("\nAnalysis completed successfully!")

    except Exception as e:
        print(f"An error occurred: {e}")
        import traceback
        print(traceback.format_exc())
    finally:
        mt5.shutdown()

Берем первый участок данных — евро доллар, с 1 января 2017 по 1 февраля 2018. По факту, мощнейший бычий тренд. Готовы увидеть, как это выглядит в 3D-барах?

Вот так выглядит еще одна визуализация:

Обратим внимание на начало восходящего тренда:

И на его окончание:

Теперь рассмотрим нисходящий тренд. С 1 февраля 2018 по 20 марта 2020:

Вот начало медвежьего тренда:

А вот его окончание:

Итак, что мы видим: оба тренда (как медвежий, так и бычий) в 3D-представлении начинались как область точек под 3D-плотностью точек. А окончание тренда в обоих случаях знаменовалось яркой цветовой желтой гаммой.

Для описания этого явления, и поведения цен валютной пары, такой как евро-доллар, в условиях бычьего и медвежьего трендов можно использовать следующую универсальную формулу:

P(t) = P_0 + \int_{t_0}^{t} A \cdot e^{k(t-u)} \cdot V(u) \, du + N(t)

где:

•  P(t) — цена валюты в момент времени .
•  P_0 — начальная цена на момент .
•  A — амплитуда тренда, характеризующая масштаб изменения цены.
•  k — коэффициент, определяющий скорость изменения (при  k > 0 наблюдается бычий тренд, при  k < 0 — медвежий).
•  V(u) — объем торгов в момент времени , который влияет на активность рынка и может увеличить значимость изменения цены.
•  N(t) — случайный шум, который отражает непредсказуемые рыночные колебания.

Текстовое пояснение

Эта формула описывает, как цена валюты изменяется со временем, в зависимости от ряда факторов. Начальная цена является отправной точкой, после чего интеграл учитывает влияние амплитуды тренда и скорости его изменения, подвергая цену экспоненциальному росту или падению в зависимости от величины. Объём торгов, представленный функцией, добавляет ещё одно измерение, показывающее, что активность на рынке так же влияет на изменение цены.

Таким образом, эта модель позволяет визуализировать движения цен в условиях различных трендов, отображая их в 3D-пространстве, где ось времени, цена и объем создают богатую картину рыночной активности. Яркость цветовой гаммы в этой модели может указывать на силу тренда, где более яркие цвета соответствуют большим значениям производной цены и объема торгов, что сигнализирует о мощных движениях переливаемого объема на рынке.

Как отображается разворот

Вот период с 14 по 28 ноября, примерно посередине данного отрезка времени у нас будет разворот котировок. Как это выглядит на 3D-координатах? А вот так:

Видим уже привычный желтый цвет в момент разворота и повышения нормализованной координаты цен. Теперь рассмотрим другой участок цены с разворотом тренда, с 13 сентября 2024 по 10 октября того же года:

Вновь та же картинка, только желтый цвет и его накопление у нас теперь снизу. Интересно? Интересно. Продолжим?

Продолжаем! 19 августа 2024 - 30 августа 2024, посередине этой даты — точный разворот тренда. Глянем на наши координаты?

Вновь точно такая же картинка. Рассмотрим период с 17 июля 2024 по 8 августа 2024. Покажет ли модель признаки скорого разворота?

Показала или нет? Как думаете?

Ну и последний период — с 21 апреля по 10 августа 2023. Там закончился бычий тренд.

Вновь видим знакомый желтый цвет.

Отдельно о желтых кластерах

В ходе разработки 3D-баров, я наткнулся на интереснейшую особенность — желтые объемно-волатильные кластеры. Не скрою, меня буквально захватило их поведение на графике! Перебрав тонну исторических данных (если точнее, то более 400 тысяч баров за 2022-2024 годы), я заметил нечто удивительное.

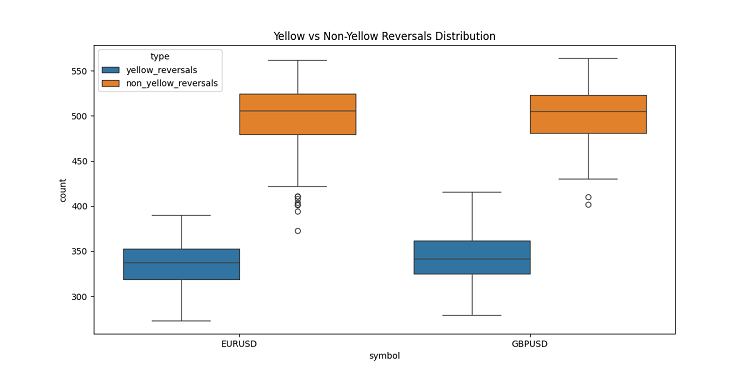

Сначала я глазам своим не поверил — из примерно 100 тысяч желтых баров почти все (97%!) оказались рядом с разворотами цены. Причем это работало в диапазоне плюс-минус три бара. Любопытно, что если взять все развороты, а их было около 169 тысяч, только 40% из них показывали желтые бары. Получается, желтый бар практически гарантирует разворот, хотя развороты бывают и без них.

Копаясь дальше в трендах, я заметил четкий паттерн. В начале и ходе тренда желтых баров почти нет, — только обычные 3D-бары плотной группой. Зато перед разворотом — желтые кластеры так и сияют на графике.

Особенно четко это видно на длинных трендах. Взять хотя бы рост евро-доллара с начала 2017 по февраль 2018, а потом падение до марта 2020-го. В обоих случаях перед разворотом появлялись эти желтые кластеры, причем их расположение в 3D буквально указывало, куда пойдет цена!

Я проверил эту штуку и на коротких периодах — взял несколько отрезков по 2-3 недели в 2024 году. И знаете что? Работает, как часы! Каждый раз перед разворотом появлялись желтые бары, словно предупреждая: "Эй, парень, тренд скоро развернется!"

Это не просто какой-то там индикатор. Я считаю, мы нащупали что-то действительно важное в самой структуре рынка — как распределяются объемы, как меняется волатильность перед сменой тренда. Теперь, когда я вижу желтые кластеры на 3D-графике, знаю — пора готовиться к развороту!

Заключение

Завершая наше исследование трехмерных баров, я не могу не отметить, насколько глубоко это погружение изменило мое понимание рыночной микроструктуры. То, что началось как эксперимент с визуализацией, превратилось в принципиально новый способ видеть и понимать рынок.

Работая над этим проектом, я постоянно сталкивался с тем, как сильно мы ограничены традиционным двумерным представлением цен. Переход к трехмерному анализу открыл совершенно новые горизонты понимания взаимосвязей между ценой, объемом и временем. Особенно меня поразило то, как четко в трехмерном пространстве проявляются паттерны, предшествующие важным рыночным событиям.

Наиболее значимым открытием стала возможность раннего обнаружения потенциальных разворотов тренда. Характерное накопление объемов и изменение цветовой гаммы в трехмерном представлении оказались удивительно надежными индикаторами грядущих изменений тренда. Это не просто теоретическое наблюдение — мы подтвердили его на множестве исторических примеров.

Математическая модель, которую мы разработали, позволяет не только визуализировать, но и количественно оценивать рыночную динамику. Интеграция современных технологий визуализации и программных средств сделала возможным применение этого метода в реальной торговле. Я использую эти инструменты ежедневно, и они существенно изменили мой подход к анализу рынка.

Однако я считаю, что мы только в начале пути. Этот проект открыл дверь в мир многомерного анализа рыночной микроструктуры, и я уверен, что дальнейшие исследования в этом направлении принесут еще много интересных открытий. Возможно, следующим шагом станет интеграция машинного обучения для автоматического распознавания трехмерных паттернов или разработка новых торговых стратегий, основанных на многомерном анализе.

В конечном счете, главная ценность этого исследования заключается не в красивых графиках или сложных формулах, а в том новом понимании рынка, которое оно дает. Как исследователь, я глубоко убежден, что будущее технического анализа лежит именно в многомерном подходе к анализу рыночных данных.
