OBJ_ARROWED_LINE

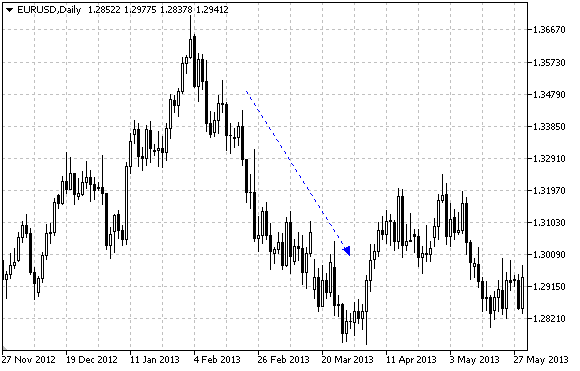

Линия со стрелкой.

ObjArrowedLine

Пример

Следующий скрипт создает и перемещает на графике линию со стрелкой. Для создания и изменения свойств графического объекта написаны специальные функции, которые вы можете использовать "как есть" в своих собственных программах.



//--- описание
#property description "Скрипт строит графический объект \"Линия со стрелкой\"."
#property description "Координаты точек привязки задаются в процентах от"
#property description "размеров окна графика."
//--- покажем окно входных параметров при запуске скрипта
#property script_show_inputs
//--- входные параметры скрипта
input string          InpName="ArrowedLine"// Имя линии
input int             InpDate1=35;           // Дата 1-ой точки в %
input int             InpPrice1=60;          // Цена 1-ой точки в %
input int             InpDate2=65;           // Дата 2-ой точки в %
input int             InpPrice2=40;          // Цена 2-ой точки в %
input color           InpColor=clrRed;       // Цвет линии
input ENUM_LINE_STYLE InpStyle=STYLE_DASH;   // Стиль линии
input int             InpWidth=2;            // Толщина линии
input bool            InpBack=false;         // Линия на заднем плане
input bool            InpSelection=true;     // Выделить для перемещений
input bool            InpHidden=true;        // Скрыт в списке объектов
input long            InpZOrder=0;           // Приоритет на нажатие мышью
//+------------------------------------------------------------------+
//| Создает линию со стрелкой по заданным координатам                |
//+------------------------------------------------------------------+
bool ArrowedLineCreate(const long            chart_ID=0,         // ID графика
                       const string          name="ArrowedLine"// имя линии
                       const int             sub_window=0,       // номер подокна
                       datetime              time1=0,            // время первой точки
                       double                price1=0,           // цена первой точки
                       datetime              time2=0,            // время второй точки
                       double                price2=0,           // цена второй точки
                       const color           clr=clrRed,         // цвет линии
                       const ENUM_LINE_STYLE style=STYLE_SOLID,  // стиль линии
                       const int             width=1,            // толщина линии
                       const bool            back=false,         // на заднем плане
                       const bool            selection=true,     // выделить для перемещений
                       const bool            hidden=true,        // скрыт в списке объектов
                       const long            z_order=0)          // приоритет на нажатие мышью
  {
//--- установим координаты точек привязки, если они не заданы
   ChangeArrowedLineEmptyPoints(time1,price1,time2,price2);
//--- сбросим значение ошибки
   ResetLastError();
//--- создадим линию со стрелкой по заданным координатам
   if(!ObjectCreate(chart_ID,name,OBJ_ARROWED_LINE,sub_window,time1,price1,time2,price2))
     {
      Print(__FUNCTION__,
            ": не удалось создать линию со стрелкой! Код ошибки = ",GetLastError());
      return(false);
     }
//--- установим цвет линии
   ObjectSetInteger(chart_ID,name,OBJPROP_COLOR,clr);
//--- установим стиль отображения линии
   ObjectSetInteger(chart_ID,name,OBJPROP_STYLE,style);
//--- установим толщину линии
   ObjectSetInteger(chart_ID,name,OBJPROP_WIDTH,width);
//--- отобразим на переднем (false) или заднем (true) плане
   ObjectSetInteger(chart_ID,name,OBJPROP_BACK,back);
//--- включим (true) или отключим (false) режим перемещения линии мышью
//--- при создании графического объекта функцией ObjectCreate, по умолчанию объект
//--- нельзя выделить и перемещать. Внутри же этого метода параметр selection
//--- по умолчанию равен true, что позволяет выделять и перемещать этот объект
   ObjectSetInteger(chart_ID,name,OBJPROP_SELECTABLE,selection);
   ObjectSetInteger(chart_ID,name,OBJPROP_SELECTED,selection);
//--- скроем (true) или отобразим (false) имя графического объекта в списке объектов
   ObjectSetInteger(chart_ID,name,OBJPROP_HIDDEN,hidden);
//--- установим приоритет на получение события нажатия мыши на графике
   ObjectSetInteger(chart_ID,name,OBJPROP_ZORDER,z_order);
//--- успешное выполнение
   return(true);
  }
//+------------------------------------------------------------------+
//| Перемещает точку привязки линии со стрелкой                      |
//+------------------------------------------------------------------+
bool ArrowedLinePointChange(const long   chart_ID=0,         // ID графика
                            const string name="ArrowedLine"// имя линии
                            const int    point_index=0,      // номер точки привязки
                            datetime     time=0,             // координата времени точки привязки
                            double       price=0)            // координата цены точки привязки
  {
//--- если координаты точки не заданы, то перемещаем ее на текущий бар с ценой Bid
   if(!time)
      time=TimeCurrent();
   if(!price)
      price=SymbolInfoDouble(Symbol(),SYMBOL_BID);
//--- сбросим значение ошибки
   ResetLastError();
//--- переместим точку привязки линии
   if(!ObjectMove(chart_ID,name,point_index,time,price))
     {
      Print(__FUNCTION__,
            ": не удалось переместить точку привязки! Код ошибки = ",GetLastError());
      return(false);
     }
//--- успешное выполнение
   return(true);
  }
//+------------------------------------------------------------------+
//| Функция удаляет линию со стрелкой с графика                      |
//+------------------------------------------------------------------+
bool ArrowedLineDelete(const long   chart_ID=0,         // ID графика
                       const string name="ArrowedLine"// имя линии
  {
//--- сбросим значение ошибки
   ResetLastError();
//--- удалим линию со стрелкой
   if(!ObjectDelete(chart_ID,name))
     {
      Print(__FUNCTION__,
            ": не удалось удалить линию со стрелкой! Код ошибки = ",GetLastError());
      return(false);
     }
//--- успешное выполнение
   return(true);
  }
//+------------------------------------------------------------------+
//| Проверяет значения точек привязки линии  и для пустых значений   |
//| устанавливает значения по умолчанию                              |
//+------------------------------------------------------------------+
void ChangeArrowedLineEmptyPoints(datetime &time1,double &price1,
                                  datetime &time2,double &price2)
  {
//--- если время первой точки не задано, то она будет на текущем баре
   if(!time1)
      time1=TimeCurrent();
//--- если цена первой точки не задана, то она будет иметь значение Bid
   if(!price1)
      price1=SymbolInfoDouble(Symbol(),SYMBOL_BID);
//--- если время второй точки не задано, то она лежит на 9 баров левее первой
   if(!time2)
     {
      //--- массив для приема времени открытия 10 последних баров
      datetime temp[10];
      CopyTime(Symbol(),Period(),time1,10,temp);
      //--- установим вторую точку на 9 баров левее первой
      time2=temp[0];
     }
//--- если цена второй точки не задана, то она совпадает с ценой первой точки
   if(!price2)
      price2=price1;
  }
//+------------------------------------------------------------------+
//| Script program start function                                    |
//+------------------------------------------------------------------+
void OnStart()
  {
//--- проверим входные параметры на корректность
   if(InpDate1<0 || InpDate1>100 || InpPrice1<0 || InpPrice1>100 ||
      InpDate2<0 || InpDate2>100 || InpPrice2<0 || InpPrice2>100)
     {
      Print("Ошибка! Некорректные значения входных параметров!");
      return;
     }
//--- количество видимых баров в окне графика
   int bars=(int)ChartGetInteger(0,CHART_VISIBLE_BARS);
//--- размер массива price
   int accuracy=1000;
//--- массивы для хранения значений дат и цен, которые будут использованы
//--- для установки и изменения координат точек привязки линии
   datetime date[];
   double   price[];
//--- выделение памяти
   ArrayResize(date,bars);
   ArrayResize(price,accuracy);
//--- заполним массив дат
   ResetLastError();
   if(CopyTime(Symbol(),Period(),0,bars,date)==-1)
     {
      Print("Не удалось скопировать значения времени! Код ошибки = ",GetLastError());
      return;
     }
//--- заполним массив цен
//--- найдем максимальное и минимальное значение графика
   double max_price=ChartGetDouble(0,CHART_PRICE_MAX);
   double min_price=ChartGetDouble(0,CHART_PRICE_MIN);
//--- определим шаг изменения цены и заполним массив
   double step=(max_price-min_price)/accuracy;
   for(int i=0;i<accuracy;i++)
      price[i]=min_price+i*step;
//--- определим точки для рисования линии
   int d1=InpDate1*(bars-1)/100;
   int d2=InpDate2*(bars-1)/100;
   int p1=InpPrice1*(accuracy-1)/100;
   int p2=InpPrice2*(accuracy-1)/100;
//--- создадим линию со стрелкой
   if(!ArrowedLineCreate(0,InpName,0,date[d1],price[p1],date[d2],price[p2],
      InpColor,InpStyle,InpWidth,InpBack,InpSelection,InpHidden,InpZOrder))
     {
      return;
     }
//--- перерисуем график и подождем 1 секунду
   ChartRedraw();
   Sleep(1000);
//--- теперь будем перемещать точки привязки линии
//--- счетчик цикла
   int v_steps=accuracy/5;
//--- перемещаем вторую точку привязки по вертикали
   for(int i=0;i<v_steps;i++)
     {
      //--- возьмем следующее значение
      if(p2<accuracy-1)
         p2+=1;
      //--- сдвигаем точку
      if(!ArrowedLinePointChange(0,InpName,1,date[d2],price[p2]))
         return;
      //--- проверим факт принудительного завершения скрипта
      if(IsStopped())
         return;
      //--- перерисуем график
      ChartRedraw();
     }
//--- перемещаем первую точку привязки по вертикали
   for(int i=0;i<v_steps;i++)
     {
      //--- возьмем следующее значение
      if(p1>1)
         p1-=1;
      //--- сдвигаем точку
      if(!ArrowedLinePointChange(0,InpName,0,date[d1],price[p1]))
         return;
      //--- проверим факт принудительного завершения скрипта
      if(IsStopped())
         return;
      //--- перерисуем график
      ChartRedraw();
     }
//--- задержка в полсекунды
   Sleep(500);
//--- счетчик цикла
   int h_steps=bars/2;
//--- перемещаем обе точки привязки по горизонтали одновременно
   for(int i=0;i<h_steps;i++)
     {
      //--- возьмем следующие значения
      if(d1<bars-1)
         d1+=1;
      if(d2>1)
         d2-=1;
      //--- сдвигаем точки
      if(!ArrowedLinePointChange(0,InpName,0,date[d1],price[p1]))
         return;
      if(!ArrowedLinePointChange(0,InpName,1,date[d2],price[p2]))
         return;
      //--- проверим факт принудительного завершения скрипта
      if(IsStopped())
         return;
      //--- перерисуем график
      ChartRedraw();
      // задержка в 0.03 секунды
      Sleep(30);
     }
//--- задержка в 1 секунду
   Sleep(1000);
//--- удалим линию со стрелкой
   ArrowedLineDelete(0,InpName);
   ChartRedraw();
//--- задержка в 1 секунду
   Sleep(1000);
//---
  }


Обновлено: 2015.12.03
