交易中的神经网络：基于双注意力的趋势预测模型
763
0
概述
金融工具的价格代表一串高度波动的时间序列，其会受到多种因素影响，包括利率、通货膨胀、货币政策、及投资者情绪。针对金融工具价格与这些因素之间的关系建模，并预测它们的动向，对于研究人员和投资者来说是一项重大挑战。
大量研究致力于金融时间序列的预测和分析。传统的统计方法往往假设时间序列是由线性过程生成的，这限制了它们在非线性预测中的有效性。机器学习和深度学习方法有能力捕获非线性关系，由此在金融时间序列建模方面已展现出极大成功。许多研究都专注于提取特定时间点的特征，并将其用于建模和预测。然而，这种方式往往忽视了数据交互，和短期波动连续性。
为了解决这些局限性，研究《基于双注意力并配以双特征的股价趋势预测模型》提出了一种双特征提取方法。该方法利用了单时间点和多时态间隔两者。它将短期行情特征、与长期时态特征集成在一起，从而提高预测准确性。所提议模型基于编码器-解码器架构，并在编码器和解码器阶段都采用了注意力机制，能够识别长期时间序列中最具相关性的特征。
本研究引入了一种新的趋势预测模型（TPM），设计用于通过运用双特征提取、和双注意力机制来预测股价趋势。TPM 旨在预测股价走势的方向、及持续时间。所提议方式的主要贡献如下：
- 基于不同时间范围的一种新型双特征提取方法，有效提取重要的市场信息，并优化预测结果。TPM 使用分段线性回归和卷积神经网络，分别从金融时间序列中提取长期和短期行情特征。通过双特征表示市场信息可显著提高模型的预测性能。
- 股票价格趋势预测模型（TPM），使用了编码器-解码器结构、和双注意力机制。通过在编码器和解码器阶段添加注意力机制，TPM 自适应选择最相关的短期行情特征，并将它们与长期时态特征相结合，从而提高预测准确性。
1. TPM 算法
在现有的分析时间序列预测方法后，TPM 的作者得出了以下结论：
- 单变量金融时间序列，对于预测未来的价格走势缺乏足够的信息。
- 传统的特征提取方法在捕获复杂的市场行为时受到限制。
- 使用单个神经网络的时间序列分析则是不完整的。
TPM 方法通过采用双特征提取、和双注意力机制来解决这些问题。所提议算法由两个阶段组成。首先，采用分段线性回归方法对金融时间序列进行切分，并在不同时间间隔的子序列基础上提取历史长期时态特征。使用卷积神经网络从独立的时间点提取短期空间市场特征。
然后，在第二个 TPM 阶段，基于双注意力机制的趋势预测模型，分析先前提取的双特征。所提议模型建立在编码器-解码器架构之上。
该编码器基于递归 LSTM 模块，并添加了一个注意力机制，可自适应提取最相关的短期行情特征。
解码器也是使用 LSTM 模块和注意力机制构建的，其选择并解码最相关的组合特征，从而预测股票价格趋势。
由于一维金融时间序列提供的信息不足，故很难基于这些数据对股票价格的趋势进行建模和预测。TPM 方法作者采用基本的市场数据进行分析，例如柱线的开盘价和收盘价、最高价和最低价、以及交易量，将它们转化为一系列技术指标。
鉴于数据的连续变化，TPM 使用分段线性回归（PLR）提取长期时态特征。PLR 方法抹平了短期波动噪声，降低了数据维度，并提高了计算性能。
时间序列的分段取决于 δ 最大误差阈值。以 CSI 300 数据为例，该方法的作者采用 PLR 来将其历史收盘价分段。当 δ 等于 2.0 时，时间序列可以切分为 16 个子序列。不过，如果阈值 δ 等于 4.0，则相同的时间序列只能分段为 4 个子序列。因此，随着阈值的增加，会忽略更多的数据波动，且形成的子序列会更少。阈值会影响历史时间序列特征的可靠性。每个子序列表示给定时间段内数据的波动。生成的每个子序列的斜率 sm 和持续时间 dm，作为趋势预测的长期时态特征。

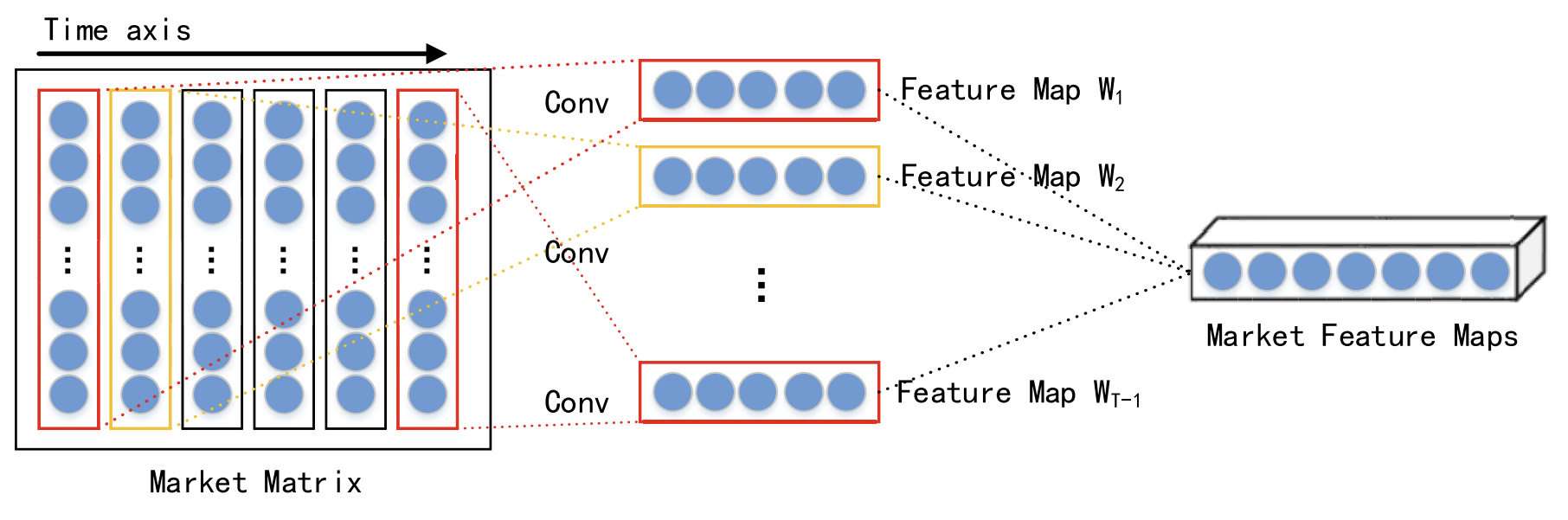

考虑同一时间点会有不同数据的交互，每个时间步骤的短期空间市场特征会经由卷积神经网络（CNN）提取。为所分析金融时间序列构建市场矩阵。在市场矩阵中，每行代表所分析数据的一个维度，行数为 n。然后每列代表一个时间点。由于 CNN 保留了原始数据的邻域关系和空间定位，故它可捕获市场矩阵、和股票趋势之间的非线性关系。成果则是短期历史时间序列的空间特征。
在他们的工作中，作者采用不同内核大小的卷积层，例如 1 × 3 到 1 × 5，来提取抽象的、多层级的空间市场特征。选择 ReLU 函数作为非线性激活函数。
在卷积层之后，应用最大池化层。这降低了特征映射的维度，并有助于防止过度拟合。
然后，来自多个卷积层、和最大池化层的输出被传递到预测层进一步处理。
如早前所述，提取的短期和长期特征在编码器-解码器架构中进行处理。在该结构中，编码器将输入信息压缩为固定大小的向量，而解码器处理这些向量，从而生成最终输出。不过，当输入数据很广泛时，编码器也许难以有效地捕获所有相关信息，从而导致模型性能下降。注意力机制通过解码相关神经元的隐藏状态来解决这一限制。
重点要注意，具有注意力机制的解码器缺乏显式选择最相关输入特征的能力。为了克服这一点，TPM 方法作者在编码器和解码器阶段都添加了注意力机制。
TPM 算法的第二阶段基于双注意力机制。编码器-解码器结构切分为两个阶段。在第一阶段，编码器基于搭配注意力机制的 LSTM，分析运用 CNN 提取的短期空间市场特征。自适应选择每个时间点对应的短期特征，并编码为向量。
在第二阶段，使用 PLR 提取的编码向量、和长期时间特征被投喂到基于 LSTM 的解码器，其基于注意力机制针对相应的向量和特征进行解码，从而预测股市趋势。通过运用双注意力机制，TPM 模型自适应识别最关键的空间市场和时态特征，以便建模、并预测趋势。
在每个时间点 t，编码器学习输入特征 Wt、与隐藏状态 Ht 之间的关系：
其中 Ht 是编码器在时间 t 的隐藏状态， fen(•) 是非线性函数，ʘen 表示编码器参数。
该方法作者使用 LSTM 作为非线性函数 fen，捕获时间依赖性，并形成一个短期特征编码器。LSTM 能够有效地模拟时间序列的动态时态行为，并避免 RNN 中的梯度消失或暴涨问题。

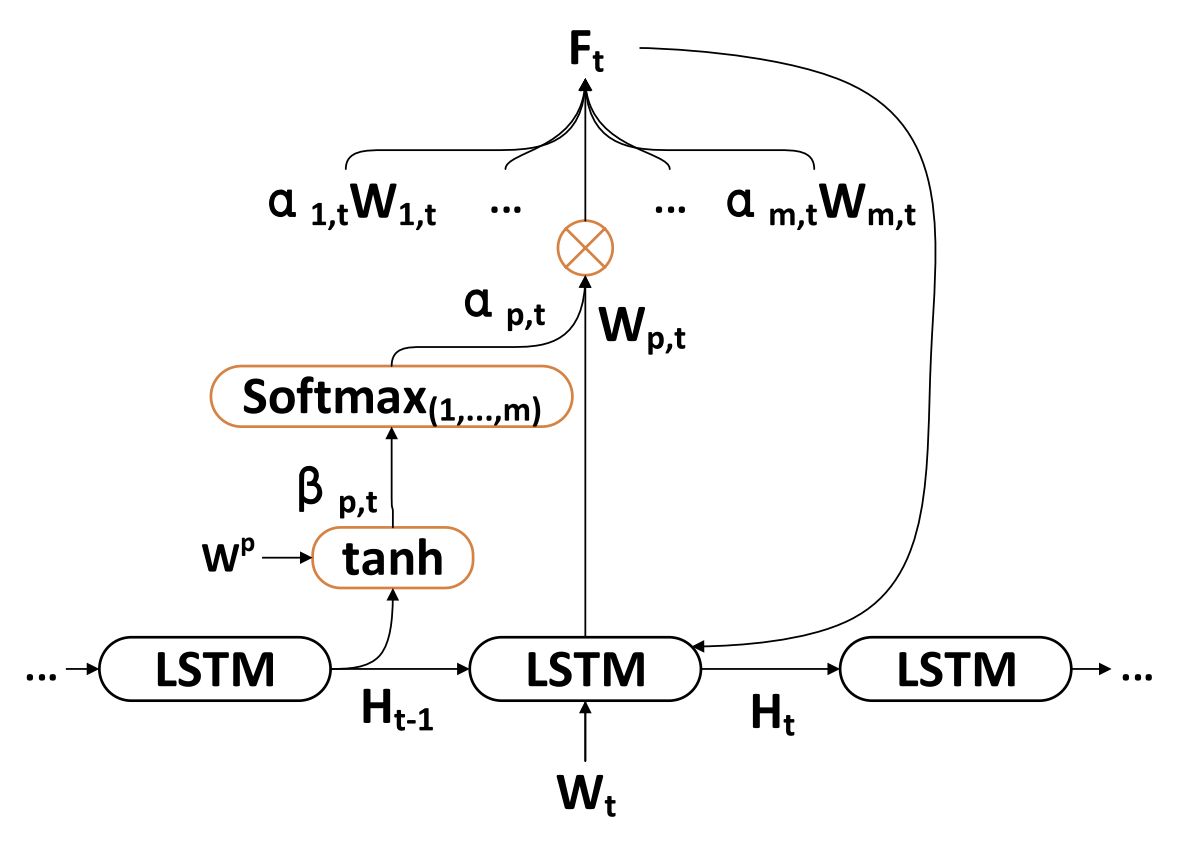

方法作者在编码器阶段引入了一种注意力机制，并根据它们的维度 m，切分初始特征 WMarket。在时间步骤 t-1 计算出的隐藏状态 Ht-1、和单元状态（上下文）Ct-1，及对应的输入特征维度，将用于在下一个时间点 t 更新原始特征。
其中 va、Wa、和 Ua 是参数，SoftMax 函数用于计算每个特征维度的重要性 αm,t。
所有维度 Wt 都更新为 Ft，并投喂到编码器之中。之后，更新时间点 t 的隐藏状态。
因此，在每个时间步骤 t 处，我们都可以选择空间市场特征的相关维度，迭代更新编码器的原始特征、和隐藏状态，并为短期特征生成最相关的编码向量。
解码器是专为预测股票市场趋势而设计的 LSTM 模块。通过 PLR 方法提取长期时间特征 ZT-1。
在每个时间步 t 处，解码器学习编码向量 Wt、长期特征 Lt、和隐藏状态 Ht 之间的关系：
其中 H't 是解码器在时间步骤 t 处的隐藏状态，fde(•) 是非线性函数，而 ʘde 表示解码器参数。
TPM 的作者使用 LSTM 作为非线性函数 fde 来捕获时间依赖性，并形成长期特征解码器。计算过程类似于编码器阶段。
TPM 的作者在解码器阶段引入了注意力机制，从而获取所有时间点处与编码器关联的隐藏状态。
投喂到解码器的上下文向量，是遍历编码器的所有隐藏状态获得的。
一旦获得上下文向量 C't，它与长期时态特征 Lt 相结合，生成一个混合特征 yt：
利用上述公式，在每个时间步 t 处，算法选择所有时间点、和长期时态特征中最相关的编码器隐藏状态，生成混合特征向量。
接下来，研究股票市场趋势和对偶特征之间的非线性映射函数 F(•)。最后，应用一个线性函数来生成时刻 T 的股票市场趋势预测。
该模型是经随机梯度下降法、和动量优化器训练的。训练批次大小为 64，学习率为 0.001。
使用具有正则化项的二次误差函数作为损失函数。

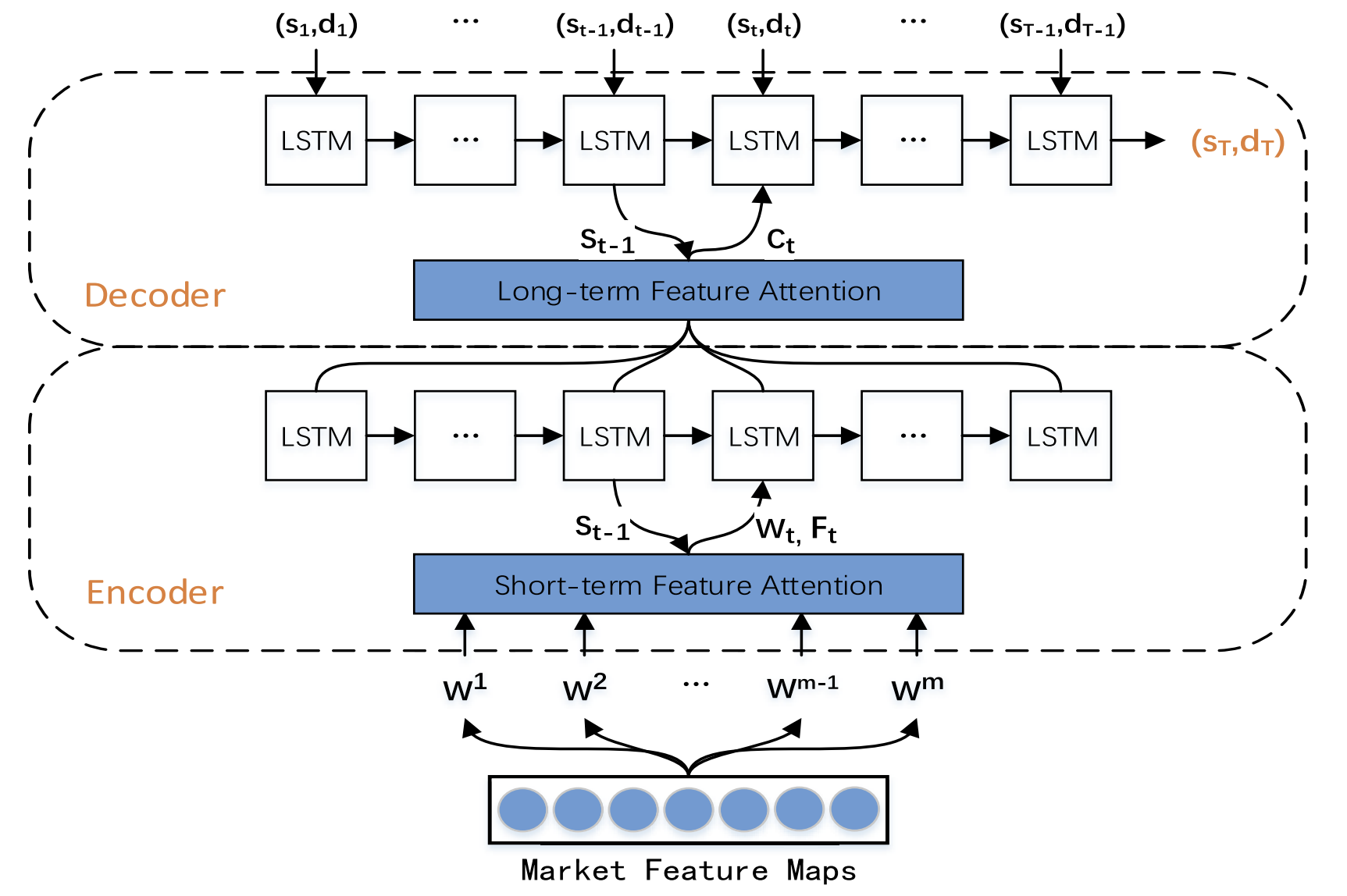

下面呈现的是作者对 TPM 方法的可视化。
2. 利用 MQL5 实现
在研究过所提议 TPM 方法的理论层面之后，我们现在转到方法的实施，其中体现出我们对所提议方式的解释。如常，我们保留了所提议方法的一般框架，但在实现细节中引入了一些偏差。自然而然，这些调整也许会对模型的最终性能产生不同的影响。
我们将从构造编码器开始。
2.1TPM 编码器
我们在 CNeuronTPMEncoder 类中为我们的模型实现了编码器，该类继承了之前创建的 LSTM 模块 CNeuronLSTMOCL 的基本功能。选择这个父类是有意为之的。您也许能回想到，TPM 方法中的编码器基于附加了注意力机制的 LSTM 模块。
此外，我们决定将短期特征的特征提取过程直接合并到编码器当中。将利用先前开发的数据金字塔结构构建器 CSCM 执行特征提取。然而，有一个重要的细微差别：以前，CSCM 模块从单变量时间序列中提取特征。现在，我们需要稍微修改数据流，以便从独立时间点提取特征。
编码器的整体结构如下所示。
class CNeuronTPMEncoder : public CNeuronLSTMOCL { protected: bool bTSinRow; //--- CNeuronCSCMOCL cFeatureExtraction; CNeuronBaseOCL cMemAndHidden; CNeuronConcatenate cConcatenated; CNeuronSoftMaxOCL cSoftMax; CNeuronBaseOCL cAttentionOut; CNeuronTransposeOCL cTranspose; CBufferFloat cTemp; //--- virtual bool feedForward(CNeuronBaseOCL *NeuronOCL) override; //--- virtual bool updateInputWeights(CNeuronBaseOCL *NeuronOCL) override; //--- virtual bool calcInputGradients(CNeuronBaseOCL *NeuronOCL) override; public: CNeuronTPMEncoder(void){}; ~CNeuronTPMEncoder(void){}; virtual bool Init(uint numOutputs, uint myIndex, COpenCLMy *open_cl, uint variables, uint lenth, uint hidden_size, bool ts_in_row, ENUM_OPTIMIZATION optimization_type, uint batch); //--- virtual bool Save(int const file_handle) override; virtual bool Load(int const file_handle) override; //--- virtual int Type(void) override const { return defNeuronTPMEncoder; } virtual void SetOpenCL(COpenCLMy *obj); };
此处，我们看到了一组熟悉的覆盖方法，和若干个嵌套对象，随着我们的实现持续，它们的用途将变得越来越清晰。
如前，所有嵌套对象都声明为静态。这种方式允许我们将类的构造函数和析构函数都保留为“空”。一个新类实例的实际初始化是在 Init 方法中进行的。
bool CNeuronTPMEncoder::Init(uint numOutputs, uint myIndex, COpenCLMy *open_cl, uint variables, uint lenth, uint hidden_size, bool ts_in_row, ENUM_OPTIMIZATION optimization_type, uint batch) { if(!CNeuronLSTMOCL::Init(numOutputs, myIndex, open_cl, hidden_size, optimization_type, batch)) return false; if(!SetInputs(variables * lenth)) return false;
在参数中，该方法接收所创建对象的主要参数。在这种情况下，有 3 个这样的参数：
- variables — 所分析多模态时间序列中的单变量序列的数量。
- lenth — 所分析序列的大小（历史深度）。
- hidden_size ― LSTM 模块中隐藏空间的大小。
此外，我们还添加了标志 ts_in_row，它表示独立单变量序列在输入数据张量中所在行里的位置。
在方法主体中，我们调用父类中的同名方法，该方法提供了一个必需的控制模块，可验证所创建层的参数，并初始化继承对象。
于此，我们还传递父类的输入张量的大小，它等于单变量序列的大小、与输入数据中此类序列数量的乘积。
请注意，在 LSTM 模块中，我们用到了全连接层，而输入数据张量在这种情况下无关紧要。
下一步是初始化短期特征提取模块。
uint windows[] = {variables, 6, 5, 4}; if(!cFeatureExtraction.Init(0, 0, OpenCL, windows, lenth, variables, ts_in_row, optimization, batch)) return false;
为此，我们首先设置卷积特征提取层的窗口大小，并调用 CSCM 模块初始化方法。
请注意，在调用 CSCM 模块初始化方法时，我们重新排列了单变量序列的大小和数量的参数。这是因为需要从单个时间步长（柱线）中提取特征，而非像 MSFformer 方法那样从单变量序列中提取特征。
接下来，我们初始化注意力模块的嵌套对象。此处，我们首先创建一个层，我们在其缓冲区中连接了上一步中 LSTM 模块的隐藏状态和上下文。
if(!cMemAndHidden.Init(0, 1, OpenCL, hidden_size * 2, optimization, batch)) return false;
为了计算单个特征的重要性系数，我们将用到连接层，我们调用 SoftMax 函数对其结果进行归一化。
if(!cConcatenated.Init(0, 2, OpenCL, variables * lenth, variables * lenth, hidden_size * 2, optimization, batch)) return false; cConcatenated.SetActivationFunction(TANH); if(!cSoftMax.Init(0, 3, OpenCL, variables * lenth, optimization, batch)) return false; cSoftMax.SetHeads(variables);
注意，在该阶段，数据归一化是在单变量序列中执行的。
接下来，我们添加一个层来记录注意力输出。
if(!cAttentionOut.Init(0, 4, OpenCL, variables * lenth, optimization, batch)) return false;
如有必要，我们初始化数据转置层。
bTSinRow = ts_in_row; if(!bTSinRow) { if(!cTranspose.Init(0, 5, OpenCL, variables, lenth, optimization, iBatch)) return false; }
我们还添加了一个辅助缓冲区来记录中间值。
//--- if(!cTemp.BufferInit(variables * lenth, 0) || !cTemp.BufferCreate(OpenCL)) return false; //--- return true; }
成功初始化所有嵌套对象之后，我们将所执行作的逻辑结果传递给调用者，并终止该方法。
对象的初始化完成后，我们转到为新类构造前馈通验算法，我们在 feedForward 方法中实现该算法。
bool CNeuronTPMEncoder::feedForward(CNeuronBaseOCL *NeuronOCL) { //--- FEATURE EXTRACTION if(!cFeatureExtraction.FeedForward(NeuronOCL)) return false;
如常，在该方法的参数中，我们收到一个指向前一个神经层对象的指针。然而，在这种情况下，我们不检查接收到的指针，但将其传递给内部短期特征提取层的前馈方法。被调用方法本身的主体实现了所接收指针的控制。
下一步是将对象的隐藏状态、和上下文组合在一起，这些状态和上下文是从上一个前馈通验中保留的。
//--- Memory and Hidden if(!Concat(m_iHiddenState, m_iMemory, m_iHiddenState, m_iMemory, cMemAndHidden.getOutputIndex(), 1, 1, 0, 0, Neurons())) return false;
我们的准备工作到此结束。现在，我们转到讨论注意力模块。在该模块中，我们计算各个特征的重要性系数。
if(!cConcatenated.FeedForward(cFeatureExtraction.AsObject(), cMemAndHidden.getOutput())) return false; if(!cSoftMax.FeedForward(cConcatenated.AsObject())) return false; int map = cSoftMax.getOutputIndex();
如有必要，我们转置重要性系数张量。
if(!bTSinRow) { if(!cTranspose.FeedForward(cSoftMax.AsObject())) return false; map = cTranspose.getOutputIndex(); }
然后我们需要针对获得的系数，执行逐个元素乘以相应的短期特征。对于 2 个张量的逐元素乘法，我们将用到 Dropout 层的前馈通验内核。
我们创建这个内核是为了输入数据乘以神经元排斥掩码。在这种情况下，我们取用重要性系数作为掩码。
我们定义任务空间的维度。
uint global_work_offset[1] = {0}; uint global_work_size[1]; global_work_size[0] = int(cSoftMax.Neurons() + 3) / 4;
将参数传递给内核。
ResetLastError(); if(!OpenCL.SetArgumentBuffer(def_k_Dropout, def_k_dout_input, cFeatureExtraction.getOutputIndex())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgumentBuffer(def_k_Dropout, def_k_dout_map, map)) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgumentBuffer(def_k_Dropout, def_k_dout_out, cAttentionOut.getOutputIndex())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgument(def_k_Dropout, def_k_dout_dimension, cSoftMax.Neurons())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; }
之后，我们将其放入执行队列之中。
if(!OpenCL.Execute(def_k_Dropout, 1, global_work_offset, global_work_size)) { printf("Error of execution kernel %s: %d", __FUNCTION__, GetLastError()); return false; }
在 AttentionOut 层缓冲区中执行内核以后，我们获得的短期特征已考虑到它们的重要性系数。现在，我们能够用 LSTM 模块的基本功能来表示编码器输出端的特征张量。
//--- LSTM if(!CNeuronLSTMOCL::feedForward(cAttentionOut.AsObject())) return false; //--- return true; }
不要忘记监控每个阶段的操作过程。成功执行之后，我们将所执行操作的逻辑结果传递给调用者，并完结该方法。
在实现前馈通验之后，我们通常会转到构造反向传播方法。这个类也不例外。在下一步中，我们根据它们对模型最终结果的影响，将误差梯度传播到所有嵌套对象、及输入数据张量。我们在 calcInputGradients 方法中实现指定的功能。
在该方法参数中，与上面讨论的类似，我们接收到一个指向前一个神经层对象的指针。
bool CNeuronTPMEncoder::calcInputGradients(CNeuronBaseOCL *NeuronOCL) { if(!NeuronOCL) return false;
在方法主体中，我们首先检查接收指针的相关性。
然后，使用继承的功能，我们经由 LSTM 模块算法，将误差梯度传播到注意力模块的输出级。
if(!CNeuronLSTMOCL::calcInputGradients(cAttentionOut.AsObject())) return false;
之后，我们将误差梯度分派在 2 个方向上：特征重要性系数，和特征本身。将内核放入队列的算法与上面讨论过的算法类似。
//--- uint global_work_offset[1] = {0}; uint global_work_size[1]; global_work_size[0] = cSoftMax.Neurons(); ResetLastError(); if(!OpenCL.SetArgumentBuffer(def_k_CGConv_HiddenGradient, def_k_cgc_matrix_f, cFeatureExtraction.getOutputIndex())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgumentBuffer(def_k_CGConv_HiddenGradient, def_k_cgc_matrix_fg, cTemp.GetIndex())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgumentBuffer(def_k_CGConv_HiddenGradient, def_k_cgc_matrix_s, (bTSinRow ? cSoftMax.getOutputIndex() : cTranspose.getOutputIndex()))) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgumentBuffer(def_k_CGConv_HiddenGradient, def_k_cgc_matrix_sg, (bTSinRow ? cSoftMax.getGradientIndex() : cTranspose.getGradientIndex()))) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgumentBuffer(def_k_CGConv_HiddenGradient, def_k_cgc_matrix_g, cAttentionOut.getGradientIndex())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgument(def_k_CGConv_HiddenGradient, def_k_cgc_activationf, NeuronOCL.Activation())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgument(def_k_CGConv_HiddenGradient, def_k_cgc_activations, int(None))) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.Execute(def_k_CGConv_HiddenGradient, 1, global_work_offset, global_work_size)) { printf("Error of execution kernel %s: %d", __FUNCTION__, GetLastError()); return false; }
于此，我们应当注意两点。首先，对于注意力系数的误差梯度传播缓冲区，取决于是否需要使用重要性系数转置层。其次，我们在乘以重要性系数，并计算这些系数时都是用短期特征本身。因此，在该阶段，我们将短期特征的误差梯度保存在一个临时数据缓冲区之中。
在下一步中，如有必要，我们转置独立特征的重要性系数的误差梯度。
if(bTSinRow) { if(!cSoftMax.calcHiddenGradients(cTranspose.AsObject())) return false; }
之后，我们经由注意力模块算法将误差梯度传播到短期特征级。
if(!cConcatenated.calcHiddenGradients((CObject*)cSoftMax.AsObject(),(CBufferFloat *)NULL,(CBufferFloat *)NULL) || !DeActivation(cConcatenated.getOutput(), cConcatenated.getGradient(), cConcatenated.getGradient(), cConcatenated.Activation())) return false; if(!cFeatureExtraction.calcHiddenGradients(cConcatenated.AsObject(), cMemAndHidden.getOutput(), cMemAndHidden.getGradient())) return false;
然后，我们汇总来自 2 条信息线程的短期特征级别的误差梯度。
if(!DeActivation(cFeatureExtraction.getOutput(), GetPointer(cTemp), GetPointer(cTemp), NeuronOCL.Activation()) || !SumAndNormilize(cFeatureExtraction.getGradient(), GetPointer(cTemp), cFeatureExtraction.getGradient(), 1, false)) return false;
在方法结尾处，我们将误差梯度向下传播到前一层的级别，并将操作的逻辑结果传递给调用者。
if(!NeuronOCL.calcHiddenGradients(cFeatureExtraction.AsObject())) return false; //--- return true; }
在分派了误差梯度之后，我们只需朝着把整体误差最小化方向优化模型参数。我们在 updateInputWeights 方法中实现此功能，即调用包含可训练参数的嵌套对象的同名方法。
bool CNeuronTPMEncoder::updateInputWeights(CNeuronBaseOCL *NeuronOCL) { if(!CNeuronLSTMOCL::updateInputWeights(cAttentionOut.AsObject())) return false; if(!cFeatureExtraction.UpdateInputWeights(NeuronOCL)) return false; if(!cConcatenated.UpdateInputWeights(cFeatureExtraction.AsObject(), cMemAndHidden.getOutput())) return false; //--- return true; }
讲述编码器主要功能的算法实现到此结束。附件中提供了该类所有方法的完整代码，以及准备本文时用到的所有程序完整代码。
2.2TPM 解码器
实现 TPM 编码器算法后，我们转到第二阶段 — 构建解码器。在回顾 TPM 方法的理论层面期间，您或许会注意到编码器和解码器算法之间的显著相似之处。然而，即使有微小的差异，我们也需要开发一个新的类。
与编码器类似，新的解码器类 CNeuronTPMDecoder 派生自 LSTM 模块类。新类结构如下所示。
class CNeuronTPM : public CNeuronLSTMOCL { protected: CNeuronTPMEncoder cEncoder; CNeuronPLROCL cFeatureExtraction; CNeuronBaseOCL cMemAndHidden; CNeuronConcatenate cConcatenated; CNeuronSoftMaxOCL cSoftMax; CNeuronBaseOCL cAttentionOut; CNeuronConcatenate cAttAndFeature; CBufferFloat cTemp; //--- virtual bool feedForward(CNeuronBaseOCL *NeuronOCL) override; //--- virtual bool updateInputWeights(CNeuronBaseOCL *NeuronOCL) override; //--- virtual bool calcInputGradients(CNeuronBaseOCL *NeuronOCL) override; public: CNeuronTPM(void){}; ~CNeuronTPM(void){}; virtual bool Init(uint numOutputs, uint myIndex, COpenCLMy *open_cl, uint variables, uint lenth, uint hidden_size, bool ts_in_row, ENUM_OPTIMIZATION optimization_type, uint batch); //--- virtual bool Save(int const file_handle) override; virtual bool Load(int const file_handle) override; //--- virtual int Type(void) override const { return defNeuronTPM; } virtual void SetOpenCL(COpenCLMy *obj); };
很容易看出与上面讨论的编码器类的相似之处。仅添加了 2 个嵌套对象。您还能注意到特征提取层类型的变化：在解码器中，我们用到 PLR 来提取长期特征。
您也许已留意到，编码器类包含所有权规范，而解码器中没有该规范。这种区别是有原因的。编码器和解码器在相同输入数据上进行操作，但在不同抽象级别上提取特征。为了避免上层的模型结构过于复杂，我决定将编码器和解码器合并为一个统一的模块。以前开发的编码器类已加入新类，作为内层，将 TPM 算法合并到单个实体之中。该决定反映在新类的名称中：CNeuronTPM。
新类的初始化方法的参数与上面讨论的编码器初始化方法完全相同。
bool CNeuronTPM::Init(uint numOutputs, uint myIndex, COpenCLMy *open_cl, uint variables, uint lenth, uint hidden_size, bool ts_in_row, ENUM_OPTIMIZATION optimization_type, uint batch) { if(!CNeuronLSTMOCL::Init(numOutputs, myIndex, open_cl, hidden_size, optimization_type, batch)) return false; if(!SetInputs(hidden_size)) return false;
在方法主体中，我们还调用了父类的初始化方法。不过，其输入数据张量的大小已与编码器的隐藏状态的大小相对应。这是因为解码器的投喂数据，是从编码器接收的特征加权向量。
我们还初始化了编码器对象
if(!cEncoder.Init(0, 0, OpenCL, variables, lenth, hidden_size, ts_in_row, optimization, iBatch)) return false;
以及特征提取层。
if(!cFeatureExtraction.Init(0, 1, OpenCL, variables, lenth, !ts_in_row, optimization, iBatch)) return false;
初始化注意力模块对象的进一步算法，类似于编码器初始化期间的操作，但输入数据张量的大小存在差异。
if(!cMemAndHidden.Init(0, 2, OpenCL, hidden_size * 2, optimization, iBatch)) return false; if(!cConcatenated.Init(0, 3, OpenCL, hidden_size, hidden_size, hidden_size * 2, optimization, iBatch)) return false; cConcatenated.SetActivationFunction(TANH); if(!cSoftMax.Init(0, 4, OpenCL, hidden_size, optimization, iBatch)) return false; cSoftMax.SetHeads(1); if(!cAttentionOut.Init(0, 5, OpenCL, hidden_size, optimization, iBatch)) return false;
如早前所述，LSTM 模块使用全连接层。因此，在所分析输入多模态时间序列的单变量序列的上下文中，从编码器获得的短期特征张量可被认为是“匿名的”。这令我们能够对整个张量的重要性系数进行归一化。在该阶段，输入张量的方向对我们来说并不重要。
我们添加一个预测层，其中包含所分析时间序列的加权短期和长期特征，我们将将其馈送到 LSTM 模块之中。
if(!cAttAndFeature.Init(0, 6, OpenCL, hidden_size, hidden_size, variables * lenth, optimization, iBatch)) return false;
在类初始化作结尾处，我们添加一个缓冲区来存储临时数据。
if(!cTemp.BufferInit(variables * lenth, 0) || !cTemp.BufferCreate(OpenCL)) return false; //--- return true; }
我们将初始化嵌套对象的逻辑结果返回给调用者。
嵌套对象初始化之后，我们转到 feedForward 方法中实现前馈算法。与其它同名方法类似，在参数中，我们接收一个指向前一个神经层对象的指针。
bool CNeuronTPM::feedForward(CNeuronBaseOCL *NeuronOCL) { //--- Encoder if(!cEncoder.FeedForward(NeuronOCL)) return false;
然后我们将接收到的指针传递给编码器的前馈方法。
接下来，我们传递相同的指针来提取所分析时间序列的长期特征。
//--- FEATURE EXTRACTION if(!cFeatureExtraction.FeedForward(NeuronOCL)) return false;
注意力模块的操作类似于上面讨论过的编码器模块。
//--- Memory and Hidden if(!Concat(m_iHiddenState, m_iMemory, m_iHiddenState, m_iMemory, cMemAndHidden.getOutputIndex(), 1, 1, 0, 0, Neurons())) return false; //--- Attention if(!cConcatenated.FeedForward(cEncoder.AsObject(), cMemAndHidden.getOutput())) return false; if(!cSoftMax.FeedForward(cConcatenated.AsObject())) return false;
我们将重要性系数乘以编码器的短期特征向量。
uint global_work_offset[1] = {0}; uint global_work_size[1]; global_work_size[0] = int(cSoftMax.Neurons() + 3) / 4; ResetLastError(); if(!OpenCL.SetArgumentBuffer(def_k_Dropout, def_k_dout_input, cEncoder.getOutputIndex())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgumentBuffer(def_k_Dropout, def_k_dout_map, cSoftMax.getOutputIndex())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgumentBuffer(def_k_Dropout, def_k_dout_out, cAttentionOut.getOutputIndex())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.SetArgument(def_k_Dropout, def_k_dout_dimension, cSoftMax.Neurons())) { printf("Error of set parameter kernel %s: %d; line %d", __FUNCTION__, GetLastError(), __LINE__); return false; } if(!OpenCL.Execute(def_k_Dropout, 1, global_work_offset, global_work_size)) { printf("Error of execution kernel %s: %d", __FUNCTION__, GetLastError()); return false; }
我们将短期特征的加权向量，与串联层中的长期特征相结合。
//--- Attention and Features if(!cAttAndFeature.FeedForward(cAttentionOut.AsObject(), cFeatureExtraction.getOutput())) return false;
然后，我们将准备好的数据馈送到 LSTM 模块之中。
//--- LSTM if(!CNeuronLSTMOCL::feedForward(cAttAndFeature.AsObject())) return false; //--- return true; }
我们验证操作的逻辑结果，并将其返回给调用者。
接下来，我们按惯例转到构造反向传播方法。不过，我相信您已留意到编码器和解码器的前馈方法之间的相似之处。当然，也有一些细微差别。反向传播方法中也存在类似的细微差别。尽管如此，算法总体上非常相似。故此，我鼓励您在提供的附件中自行探索它们。
2.3可训练模型的架构
我们已经实证了使用 MQL5 实现 TPM 方法。开发这种方法是为了预测股票价格趋势。当然，我们会将其集成到环境状态编码器之中，其架构在 CreateEncoderDescriptions 方法中进行了讲述。
在参数中，该方法接收一个指向动态数组的指针，我们将在其中保存嵌入式模型架构。
bool CreateEncoderDescriptions(CArrayObj *encoder) { //--- CLayerDescription *descr; //--- if(!encoder) { encoder = new CArrayObj(); if(!encoder) return false; }
在方法主体中，我们检查所接收指针的相关性，并在必要时创建动态数组对象的新实例。
如常，我们往模型投喂描述环境状态的原生数据。为了记录初始数据，我们用到了一个基础全连接层，其大小应足以写入所分析张量。
//--- Encoder encoder.Clear(); //--- Input layer if(!(descr = new CLayerDescription())) return false; descr.type = defNeuronBaseOCL; int prev_count = descr.count = (HistoryBars * BarDescr); descr.activation = None; descr.optimization = ADAM; if(!encoder.Add(descr)) { delete descr; return false; }
获得的初始数据在批量归一化层中加以预处理。
//--- layer 1 if(!(descr = new CLayerDescription())) return false; descr.type = defNeuronBatchNormOCL; descr.count = prev_count; descr.batch = 1e4; descr.activation = None; descr.optimization = ADAM; if(!encoder.Add(descr)) { delete descr; return false; }
预处理后的数据随即传递到我们的 TPM 模块。
//--- layer 2 if(!(descr = new CLayerDescription())) return false; descr.type = defNeuronTPM; descr.count = LatentCount; descr.window = BarDescr; descr.window_out = HistoryBars; descr.step = int(false); descr.activation = None; descr.optimization = ADAM; if(!encoder.Add(descr)) { delete descr; return false; }
从 TPM 模块获得的数据经由一个 3-层 MLP 传播，我们希望在其输出中获得所分析时间序列的预测值。
//--- layer 3 if(!(descr = new CLayerDescription())) return false; descr.type = defNeuronBaseOCL; descr.count = LatentCount; descr.activation = LReLU; descr.optimization = ADAM; if(!encoder.Add(descr)) { delete descr; return false; } //--- layer 4 if(!(descr = new CLayerDescription())) return false; descr.type = defNeuronBaseOCL; descr.count = LatentCount; descr.optimization = ADAM; descr.activation = SIGMOID; if(!encoder.Add(descr)) { delete descr; return false; } //--- layer 5 if(!(descr = new CLayerDescription())) return false; descr.type = defNeuronBaseOCL; descr.count = BarDescr * NForecast; descr.optimization = ADAM; descr.activation = TANH; if(!encoder.Add(descr)) { delete descr; return false; }
对于预测值，我们添加了之前在批量归一化层中删除的原始时间序列的统计变量。
//--- layer 6 if(!(descr = new CLayerDescription())) return false; descr.type = defNeuronRevInDenormOCL; descr.count = BarDescr * NForecast; descr.activation = None; descr.optimization = ADAM; descr.layers = 1; if(!encoder.Add(descr)) { delete descr; return false; }
然后，我们将获得的预测输出、与频域表示对齐。
//--- layer 7 if(!(descr = new CLayerDescription())) return false; descr.type = defNeuronFreDFOCL; descr.window = BarDescr; descr.count = NForecast; descr.step = int(true); descr.probability = 0.7f; descr.activation = None; descr.optimization = ADAM; if(!encoder.Add(descr)) { delete descr; return false; } //--- return true; }
参与者和评价者模型是从以前的成品中复制而来的，未有变化。您可在附件中找到它们。
2.4模型训练 EA
在训练模型时，我们应当注意训练递归模型的规范。如您所知，递归模型的主要特点是它们对输入数据序列的敏感性。因此，在模型训练过程中，我们需要按照历史顺序使用训练数据集中的数据。另一方面，这种方式降低了大多数模型的训练效率，因为它促进了小时间间隔内的过渡拟合，故无法推广到整个训练周期。
为了最大限度地减少上述因素的负面影响，在训练过程中，我们将根据历史序列从经验回放缓冲区中随机提取小型子集。然后，我们将针对新的训练包进行抽样。我们以环境状态编码器训练方式为例，研究所提议方法的实现。EA 文件 “...\Experts\TPM\StudyEncoder.mq5” 也附在下面。
void Train(void) { //--- vector<float> probability = GetProbTrajectories(Buffer, 0.9);
在方法主体中，我们首先生成一个从训练集中选择通验的概率向量，按通验的盈利能力排序。之后，我们声明必要的局部变量。
vector<float> result, target, state; bool Stop = false;
接下来，我们添加一个变量，指示一个子集训练批次的大小。
int Batch = 100;
然后我们创建一个嵌套循环系统。在外循环中，我们从训练集中采样一条轨迹，并在该轨迹上采样训练子集的起始状态。
uint ticks = GetTickCount(); //--- for(int iter = 0; (iter < Iterations && !IsStopped() && !Stop); iter += Batch) { int tr = SampleTrajectory(probability); int st = (int)((MathRand() * MathRand() / MathPow(32767, 2)) * (Buffer[tr].Total - 2 - NForecast)); if(st <= 0) { iter -= Batch; continue; }
我们清除 LSTM 模块的隐藏状态和上下文缓冲区。
Encoder.Clear();
之后，我们运行一个嵌套循环，从所选环境的状态开始，按顺序迭代其历史序列中的状态。
for(int i = st; (i < MathMin(st + Batch, Buffer[tr].Total - NForecast) && !IsStopped() && !Stop); i++) { state.Assign(Buffer[tr].States[i].state); if(MathAbs(state).Sum() == 0) { iter += i - st - Batch; break; } bState.AssignArray(state);
在嵌套循环的主体中，我们将环境的所分析状态传输到数据缓冲区。基于获得的数据，我们预测下一个价格走势轨迹。
//--- State Encoder if(!Encoder.feedForward((CBufferFloat*)GetPointer(bState), 1, false, (CBufferFloat*)NULL)) { PrintFormat("%s -> %d", __FUNCTION__, __LINE__); Stop = true; break; }
然后，我们从经验回放缓冲区加载下一条轨迹的目标值。
//--- Collect target data if(!Result.AssignArray(Buffer[tr].States[i + NForecast].state)) continue; if(!Result.Resize(BarDescr * NForecast)) continue;
接下来，我们检查预测的准确性。在反向传播过程中，我们调整模型参数，朝向下一个走势的预测误差最小化。
if(!Encoder.backProp(Result, (CBufferFloat*)NULL)) { PrintFormat("%s -> %d", __FUNCTION__, __LINE__); Stop = true; break; }
告知用户学习过程的进度，并转到循环系统的下一次迭代。
if(GetTickCount() - ticks > 500) { double percent = double(iter + i - st) * 100.0 / (Iterations); string str = StringFormat("%-14s %6.2f%% -> Error %15.8f\n", "Encoder", percent, Encoder.getRecentAverageError()); Comment(str); ticks = GetTickCount(); } } }
循环系统的所有迭代成功完成之后，我们清除品种图表上的注释字段。我们将训练结果输出到终端日志，并初始化智能系统关闭。
Comment(""); //--- PrintFormat("%s -> %d -> %-15s %10.7f", __FUNCTION__, __LINE__, "Encoder", Encoder.getRecentAverageError()); ExpertRemove(); //--- }
对参与者和评价者训练 EA 进行了类似的编辑。尽管这些模型没有添加递归模块，但进行这些编辑对于确保环境状态编码器的正确操作是必要的。这是因为参与者和评价者均将其当作输入数据。
您可在附件中找到模型训练 EA 的完整代码。附件还包含本文中用到的所有程序、类和方法的完整代码。
3. 测试
在本文中，我们探索了一种使用 TPM 预测即将到来的股票轨迹的方法，并实现了我们对所提议方法的解释。现在是时候依据真实数据来测试我们的工作成果了。如常，我们依据 EURUSD 的 2023 年 H1 时间帧历史数据，训练所展示的模型。
我们首先训练环境编码器模型，该模型分析历史价格走势数据，且不评估参与者的动作。这种方式令我们能够在初始数据集上完全训练模型，而无需频繁更新。训练过程相对较迅速，并展现出良好的效果。下图比较了预测和实际价格走势轨迹。

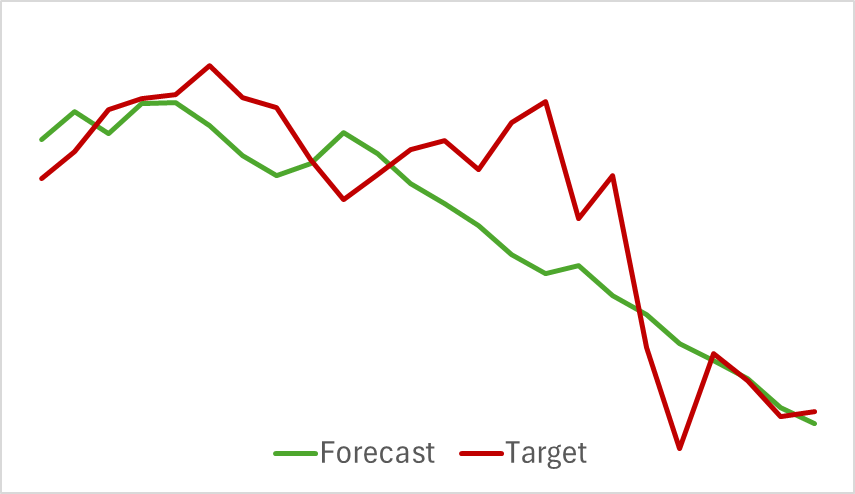

该图表显示了两条线的紧密重叠，预测的轨迹看起来更平滑。这种平滑效果有可能增强参与者训练的稳定性。
如您所知，我们的主要意图是优化参与者的政策。训练环境编码器之后，我们转到训练过程的第二阶段 — 参与者政策训练。该过程本质上是迭代的。由于参与者的动作会有所变化，且可能会超出之前收集的训练数据的边界，因此我们需要定期更新经验回放缓冲区，方法是在其中填充更接近参与者当前政策动作的状态和奖励。
在针对参与者和评价者模型进行多次交替迭代训练，并更新训练数据集之后，我们开发出一项能够在历史训练数据上产生盈利的政策。
为了评估模型在训练数据集之外的性能，我们采用 2024 年 1 月的历史数据对其进行了测试，同时保持其它条件不变。

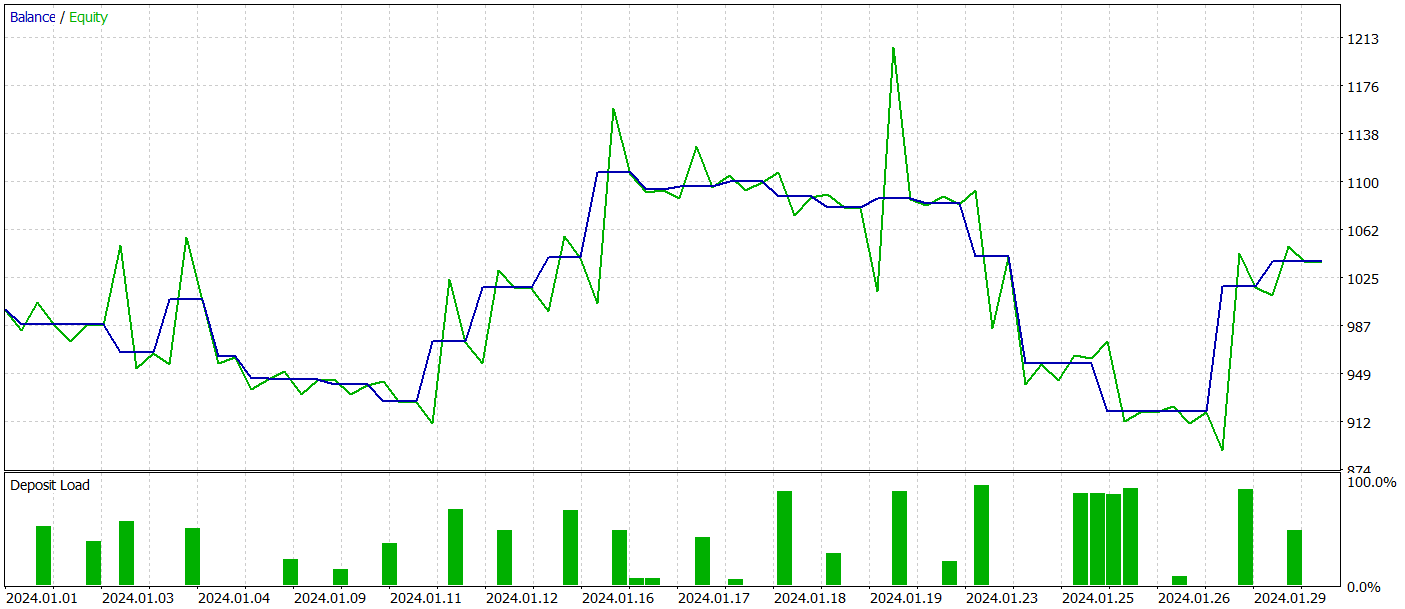

在测试期间，该模型执行了 26 笔交易，其中只有 11 笔是盈利的，即略高于 42%。然而，每笔交易的最大和平均盈利都超过了相应的亏损计量值，成果就是测试期间的整体盈利。测试期间的盈利因子为 1.12。
尽管如此，在本月第三旬的早期部分，余额图表显示出大幅回撤。这引发了担忧。尽管产生了盈利，但该模型仍需要进一步优调。
结束语
在本文中，我们探索了一种使用 TPM 预测价格走势趋势的有趣方法。这种方法有效地把分析短期依赖关系的卷积模型，及识别长期趋势的 PLR 的优势相结合。
在本文的实践部分，我们利用 MQL5 实现了对提议方式的解释，训练了模型，并进行了测试。结果表明，经过训练的模型能够在训练数据集之外的数据上产生盈利。然而，余额图表并未展现出所期待的持续上升趋势，并且有回撤。
总体来说，虽然所提议方法展现出潜力，但我们开发的模型仍需进一步优调。
参考
文章中所用程序
| # | 名称 | 类型 | 说明 |
|---|---|---|---|
| 1 | Research.mq5 | EA | 样本收集 EA |
| 2 | ResearchRealORL.mq5 | EA | 利用 Real ORL方法收集样本的 EA |
| 3 | Study.mq5 | EA | 模型训练 EA |
| 4 | StudyEncoder.mq5 | EA | 编码器训练 EA |
| 5 | Test.mq5 | EA | 模型测试 EA |
| 6 | Trajectory.mqh | 类库 | 系统状态描述结构 |
| 7 | NeuroNet.mqh | 类库 | 创建神经网络的类库 |
| 8 | NeuroNet.cl | 代码库 | OpenCL 程序代码库 |
本文由MetaQuotes Ltd译自俄文
原文地址： https://www.mql5.com/ru/articles/15255
注意: MetaQuotes Ltd.将保留所有关于这些材料的权利。全部或部分复制或者转载这些材料将被禁止。
This article was written by a user of the site and reflects their personal views. MetaQuotes Ltd is not responsible for the accuracy of the information presented, nor for any consequences resulting from the use of the solutions, strategies or recommendations described.
创建 MQL5-Telegram 集成 EA 交易 (第一部分):从 MQL5 发送消息到 Telegram
交易中的神经网络：时空神经网络（STNN）
