Пользовательские символы MQL5: Создаем символ 3D-баров

Современный трейдинг требует нестандартных подходов к анализу данных. Традиционные ценовые графики, хотя и полезны, часто не раскрывают всей картины рыночной динамики. Цена — лишь один из аспектов, тогда как объем торгов, волатильность и временные закономерности могут дать более глубокое понимание рынка.

Платформа MetaTrader 5 и язык MQL5 предоставляют мощный инструмент — пользовательские символы, которые позволяют трейдерам создавать синтетические активы на основе произвольных данных. В этой статье мы подробно разберем индикатор 3DBarCustomSymbol.mq5, который генерирует пользовательский символ, представляющий 3D-бары. Эти бары объединяют цену, время, объем и волатильность, создавая уникальный инструмент для анализа и визуализации.

3D-бары — это способ обогатить стандартные графики дополнительными измерениями. Они позволяют трейдерам видеть не только движение цены, но и такие параметры, как интенсивность торгов, рыночная нестабильность и циклические временные паттерны. Такой подход может выявить скрытые закономерности, которые остаются незаметными при использовании обычных свечных графиков.

Индикатор 3DBarCustomSymbol демонстрирует, как использовать возможности MQL5 для создания кастомного символа, который можно интегрировать в торговые стратегии или использовать для визуального анализа.

Эволюция анализа рыночных данных

Эволюция анализа рынков прошла путь от простых бумажных графиков к сложным компьютерным методам и микроструктурным исследованиям (объёмы, порядок заявок, интервалы сделок, кластерная волатильность). Но большинство подходов оставались разрозненными.

3D‑бары объединяют в одном графике четыре ключевых измерения:

• цена: OHLC‑данные, скорость и ускорение движений, статистика распределения;
• объём: общий объём, распределение по уровням, интенсивность, аномалии, соотношение агрессивных покупок/продаж;
• время: внутрисессионные циклы, скорость формирования, временные корреляции, сезонные эффекты;
• волатильность: локальная и глобальная, кластеризация, аномальные всплески, взаимосвязь с объёмом.

Это даёт полное представление о рынке и помогает быстро выявлять паттерны и аномалии. Дополнительно 3D‑бары хорошо воспринимаются мозгом, что снижает когнитивную нагрузку и ускоряет принятие решений, особенно в высокочастотной торговле. Пользовательский индикатор легко интегрируется в MetaTrader 5 для разных стратегий — от скальпинга до долгосрочных

Математическая формализация концепции

3D-бар можно математически описать как вектор в многомерном пространстве:

B₃D = (P, V, T, σ)

где:

• P — ценовой вектор (open, high, low, close, typical_price)
• V — объемный вектор (volume, volume_profile, volume_acceleration)
• T — временной вектор (time_sin, time_cos, time_acceleration)
• σ — волатильностный вектор (local_volatility, global_volatility, volatility_change)

Каждый компонент содержит как статические (исторические), так и динамические (реального времени) элементы.

Архитектура индикатора

Архитектура индикатора построена по принципу разделения ответственности:

Модуль инициализации отвечает за:

• проверку доступности исходного символа,
• валидацию входных параметров,
• настройку глобальных переменных,
• создание необходимых структур данных.

Модуль создания символа включает:

• функции создания пользовательского символа,
• настройку свойств символа,
• конфигурацию торговых сессий,
• установку метаданных.

Модуль обработки данных содержит:

• алгоритмы расчета метрик,
• функции нормализации и масштабирования,
• статистические вычисления,
• обработку исключительных ситуаций.

Модуль обновления обеспечивает:

• мониторинг новых данных,
• пересчет текущих метрик,
• обновление пользовательского символа,
• оптимизацию производительности.

Детальный анализ входных параметров

Индикатор предоставляет гибкость, благодаря настраиваемым входным параметрам. Вот пример их определения в коде:

input string   SourceSymbol = "EURUSD";        // Исходный символ
input string   CustomSymbolName = "EURUSD_3D"; // Название кастомного символа
input int      LookbackPeriod = 20;            // Период скользящего окна
input int      HistoryDays = 100;              // Количество дней истории
input bool     CreateWindow = true;            // Создать окно графика
input bool     UpdateInRealTime = true;        // Обновлять в реальном времени
input bool     ShowPrice = true;               // Показывать обычную цену
input double   MinSpreadMultiplier = 45;       // Множитель спреда
input double   VolumeBrick = 500;              // Размер блока объема
input double   ScaleMin = 3.0;                 // Минимальное значение масштаба
input double   ScaleMax = 9.0;                 // Максимальное значение масштаба

Здесь:

• SourceSymbol  — базовый финансовый инструмент для анализа. Поддерживаются все символы, доступные в MetaTrader 5, включая валютные пары, акции, товары, индексы и криптовалюты.
• CustomSymbolName  — уникальное имя создаваемого пользовательского символа. Рекомендуется использовать описательные имена, отражающие суть трансформации данных.
• LookbackPeriod  — размер скользящего окна для расчета статистических метрик. Влияет на чувствительность индикатора к краткосрочным изменениям. Малые значения (5-10) дают высокую чувствительность, большие (50-100) — сглаженные сигналы.
• HistoryDays  — глубина исторических данных для инициализации. Влияет на время загрузки и точность долгосрочных статистик. Оптимальные значения: 30-365 дней, в зависимости от целей анализа.
• MinSpreadMultiplier и VolumeBrick  — критически важные параметры, определяющие чувствительность алгоритма к изменениям цены и объема соответственно.
• ScaleMin и ScaleMax  — границы нормализации всех метрик. Диапазон 3-9 выбран исходя из нумерологических соображений и обеспечивает удобство визуального восприятия.

Функция OnInit выполняет начальную настройку. Она проверяет существование исходного символа, рассчитывает размер ценового блока на основе спреда, создает пользовательский символ и заполняет его историческими данными. Вот ключевой фрагмент кода:

int OnInit()
{
   if(!SymbolSelect(SourceSymbol, true))
   {
      Print("Ошибка: символ ", SourceSymbol, " не найден!");
      return INIT_FAILED;
   }

   double spread = SymbolInfoDouble(SourceSymbol, SYMBOL_ASK) - SymbolInfoDouble(SourceSymbol, SYMBOL_BID);
   double point = SymbolInfoDouble(SourceSymbol, SYMBOL_POINT);
   minPriceBrick = spread * MinSpreadMultiplier * point;

   if(!Create3DBarSymbol())
   {
      Print("Ошибка при создании кастомного символа!");
      return INIT_FAILED;
   }

   if(!GenerateHistorical3DBars())
   {
      Print("Ошибка при генерации исторических данных!");
      return INIT_FAILED;
   }

   if(CreateWindow)
   {
      OpenCustomChart();
   }

   if(UpdateInRealTime)
   {
      EventSetTimer(5);
   }

   Print("Символ 3D-баров ", CustomSymbolName, " успешно создан!");
   return(INIT_SUCCEEDED);
}

Функция Create3DBarSymbol настраивает свойства пользовательского символа, такие как точность, размер тика и валюты котировки. Она также задает торговые сессии, доступные круглосуточно. Вот пример:

bool Create3DBarSymbol()
{
   if(SymbolSelect(CustomSymbolName, true))
   {
      CustomRatesDelete(CustomSymbolName, 0, 0);
      Print("Символ ", CustomSymbolName, " уже существует. История удалена.");
      return true;
   }

   int digits = (int)SymbolInfoInteger(SourceSymbol, SYMBOL_DIGITS);
   double point = SymbolInfoDouble(SourceSymbol, SYMBOL_POINT);
   double tickSize = SymbolInfoDouble(SourceSymbol, SYMBOL_TRADE_TICK_SIZE);
   double contractSize = SymbolInfoDouble(SourceSymbol, SYMBOL_TRADE_CONTRACT_SIZE);
   string baseCurrency = SymbolInfoString(SourceSymbol, SYMBOL_CURRENCY_BASE);
   string profitCurrency = SymbolInfoString(SourceSymbol, SYMBOL_CURRENCY_PROFIT);

   if(!CustomSymbolCreate(CustomSymbolName))
   {
      Print("Ошибка при создании кастомного символа: ", GetLastError());
      return false;
   }

   CustomSymbolSetInteger(CustomSymbolName, SYMBOL_DIGITS, digits);
   CustomSymbolSetDouble(CustomSymbolName, SYMBOL_POINT, point);
   CustomSymbolSetDouble(CustomSymbolName, SYMBOL_TRADE_TICK_SIZE, tickSize);
   CustomSymbolSetDouble(CustomSymbolName, SYMBOL_TRADE_CONTRACT_SIZE, contractSize);
   CustomSymbolSetString(CustomSymbolName, SYMBOL_CURRENCY_BASE, baseCurrency);
   CustomSymbolSetString(CustomSymbolName, SYMBOL_CURRENCY_PROFIT, profitCurrency);

   string description = "3D-бары (цена, время, объем, волатильность). Lookback: " + IntegerToString(LookbackPeriod);
   CustomSymbolSetString(CustomSymbolName, SYMBOL_DESCRIPTION, description);

   for(int day=0; day<7; day++)
   {
      datetime start_time = 0;
      datetime end_time = 24*60*60-1;
      CustomSymbolSetSessionQuote(CustomSymbolName, (ENUM_DAY_OF_WEEK)day, 0, start_time, end_time);
      CustomSymbolSetSessionTrade(CustomSymbolName, (ENUM_DAY_OF_WEEK)day, 0, start_time, end_time);
   }

   return true;
}

Функция GenerateHistorical3DBars обрабатывает исторические данные, рассчитывая метрики, такие как: ценовые доходности, ускорение цены, изменения объема и волатильность. Она использует таймфрейм M15 для получения базовых данных. Вот часть кода:

bool GenerateHistorical3DBars()
{
   datetime endTime = TimeCurrent();
   datetime startTime = endTime - HistoryDays * 24 * 60 * 60;

   MqlRates rates[];
   int copiedRates = CopyRates(SourceSymbol, PERIOD_M15, startTime, endTime, rates);

   if(copiedRates <= 0)
   {
      Print("Ошибка при копировании исторических данных: ", GetLastError());
      return false;
   }

   MqlRates threeDBars[];
   ArrayResize(threeDBars, copiedRates);
   int validCount = 0;

   double typicalPrices[], priceReturns[], priceAccelerations[], volumeChanges[], volatilities[];
   ArrayResize(typicalPrices, copiedRates);
   ArrayResize(priceReturns, copiedRates);
   ArrayResize(priceAccelerations, copiedRates);
   ArrayResize(volumeChanges, copiedRates);
   ArrayResize(volatilities, copiedRates);

   for(int i = 0; i < copiedRates; i++)
   {
      typicalPrices[i] = (rates[i].high + rates[i].low + rates[i].close) / 3.0;

      if(i > 0)
      {
         priceReturns[i] = (typicalPrices[i] - typicalPrices[i-1]) / typicalPrices[i-1];
         priceAccelerations[i] = i > 1 ? priceReturns[i] - priceReturns[i-1] : 0;
      }
      else
      {
         priceReturns[i] = 0;
         priceAccelerations[i] = 0;
      }

      volumeChanges[i] = i > 0 ? (rates[i].tick_volume - rates[i-1].tick_volume) / (rates[i-1].tick_volume + 1e-10) : 0;

      if(i >= LookbackPeriod)
      {
         double returns[];
         ArrayResize(returns, LookbackPeriod);
         for(int j = 0; j < LookbackPeriod; j++)
            returns[j] = priceReturns[i - LookbackPeriod + j + 1];
         volatilities[i] = CalculateStdDev(returns);
      }
      else
      {
         volatilities[i] = 0;
      }
   }
   // Далее следует заполнение 3D-баров и их добавление в историю
}

Функция UpdateCurrent3DBar обеспечивает обновление текущего бара каждые 5 секунд, если включен параметр UpdateInRealTime. Она рассчитывает те же метрики для текущего бара и обновляет пользовательский символ.

double ScaleValue(double value, double &values[], int start, int end)
{
   double minVal = values[start];
   double maxVal = values[start];

   for(int i = start; i <= end; i++)
   {
      if(values[i] < minVal) minVal = values[i];
      if(values[i] > maxVal) maxVal = values[i];
   }

   if(maxVal == minVal) return ScaleMin;

   return ScaleMin + (ScaleMax - ScaleMin) * (value - minVal) / (maxVal - minVal);
}

Функция OpenCustomChart открывает график пользовательского символа, который может отображаться в свечном или линейном формате, в зависимости от параметра ShowPrice.

Практическое использование

Индикатор позволяет анализировать волатильность, выявлять аномалии в объеме или ускорении цены и интегрировать пользовательский символ в торговые системы.

Для начала работы скомпилируйте код в MetaEditor и добавьте индикатор на график, например, EURUSD с таймфреймом M15. Настройте параметры, такие как CustomSymbolName и LookbackPeriod, и индикатор создаст пользовательский символ, который можно открыть в отдельном окне. Если включен параметр ShowPrice, график покажет стандартные цены с наложенными метриками, иначе — только синтетические 3D-бары.

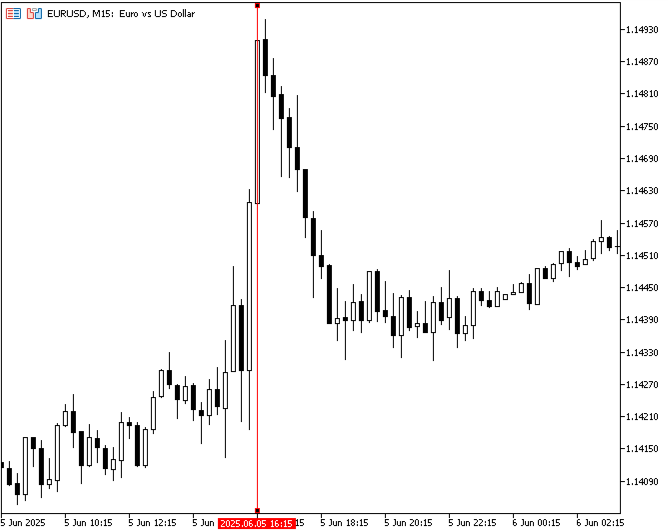

Вот обычный график:

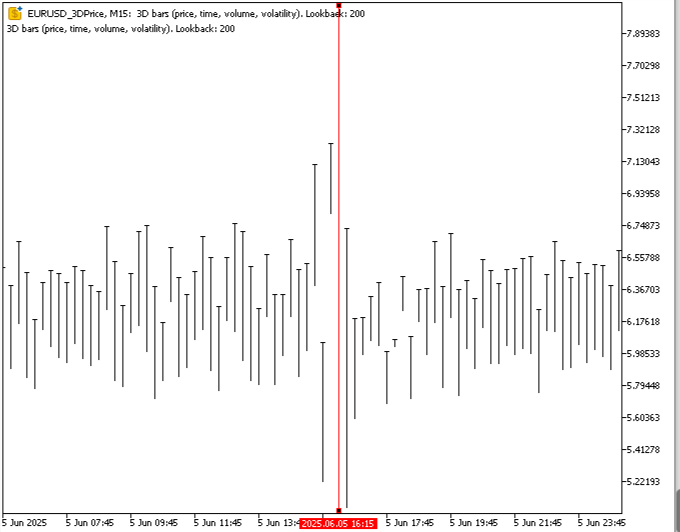

Трейдеры могут использовать 3D-бары для выявления периодов повышенной волатильности, сигнализирующих о новостных событиях, или для обнаружения аномалий, таких как всплески объёма. Пользовательский символ можно комбинировать с индикаторами, такими как скользящие средние, или использовать в советниках для автоматической торговли.

Индикатор можно доработать, добавив поддержку других таймфреймов, например H1 или D1, для анализа более крупных движений. Включение дополнительных метрик, таких как корреляция с другими активами, может повысить информативность. Для оптимизации производительности ограничьте HistoryDays, особенно на слабых компьютерах. Визуализацию можно улучшить, добавив индикаторы, такие как Bollinger Bands, или фильтры для выделения аномалий, например, баров с экстремальной волатильностью.

Генерация большого объема исторических данных может быть ресурсоемкой, поэтому начните с небольшого HistoryDays. Таймфрейм M15 подходит для большинства инструментов, но для низколиквидных активов лучше использовать более крупные периоды. Перед реальной торговлей протестируйте индикатор на демо-счете, чтобы убедиться в его корректной работе. Интерпретация 3D-баров требует опыта, поэтому изучите их поведение на исторических данных.

Заключение

Индикатор 3DBarCustomSymbol демонстрирует мощь пользовательских символов в MQL5. Объединяя цену, время, объем и волатильность, он создает уникальный инструмент для анализа рынка. 3D-бары подходят для визуального анализа, создания торговых систем и выявления скрытых закономерностей. Адаптируйте индикатор под свои нужды, экспериментируйте с параметрами и тестируйте на демо-счете. MQL5 открывает безграничные возможности для инноваций в трейдинге, и 3DBarCustomSymbol — яркий пример того, как можно использовать эти возможности для создания мощных аналитических инструментов.
