Beschreibung

Die CADXOnRingBuffer Klasse wurde zur Berechnung des technischen Indikators Average Directional Movement Index (Average Directional Movement Index, ADX) unter Vernwendung des Algorithmus des  Ringbuffers entwickelt.

Deklaration

class CADXOnRingBuffer

Titel

#include <IncOnRingBuffer\CADXOnRingBuffer.mqh>

Die Datei der CADXOnRingBuffer.mqh Klasse sollte in den Ordner IncOnRingBuffer der in MQL5\Include\ erstellt werden muss kopiert werden. Zwei Dateien mit Beispielen die von dieser Klasse verwendet werden wurden dieser Beschreibung angehängt. Die Datei mit der Klasse des Ringbuffers und die Klasse des Moving Average müssen sich auch in diesem Ordner befinden.

Klassenmethoden

//--- initialization method:
bool Init(                                // gibt bei Fehler false zurück, bei Erfolg - true
   int            ma_period   = 14,       // Periode des Glättung des Moving Average
   ENUM_MA_METHOD ma_method   = MODE_EMA, // Methode des Moving Average
   int            size_buffer = 256,      // die Größe des Ringbuffers, die Anzahl der gespeicherten Daten
   bool           as_series   = false     // wahr, wenn es sich um eine Zeitreihe handelt, falsch wenn die übliche Indexierung für die Eingabedaten verwendet werden soll
   );
//--- Methode zur Berechnung basierend auf Zeitreihen oder Indikatorenbuffers:
int MainOnArray(                  // gibt die Anzahl der verarbeiteten Element zurück
   const int     rates_total,     // die Größe des Arrays
   const int     prev_calculated, // verabeitete Elemente im vorherigen Aufruf
   const double &high[]           // Maximalwert Array
   const double &low[]            // Minimalwert Array
   const double &close[]          // Schlusspreis Array
   );
//--- Methode zur Berechnung basierend auf separaten Reihenelementen des Arrays
double MainOnValue(              // gibt den ADX Wert für das Mengenelement zurück
   const int    rates_total,     // die Größe des Arrays
   const int    prev_calculated, // verarbeitete Element des Arrays
   const int    begin,           // von wo die signifikanten Werte des Arrays beginnen
   const double high,            // der Maximalwert
   const double low,             // der Minimlalwert
   const double close,           // Schlusspreis
   const int    index            // der Elementindex
   );
//--- Zugriffsmethoden auf die Daten:
int    BarsRequired();   // Gibt notwendige Zahl von Balken zurück, die zum Zeichnen des Indikators benötigt werden
string NameADX();        // Gibt den Namen des Indikators zurück
string NameNDI();        // Gibt den Namen der negativen Directional Movement Indikatorenlinie zurück
string NamePDI();        // Gibt den Namen der positiven Directional Movement Indikatorenlinie zurück
string MAMethod();       // Gibt die Glättungsmethode in Form einer Textzeile zurück
int    MAPeriod();       // Gibt die Periode für die Glättung zurück
int    Size();           // Gibt die Größe des Ringbuffers zurück

Die berechneten Daten des Indikators vom Ringbuffer zu erhalten ist wie bei gewöhnlichen Arrays möglich. Zum Beispiel:

#include <IncOnRingBuffer\CADXOnRingBuffer.mqh>
CADXOnRingBuffer adx;

...

//+------------------------------------------------------------------+
//| Benutzerdefinierte Indikatoriterationsfunktion                   |
//+------------------------------------------------------------------+
int OnCalculate(const int rates_total,
                const int prev_calculated,
                const datetime& time[],
                const double& open[],
                const double& high[],
                const double& low[],
                const double& close[],
                const long& tick_volume[],
                const long& volume[],
                const int& spread[])
  {
//--- Berechnung des Indikators:
   adx.MainOnArray(rates_total,prev_calculated,high,low,close);

   ...

//--- kopiert die Daten vom "adx" Ringbuffer in den Indikator:
   for(int i=start;i<rates_total;i++)
     {
      ADX_Buffer[i]=adx[rates_total-1-i];      // average directional movement index
      PDI_Buffer[i]=adx.pdi[rates_total-1-i];  // positiver Directional Index
      NDI_Buffer[i]=adx.ndi[rates_total-1-i];  // negative Directional Index
     }

   ...
  }

Beispiele

1. Die Test_ADX_OnArrayRB.mq5 Datei berechnet den Indikatoren auf Basis der Preiszeitreihe. Die Anwendung der MainOnArray() Methode wird demonstriert
2. Die Test_ADX_OnValueRB.mq5 Datei demonstriert die Verwendung der MainOnValue() Methode. Zuerst wird der ADX Indikator berechnet und gezeichnet. Dann werden auf Basis des Ringbuffer dieses Indikators drei Linien des ADX Indikator berechnet.

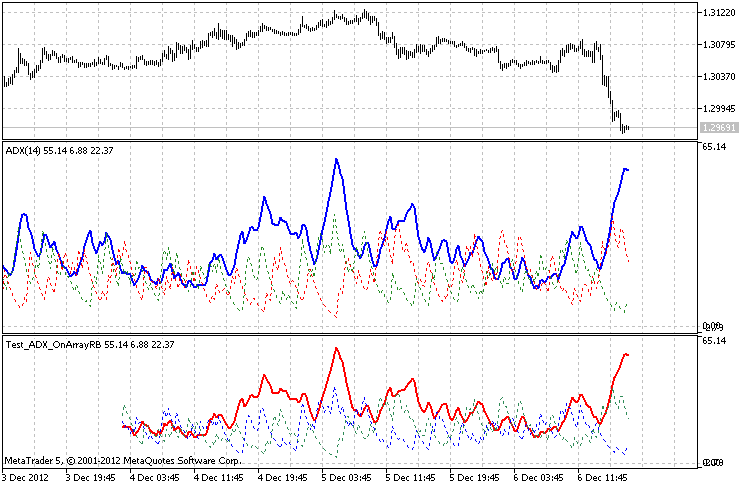

Das Ergebnis der Arbeit des Test_ADX_OnArrayRB.mq5 mit der Größe des Ringbuffer von 256 Elementen

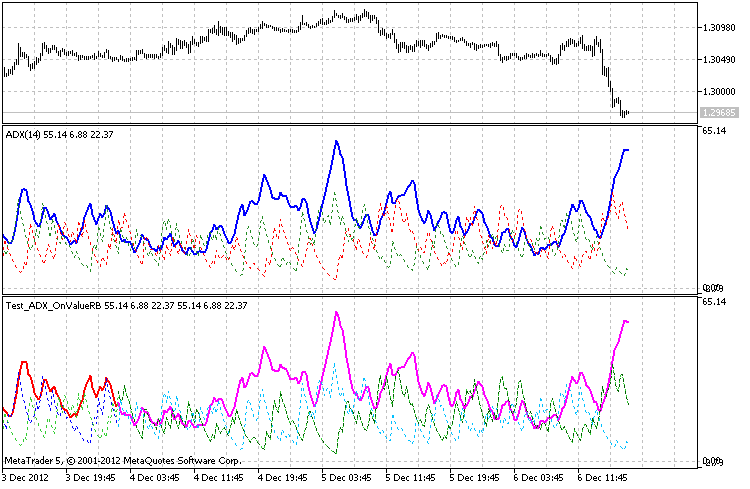

Das Ergebnis der Arbeit des Test_ADX_OnValueRB.mq5 mit der Größe des Ringbuffer von 256 Elementen

Bei der Programmierung wurden die Entwicklungen der MetaQuotes Software Corp., Integer und GODZILLA verwendet.
