IncGUI_BitPic - библиотека для MetaTrader 5

Dmitry Fedoseev | Russian English 中文 Español Deutsch 日本語 Português
Просмотров:
3392
Рейтинг:
(29)
Опубликован:
2012.09.05 08:12
Обновлен:
2012.09.05 08:14
\MQL5\Include\
incgui_bitpic.mqh (153.94 KB) просмотр
\MQL5\Experts\
ebitpictest.mq5 (16.79 KB) просмотр
Загрузить ZIP, Как загрузить код из редактора MetaEditor
MQL5 Фриланс Нужен робот или индикатор на основе этого кода? Закажите его на бирже фрилансеров Перейти на биржу

Включаемый файл IncGUI_BitPic.mqh с классом графического элемента управления CBitPic для пиксельного рисования (рис. 1).

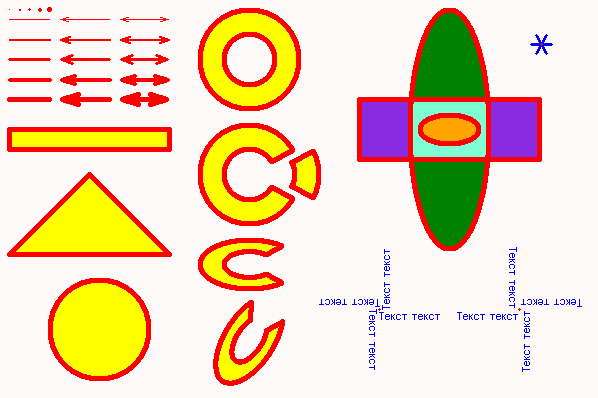

Рис. 1. Пример рисования классом CBitPic.

Возможно рисование точек разного размера - DrawDot(), линий по координатам - DrawLine(), линий по углу - DrawLineByAngle(), стрелок - DrawArrow(), различных фигур: прямоугольников - DrawRectangle(), треугольников - DrawTriangle(), окружностей, эллипсов, колец, секторов - DrawCircle(). Эллипс может быть повернут на заданный угол (так же и кольцо эллипса, сектор эллипса). Фигуры могут рисоваться с заливкой или только контур. Возможна печать текста - TypeText() (несколько вариантов шрифта и размера). Созданное изображение можно сохранить в файл bmp - SavePicture(), а также загрузить из файла готовое bmp изображение - LoadPicture() (файл должен быть без сжатия, 24 или 32 бита).

Для использования элемента управления необходимо подключить файл IncGUI_BitPic.mqh:

#include <IncGUI_BitPic.mqh>

Затем, объявить класс, например, с именем p:

CBitPic p;

Класс создан с использованием принципов изложенных в статьях:

Соответственно, принцип его применение аналогичен принципам использования элементов управления описанных в статьях: в первую очередь вызывается метод инициализации Init(), для включения видимости используется метод Show(), для скрытия и удаления по завершению работы метод Hide() и т.д.

В отличие от класса cIntBMP рисование выполняется несколько иначе, в cIntBMP цвет рисования указывался в функциях рисования фигур, здесь же рисование выполняется в следующем порядке: указывается цвет фона - SetBGColor(), выполняется очистка - Clear(), перед рисованием задается толщина рисования - SetDrawWidth(), цвет рисования SetDrawColor(), заливки - SetFillColor(), указывается нужна ли заливка - SetFilled(), или рисование выполняется только контуром, после этого вызываются функции рисования. Разумеется, по мере необходимости можно менят цвет рисования, заливки и пр. После рисования необходимо вызывать метод Redraw().

В следующей таблице приведены все методы класса:

Метод
Назначение и параметры
void Clear()Очистка.
void DrawArrow(
   int aX1,
   int aY1,
   int aX2,
   int aY2,
   bool aBoth=false
)		Рисование стрелки. aX1, aY1 - координаты начала, aX2, aY2 - координаты конца, aBoth - стрелки на обеих концах.
void DrawCircle(
   int aX,
   int aY,
   int aR,
   double aR2K=0,
   double aFromAngle=0,
   double aToAngle=0,
   double aRatio=1,
   double aRotateAngle=0
)		Рисование окружности, кольца, эллипса, сектора. aX, aY - координаты центра; aR2K - радиус внутренней окружности (от 0 до 1); aFromAngle, aToAngle - начальный и конечный углы сектора; aRatio - коэфициент сжатия (положительное число, меньше 1 - сжатие по вертикали, больше 1 - расширение по вертикали); aRotateAngle - угол поворота.
void DrawDot(
   int aX,
   int aY
)		Рисование точки. aX, aY - координаты.
void DrawLine(
   int aX1,
   int aY1,
   int aX2,
   int aY2
)		Рисование линии. aX1, aY1 - координаты начала, aX2, aY2 - координаты конца.
void DrawLineByAngle(
   int aX1,
   int aY1,
   double aAngle,
   int aLength
)		Рисование линии по углу. aX1, aY1 - координаты начала, aAngle - угол, aLength - длина.
void DrawRectangle(
   int aX1,
   int aY1,
   int aX2,
   int aY2
)		Рисование прямоугольника. aX1, aY1 - координаты левого верхнего угла, aX2, aY2 - координаты правого нижнего угла.
void DrawTriangle(
   int aX1,
   int aY1,
   int aX2,
   int aY2,
   int aX3,
   int aY3
)		Рисование треугольника. aX1, aY1, aX2, aY2, aX3, aY3 - координаты вершин.
int Event(
   const int id,
   const long & lparam,
   const double & dparam,
   const string & sparam
)		Обработчик событий. Вызывается из функции OnChartEvent() эксперта.
int EventX()Координата Х последнего клика на граф. объекте.
int EventY()Координата Y последнего клика на граф. объекте.
void Fill(
   int aX,
   int aY
)		Заливка области одного цвета цветом заливки. aX, aY - координаты.
void GetData(
   uint & aData[]
)		Получение массива данных изображения. aData - массив в котором возвращаются данные.
color GetPixel(
   int aX,
   int aY
)		Получение цвета пикселя по заданным координатам. aX, aY - координаты.
int Height()Получение высоты граф. объекта.
void Hide()Удаление граф. объекта с графика.
void Init(
   string aName="CBitPic",
   int aWidth=300,
   int aHeight=200
)		Инициализация. aName - имя графического объекта, aWidth - ширина, aHeight - высота.
int Left()Получение координаты левого края граф. объекта.
bool LoadPicture(
   string aFileName,
   bool aFileCommon=false
) 		Загрузка изображения из bmp файла. aFileName - имя файла, aFileCommon - файл находится в общей папке MQL5/Files или в папке MQL5/Files терминала. Допускаются файлы без сжатия, 24-ех и 32-ух битные.
void Redraw()Перерисовка граф. объекта.
void Refresh()Обновление (удаление и создание).
bool SavePicture(
   string aFileName,
   bool aFileCommon=false
)		Сохранение изображения в bmp файле. aFileName - имя файла, aFileCommon - сохранять в общей папке MQL5/Files или в папке MQL5/Files терминала.
void SetBGColor(
   uchar aR=0,
   uchar aG=0,
   uchar aB=255
)		Установка цвета фона. aR, aG, aB - значение компонентов цвета.
void SetBGColor(
   color aColor=clrBlue
)		Установка цвета фона. aColor - цвет.После установки цвета необходимо вызывать метод Clear().
void SetData(
   uint & aData[]
)		Установка массива данных изображения. aData - массив данных.
void SetDrawColor(
   uchar aR=255,
   uchar aG=255,
   uchar aB=0)		Установка цвет рисования. aR, aG, aB - значение компонентов цвета.
void SetDrawColor(
   color aColor=clrYellow
)		Установка цвет рисования. aColor - цвет.
void SetDrawWidth(
   int aWidth
)		Установка толщины рисования. aWidth - толщина от 1 до 5.
void SetFillColor(
   uchar aR=255,
   uchar aG=0,
   uchar aB=0
)		Установка цвета заливки. aR, aG, aB - значение компонентов цвета.
void SetFillColor(
   color aColor=clrRed
)		Установка цвета заливки. aColor - цвет.
void SetFilled(
   bool aFilled=true
)		Установка режима заливки. aFilled - с заливкой/без заливки.
void SetFont(
   int aType=3
)		Установка шрифта. aType - тип (0-6). 0 - Small Fonts 6, 1 - Small Fonts 7, 2 - Small Fonts 8, 3 - Arial 8, 4 - Arial Narrow 8, 5 - Arial Black 8, 6 - Courier New 8.
void SetPos(
   int aLeft,
   int aTop
)		Установка координат левого верхнего угла граф. объекта. aLeft - расстояние от левого края, aTop - от верхнего края.
void SetPosLeft(
   int aLeft
)		Установка координаты левого края граф. объекта. aLeft - расстояние от левого края.
void SetPosTop(
   int aTop
)		Установка координаты верхнего края граф. объекта. aTop - расстояние от верхнего края.
void SetSize(
   int aWidth,
   int aHeight
) 		 Установка размера. aWidth - ширина, aHeight -высота.
void SetSubWindow(
   int aNumber
)		Установка подокна по номеру. aNumber - номер подокна.
void SetSubWindow(
   string aName
)		Установка подокна по имени. aName - имя подокна.
void SetTag(
   string aValue
)		Установка тэга. aValue - текст.
void Show()Включение видимости граф. объекта.
void Show(
   int aLeft,
   int aTop
)		Включение видимости граф. объекта на указанной позиции. aLeft - расстояние от левого края, aTop - от верхнего края.
string Tag()Получение тэга.
int Top()Получение координаты верхнего края граф. объекта.
void TypeText(
   int aX,
   int aY,
   string aText,
   int aDirection=0,
   int aAlign=0
)		Печать текста. aX, aY - координаты, aText - текст, aDirection - направление (0 - слева направо, 1 - сверху вниз, 2 - справа налево перевернутый, 3 - снизу вверх), aAlignе - выравнивание (0 - по началу текста, 1 - по концу текста).
bool Visible()Получение видимости граф. объекта.
int Width()Получение ширины граф. объекта.


В эксперте eBitPicTest.mq5 пример использования класса CBitPic, эксперт рисует на графике изображение как на рис. 1 и сохраняет его в файл с именем CBitPic.bmp (должен появиться в папке MQL5/Files папки данных терминала). Если на изображении щелкнуть мышкой, в комментарии графика отобразятся координаты точки, ее цвет, и в этом же месте будет нарисована "снежинка" (как в правом верхнем углу на рис. 1).
