Sergey Gridnev #:

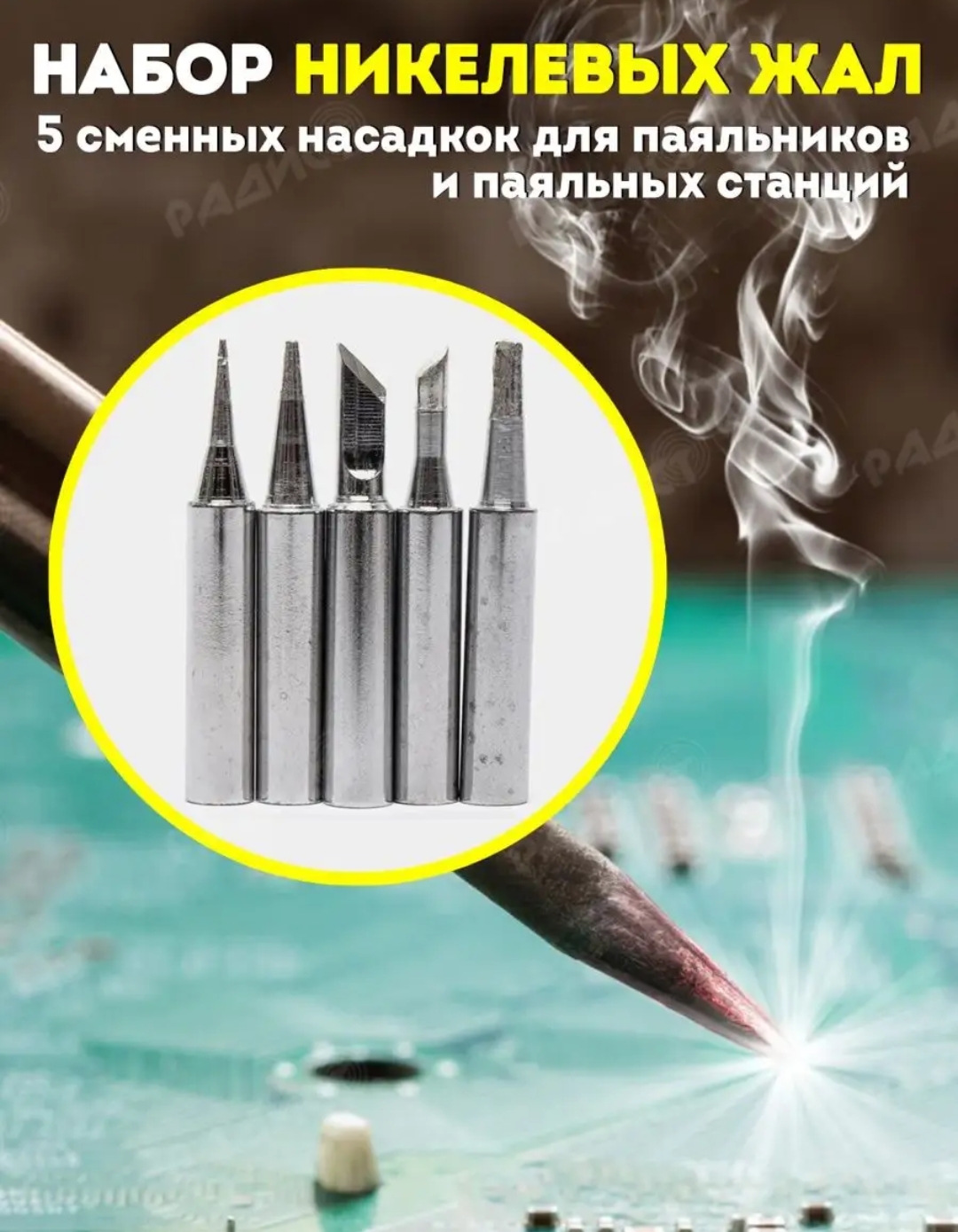

Это можно делать обычным паяльником, если сделать насадку на жало: медный провод подходящего диаметра наматываете на жало паяльника и оставляете прямой участок выходящий за жало примерно на 1 см. Полученное таким способом микрожало лудите и работаете им как обычным.

Согласен, вариантов самодельных паяльников или приблуд для паяльников, которые можно применить для пайки SMD элементов - много! НО! Поработав вот этой станцией на два паяльника (модель AIFEN A902), понял, что это самый лучший вариант (по крайней мере для меня):

Правда, цена вопроса довольно существенная. ))

С уважением, Владимир.

MrBrooklin #:

Спасибо, за комплимент!!! Сам был рад, когда 100 ваттная лампочка, которая использовал в качестве защиты, ярко вспыхнула и затем погасла. Померил выходные напряжения (те, которые формируются в БП без "обратки" из материнской платы) - всё появилось. Основная

...

Резистора на 0,36 Ома под рукой не было, поэтому пришлось собрать в параллель 3 резистора по 1-му Ому. Вот такой "колхоз" получился:

С уважением, Владимир.

Ещё бы места паек спиртом протереть - стереть все катышки олова и остатки канифоли. А так всё норм, Я бы и не трогал

Vitaly Muzichenko #:

Ещё бы места паек спиртом протереть - стереть все катышки олова и остатки канифоли. А так всё норм, Я бы и не трогал

С такими торчащими "рогатинами" плату блока питания на место не поставишь. )) Когда заменю на новые элементы, естественно, пройдусь изопропиловым спиртом и зубной щеткой. Это было выработано до автоматизма, когда ещё во времена Союза работал инженером-электронщиком.

С уважением, Владимир.

MrBrooklin #:
пройдусь изопропиловым спиртом и зубной щеткой
Хотел написать в ответ на предыдущий комментарий, что надо не "протереть", а "промыть", но Вы опередили :)

И я отказался от канифоли в пользу паяльной пасты.

Sergey Gridnev #:

я отказался от канифоли в пользу паяльной пасты.

А у меня пока ещё всё по старинке (никак не отвыкну!) - канифоль, растворенная в спирте. Хотя для перепайки светодиодов в планках светильников работал феном (грел планку с обратной стороны от светодиода) и паяльной пастой. Да, с пастой получается классно и просто!!! Пробовал MECHANIC SOLDER PASTE XGZ40 - очень понравилось ей работать.

С уважением, Владимир.

MrBrooklin #:

А у меня пока ещё всё по старинке (никак не отвыкну!) - канифоль, растворенная в спирте. Хотя для перепайки светодиодов в планках светильников работал феном (грел планку с обратной стороны от светодиода) и паяльной пастой. Да, с пастой получается классно и просто!!! Пробовал MECHANIC SOLDER PASTE XGZ40 - очень понравилось ей работать.

С уважением, Владимир.


Мой первый опыт был с дешёвой пастой из Китая. Нашёл на Озоне или на АлиЭкспресс, что-то в районе 200 руб за шприц (сейчас не знаю цены, тогда был чуть ли не самый дешёвый вариант), заказал, попробовал и так и пользуюсь ей периодически. На работе купили почти в тоже самое время такой же шприц за 1800 руб (производитель уже с именем), я разницы в работе не увидел :)
Смотря, она и сейчас за те же 200 рублей есть.

Механик XGZ40 BGA паяльная паста флюс, средняя температура плавления 183

Sergey Gridnev #:

Мой первый опыт был с дешёвой пастой из Китая. Нашёл на Озоне или на АлиЭкспресс, что-то в районе 200 руб за шприц (сейчас не знаю цены, тогда был чуть ли не самый дешёвый вариант), заказал, попробовал и так и пользуюсь ей периодически. На работе купили почти в тоже самое время такой же шприц за 1800 руб (производитель уже с именем), я разницы в работе не увидел :)

Ни разу не паял пастой, 43 года паяю только сосновой канифолью.

В чём преимущество пасты?

Vitaly Muzichenko #:

Ни разу не паял пастой, 43 года паяю только сосновой канифолью.

В чём преимущество пасты?


Припой лучше ложится на место пайки.
Это хорошо ощущается при лужении многожильных проводов и при пайке мелкого монтажа. Она изначально позиционировалась под BGA монтаж, куда Вы паяльником не подлезите и откуда канифоль не вымоете.

Vitaly Muzichenko #:

В чём преимущество пасты?

Преимущество там, где нет возможности поднести жало паяльника к месту пайки. Таких моментов возникает очень много. Кроме пайки BGA выводов, уже приводил пример, когда нужно перепаять светодиод на планке светильника. Есть SMD транзисторы, у которых контактная площадка находится с тыльной стороны корпуса, т.е. там, где паяльником точно не подлезешь.

При пайке с помощью паяльной пасты можно наблюдать очень интересный эффект поверхностного натяжения припоя, входящего в состав пасты, когда радиоэлемент, как бы самоцентрируется относительно контактных площадок. Не знаю, удалось ли мне объяснить Вам этот эффект или нет, но как-то так и происходит. )

Вот что выдал умный интеллект про этот эффект. Вам нужно представить себе следующее (как бы отдельными кадрами):

Идеальная иллюстрация для понимания эффекта поверхностного натяжения будет состоять из 3–4 последовательных кадров или иметь чёткие зоны с подписями:

1. Начальное состояние:

- SMD-компонент (например, чип-резистор или микросхема) размещён на плате.
- Под компонентом — слой паяльной пасты (смесь мелких шариков припоя и флюса), нанесённый через трафарет.
- Компонент может быть слегка смещён относительно контактных площадок.

2. Нагрев и активация флюса:

- Флюс в пасте начинает испаряться и очищать поверхности от окислов.
- Шарики припоя ещё не расплавились.

3. Оплавление припоя (ключевой момент):

- Припой расплавляется и становится жидким.
- Силы поверхностного натяжения заставляют расплавленный припой стягиваться в капли вокруг контактов компонента и контактных площадок платы.
- Эти силы «подтягивают» компонент, выравнивая его точно над контактными площадками. Это и есть эффект самопозиционирования.


С уважением, Владимир.
