Alexandr Saprykin #:
Купил в спортмастере Найки лет 14 назад за 1500 руб - рисунок на подошве уже почти стёрся, но сами абсолютно целые)))
... а разве это жизнь??? - без секретов в супер подошве...

Igor Zakharev #:
Хотя сейчас всё равно снова куплю Ecco, но с другими материалами. Секрет в супер подошве - очень комфортно для спортивной ходьбы/бега.
А на мои кривые ломаные ноги годится только древняя модель Brooks Ghost 11.
Раньше на амазоне и ебее покупал, теперь сложнее.
Но и бегаю уже не много, летом больше на роллерах или плавание.


Grigori.S.B #:

Да уж, погорело знатно. Не лез глубоко в схемотехнику телевизионных ИБП, но в компьютерных PFC корректоры, тем более активные, ставят только в элитной категории.

Всем доброго утра! Подошёл к концу первый этап ремонта телевизора моего коллеги. Импульсный блок питания (модель BN44-00468A) - ОЖИВЛЁН!!!

Вот полный перечень неисправных элементов:

===================================================================================================================
№  | Маркировка     | Корпус         | Выводов | Тип                     | Параметры / функция             | Кол-во
===================================================================================================================
1  | Z2W            | SOT-23         | 3       | Стабилитрон             | 5.1 В ±5%                       | 1 шт
2  | SPC7011F       | SOP-8          | 8       | PFC контроллер          | Коррекция коэффициента мощности | 1 шт
3  | Z18            | SOD-323        | 2       | Стабилитрон             | 18 В ±5%                        | 1 шт
4  | ZG             | SOT-23         | 3       | NPN транзистор          | 40 В / 600 мА                   | 1 шт
5  | 2F             | SOT-23         | 3       | PNP транзистор          | 60 В / 600 мА                   | 1 шт
6  | D1347          | TO-92          | 3       | NPN транзистор          | 40 В / 200 мА                   | 1 шт
7  | STR-W6052S     | TO-220F-6L     | 6       | ШИМ-контроллер с MOSFET | ШИМ-контроллер + силовой ключ   | 1 шт
8  | KE10N60        | TO-220         | 3       | N-канальный MOSFET      | 600 В / 10 А                    | 1 шт
9  | Y4             | SOT-23         | 3       | Стабилитрон             | 15 В ±5%                        | 1 шт
10 | 3E             | 2010 (5025)    | 2       | SMD резистор            | 3 Ом ±5% (0.5-0.75 Вт)          | 1 шт
11 | E36            | Axial (THT)    | 2       | Резистор                | 0.36 Ом ±5% (1-2 Вт)            | 1 шт
12 | 47 mkF x 50 V  | Radial         | 2       | Конденсатор электролит. | 47 мкФ / 50 В                   | 1 шт
====================================================================================================================
С уважением, Владимир.

Aeon_Ray #:
без секретов в супер подошве...
Как это без? Nike Air - как раз та самая супер подошва.

Aeon_Ray #:
... а разве это жизнь??? - без секретов в супер подошве...

там должен был быть клад?

;)


Alexandr Saprykin #:
Как это без? Nike Air - как раз та самая супер подошва.
видимо за 17375р. секретов больше.., а значит подошва супереее...

Renat Akhtyamov #:

там должен был быть клад?

;)

не клад, а секрет - это разные вещи... а какой секрет - это надо у владельца секрета спросить...

MrBrooklin #:

Всем доброго утра! Подошёл к концу первый этап ремонта телевизора моего коллеги. Импульсный блок питания (модель BN44-00468A) - ОЖИВЛЁН!!!

Вот полный перечень неисправных элементов:

С уважением, Владимир.
Молодец Володя! Поздравляю, уважуха 100%!!!
Тоже периодически кое-что ремонтирую друзьям и родственникам в качестве хобби, но в твоем случае судя по количеству элементов объем работы грандиозный. Проф мастера за такой бы не взялись т.к.
заказчику дешевле было бы купить аналогичный б/у ТВ чем оплатить подобный ремонт при том что цена всех 12 деталей наверное в пределах 200 - 300 руб.

Возвращение к Луне! Лучшие моменты старта Artemis II



Grigori.S.B #:
Молодец Володя! Поздравляю, уважуха 100%!!!
Тоже периодически кое-что ремонтирую друзьям и родственникам в качестве хобби, но в твоем случае судя по количеству элементов объем работы грандиозный. Проф мастера за такой бы не взялись т.к.
заказчику дешевле было бы купить аналогичный б/у ТВ чем оплатить подобный ремонт при том что цена всех 12 деталей наверное в пределах 200 - 300 руб.

Спасибо, за комплимент!!! Сам был рад, когда 100 ваттная лампочка, которая использовал в качестве защиты, ярко вспыхнула и затем погасла. Померил выходные напряжения (те, которые формируются в БП без "обратки" из материнской платы) - всё появилось. Основная трудность состояла в том, чтобы по маркировке на корпусе SMD элемента определить его название для приобретения. Вторая трудность состояла в том, что ремонтом занимался в свободное от работы время. А времени катастрофически не хватает. Третья трудность упиралась в отсутствие личного паяльного и микроскопного оборудования. Приходилось всё время ждать, когда у моего знакомого появится "окно", чтобы воспользоваться этим оборудованием. Ему - отдельное спасибо! SMD элементы выпаивал неисправные и паял новые первый раз в жизни. Занятие не из легких - как оказалось!!!

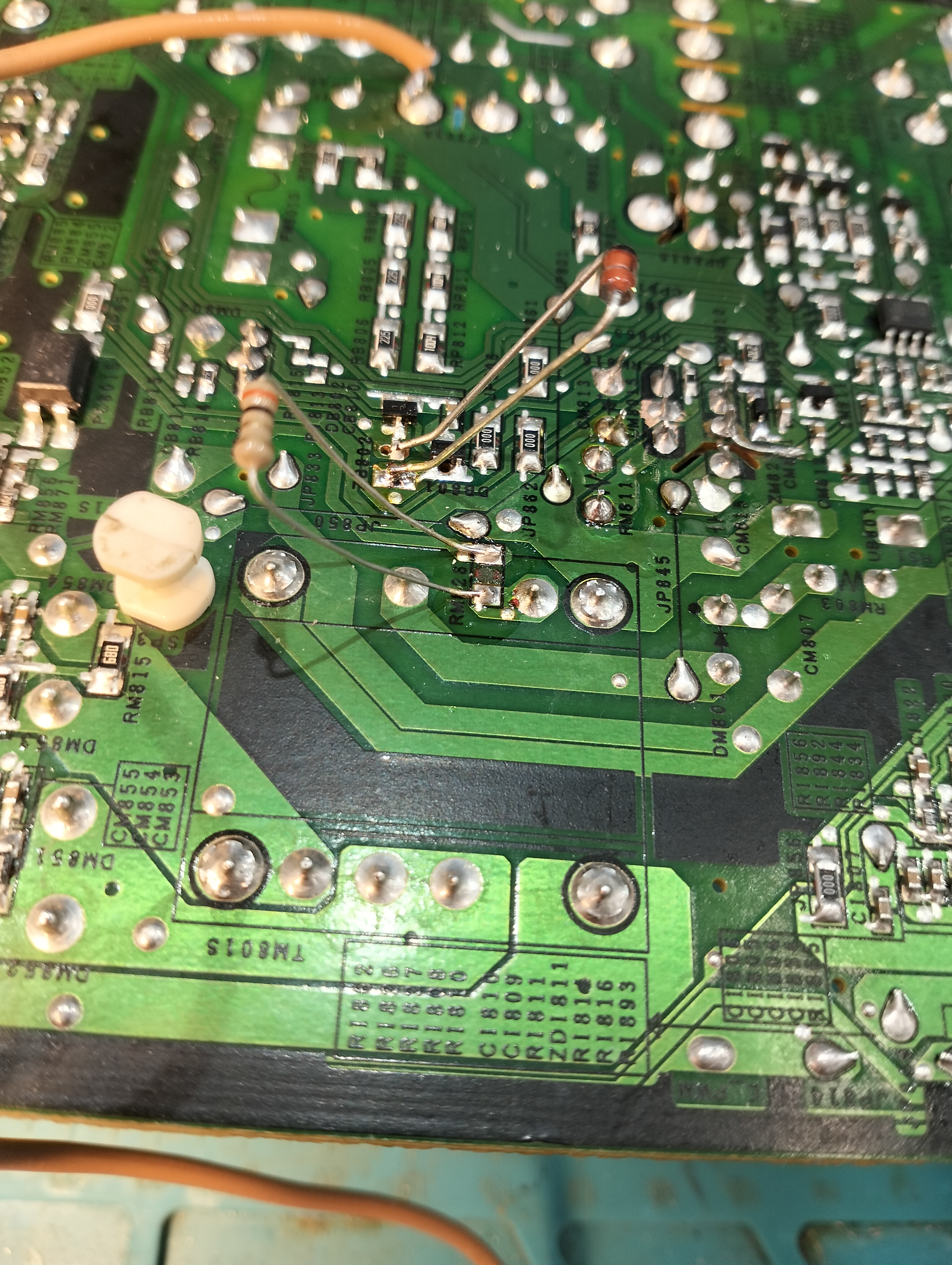

По поводу стоимости деталей Вы почти угадали -398 рублей. Сейчас жду последние 3 элемента (2-а низкоомных резистора и стабилитрон в SMD исполнении). Пока на их месте "приколхозил" крупные детали, чтобы убедиться в работоспособности блока питания. Получилось пока вот так (снимал с разных ракурсоов):

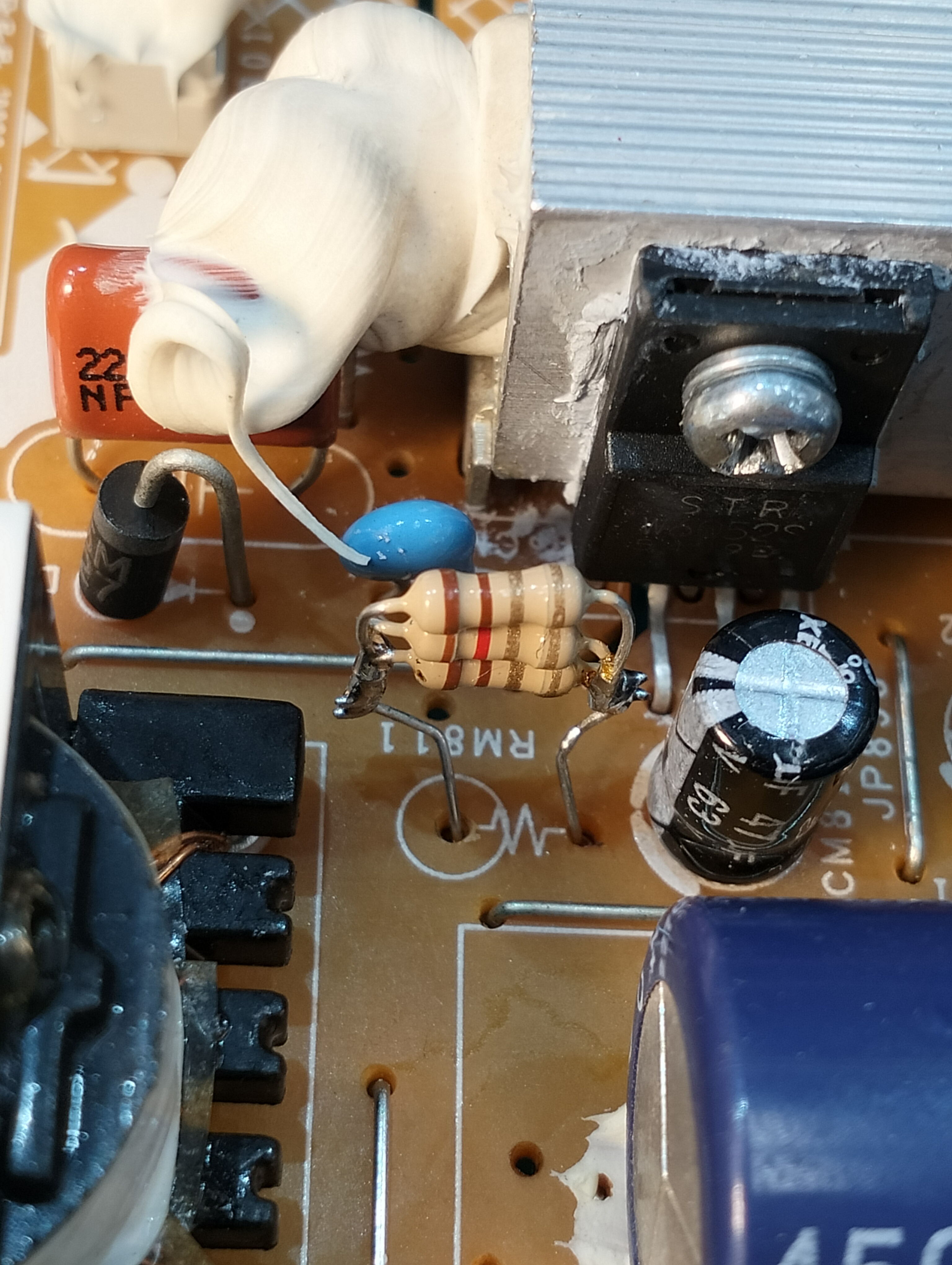

Резистора на 0,36 Ома под рукой не было, поэтому пришлось собрать в параллель 3 резистора по 1-му Ому. Вот такой "колхоз" получился:



Но это на время. А пока жду когда коллега (чей телевизор у меня в ремонте) купит всё необходимое.

Вторым этапом будет установка платы в телевизор, подключение всех необходимых шлейфов и проверка на работоспособность телевизора в целом. Не удивлюсь, если ещё что-нибудь "вылезет". ))

С уважением, Владимир.
