CS_ShapedMembershipFunction

Класс для реализации S-подобной функции принадлежности с параметрами А и B.

Описание

Функция задает S-подобную двухпараметрическую функцию принадлежности. Это неубывающая функция, принимающая значения от 0 до 1. Параметры А и В определяют интервал, внутри которого функция возрастает по нелинейной траектории от 0 до 1.

С помощью этой функции представлены нечеткие множества типа "очень высокий" (то есть, задаются неубывающие функции принадлежности с насыщением).

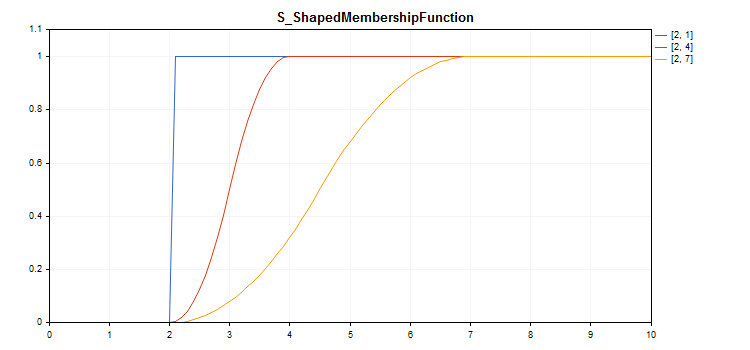

fuzzy_s_function

Пример кода для построения этого графика приведен ниже.

Декларация

class CS_ShapedMembershipFuncion : public IMembershipFunction

Заголовок

#include <Math\Fuzzy\membershipfunction.mqh>

Иерархия наследования

CObject

IMembershipFunction

CS_ShapedMembershipFunction

Методы класса

Метод класса	Описание
A	Возвращает и устанавливает параметр начала интервала возрастания.
B	Возвращает и устанавливает первый параметр ядра нечеткого множества.
GetValue	Рассчитывает значение функции принадлежности по указанному аргументу.

Методы унаследованные от CObject

Prev, Prev, Next, Next, Save, Load, Type, Compare

Пример

//+------------------------------------------------------------------+
//|                                   S_ShapedMembershipFunction.mq5 |
//|                        Copyright 2016, MetaQuotes Software Corp. |
//|                                             https://www.mql5.com |
//+------------------------------------------------------------------+
#include <Math\Fuzzy\membershipfunction.mqh>
#include <Graphics\Graphic.mqh>
//--- Create membership functions
CS_ShapedMembershipFunction func1(2,1);
CS_ShapedMembershipFunction func2(2,4);
CS_ShapedMembershipFunction func3(2,7);
//--- Create wrappers for membership functions
double S_ShapedMembershipFunction1(double x) { return(func1.GetValue(x)); }
double S_ShapedMembershipFunction2(double x) { return(func2.GetValue(x)); }
double S_ShapedMembershipFunction3(double x) { return(func3.GetValue(x)); }
//+------------------------------------------------------------------+
//| Script program start function                                    |
//+------------------------------------------------------------------+
void OnStart()
  {
//--- create graphic
   CGraphic graphic;
   if(!graphic.Create(0,"S_ShapedMembershipFunction",0,30,30,780,380))
     {
      graphic.Attach(0,"S_ShapedMembershipFunction");
     }
   graphic.HistoryNameWidth(70);
   graphic.BackgroundMain("S_ShapedMembershipFunction");
   graphic.BackgroundMainSize(16);
//--- create curve
   graphic.CurveAdd(S_ShapedMembershipFunction1,0.0,10.0,0.1,CURVE_LINES,"[2, 1]");
   graphic.CurveAdd(S_ShapedMembershipFunction2,0.0,10.0,0.1,CURVE_LINES,"[2, 4]");
   graphic.CurveAdd(S_ShapedMembershipFunction3,0.0,10.0,0.1,CURVE_LINES,"[2, 7]");
//--- sets the X-axis properties
   graphic.XAxis().AutoScale(false);
   graphic.XAxis().Min(0.0);
   graphic.XAxis().Max(10.0);
   graphic.XAxis().DefaultStep(1.0);
//--- sets the Y-axis properties
   graphic.YAxis().AutoScale(false);
   graphic.YAxis().Min(0.0);
   graphic.YAxis().Max(1.1);
   graphic.YAxis().DefaultStep(0.2);
//--- plot
   graphic.CurvePlotAll();
   graphic.Update();
  }
