1. 这是什么
SMC Structure Map 是 MetaTrader 5 的聪明钱概念（SMC）指标。它按固定、公开的规则自动标注：
- 市场结构：摆动高低点、BOS、CHoCH；
- 订单块（OB）和公允价值缺口（FVG），以及它们后来的状态；
- 流动性扫掠（Sweep）；
- 面板上的多周期方向、共振评分和白话解读，可选溢价 / 折价区间和 OTE。
**所有标记只用已收盘的 K 线。**历史上看到的，就是当时实时会看到的，事后不会重画。
它是分析工具：不下单，不给买卖指令，不承诺收益。完全免费，没有功能阉割，不需要注册，也不连接任何外部服务。
2. 功能一览
市场结构
- 已确认的摆动高低点，标 HH / HL / LH / LL；两个高点（或低点）几乎一样高时标 EQH / EQL。
- K 线收盘越过摆动价位时标 BOS（顺势突破）或 CHoCH（性质转变）。
- 可选内部结构（更短的摆动长度，细线、淡色），它不改变主结构方向。

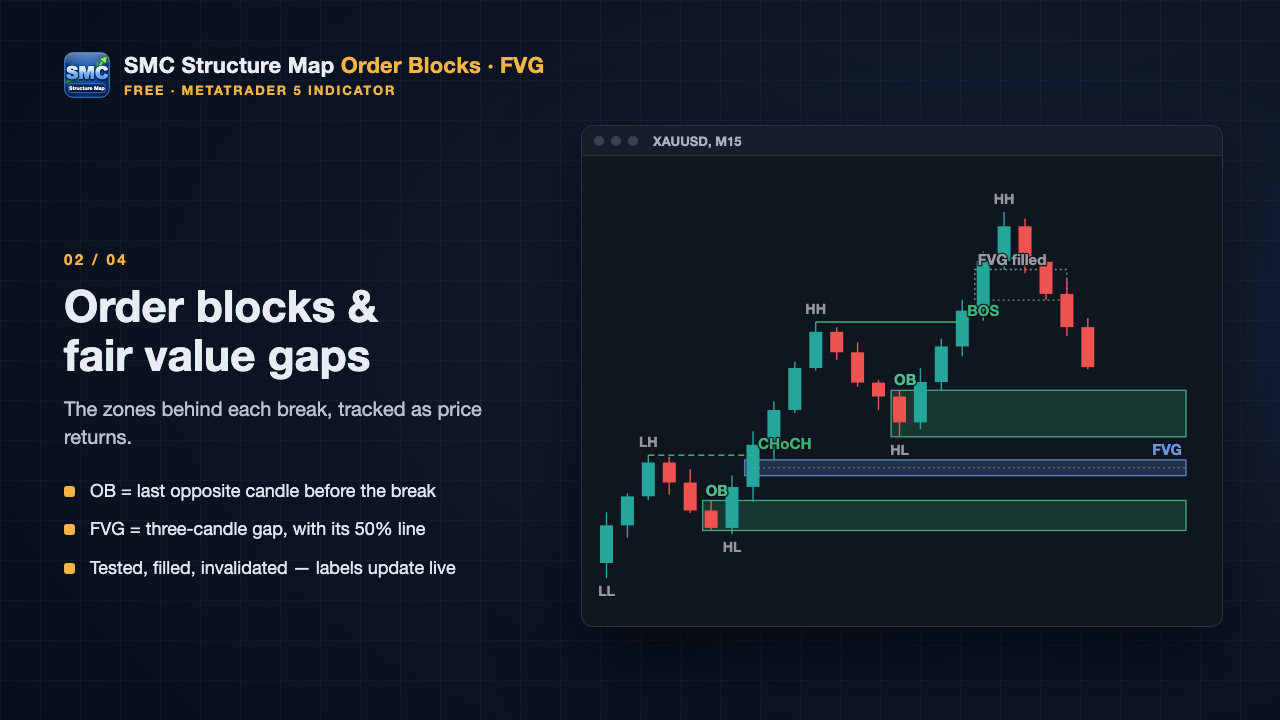

订单块和 FVG
- 订单块：结构突破前最后一根反向 K 线。
- FVG：三根 K 线留下的缺口，带 50% 中线和回补百分比。
- 价格回来后状态会更新：OB 已回测 / 已失效；FVG 已触及 / 50% / 已回补 / 跳空越过。
- 默认只画离现价最近的 3 个（每种区域、每个方向），面板会写出还有多少没画。
流动性扫掠
- K 线冲过已确认的摆动高 / 低点或前一交易日高 / 低点，收盘又回到里面。
高周期叠加（可选）
- 在当前图上叠加一个更高周期的结构、OB 和 FVG，标签带周期前缀，例如 [H1] OB 。
面板解读
- 最多 4 个更高周期的主结构方向。
- 共振评分 0–100%，规则和权重全部公开（见 §5）。它不是胜率，也不是买卖信号。
- 白话解读：结构、价格在区间里的位置、最近的区域、最近的扫掠，只陈述事实。
溢价、折价和 OTE（可选）
- 最近一段摆动区间的 50% 中线、溢价区 / 折价区和 61.8%–78.6% OTE 回撤区。
提醒
- K 线收盘确认后发弹窗、声音或 MT5 手机推送；不补发历史，多张图同一事件只提醒一次，推送限速。
其他
- 三个显示预设和一键开关，切换不用重新计算。
- 面板可拖动，按图表记住位置。
- 中文 / 英文，默认跟随终端语言。
- 深色 / 浅色图表自动配色，高分屏清晰。
- 给 EA 开发者的 14 个数据 buffer（§10）。
3. 判定规则
SMC 没有唯一的标准定义，不同指标画出来的东西会不一样。下面是本指标用的规则，全部写在这里，没有隐藏条件。

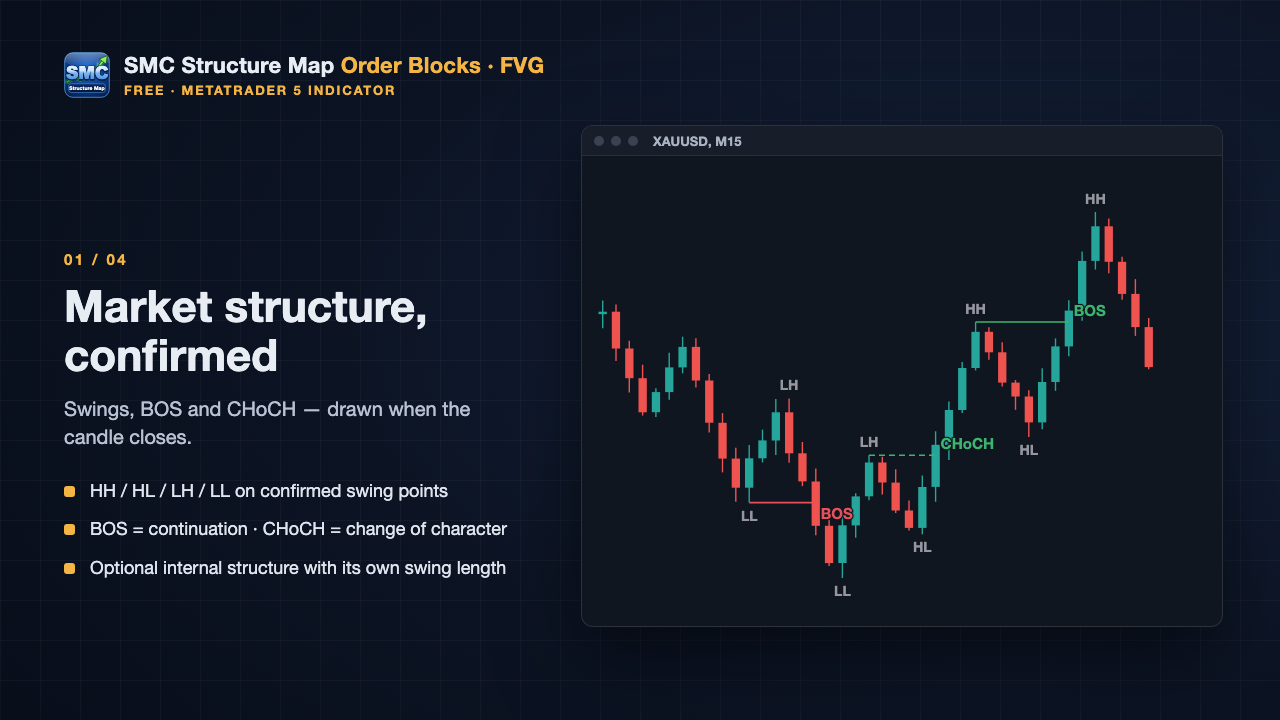

3.1 摆动点
- 摆动高点：这根 K 线的高点高于左边 N 根，且不低于右边 N 根。摆动低点反过来。
- 主结构 N = 5，内部结构 N = 2（参数可改）。
- 必须等右边 N 根全部收盘才确认。所以摆动点总是在它出现之后第 N 根 K 线收盘时才标出来，这是规则本身的延迟，不是滞后错误。
- 跟上一个同类摆动点比较，标 HH（更高的高点）、LH（更低的高点）、HL（更高的低点）、LL（更低的低点）。差值不超过 0.1 × ATR(14) 时标 EQH / EQL。
3.2 BOS 和 CHoCH
- 每套结构只跟踪最新确认的一个摆动高点和一个摆动低点。新的摆动点确认后，就替换掉旧的。
- 收盘价严格高于这个摆动高点，算向上突破；严格低于摆动低点，算向下突破。只有影线刺穿、收盘没过去，不算。
- 突破方向和当前结构方向相同 → BOS；相反 → CHoCH，方向随之改变。
- 刚开始还没有方向时，第一次突破只用来建立方向，不标 BOS 或 CHoCH。
- 每个摆动价位只会被突破一次。
3.3 订单块（OB）
- 只由主结构的 BOS / CHoCH 生成。
- 向上突破：往回找突破前最后一根阴线（收盘低于开盘）；向下突破找最后一根阳线。最多往回找 20 根，且不早于最近那个反向摆动点。找不到就不画。
- 区域 = 这根 K 线完整的最高价到最低价。
- 后来的 K 线碰到区域 → 已回测；看涨 OB 有 K 线收盘低于下沿（看跌 OB 收盘高于上沿）→ 已失效。
这里的“订单块”是一个价格区域的规则定义，不代表读到了真实的机构挂单。
3.4 公允价值缺口（FVG）
- 三根连续收盘的 K 线 A、B、C：C 的最低价高于 A 的最高价 → 看涨 FVG；C 的最高价低于 A 的最低价 → 看跌 FVG。
- 缺口小于 0.2 × ATR(14) 的不画。
- C 收盘后才出现。
- 回补按后来 K 线影线到达的最深处计算，只增不减：碰到近端边线 = 已触及，到中线 = 50%，到远端边线 = 已回补。
- 价格直接跳空越过整个缺口（中间没有成交）时标 跳空越过，不算回补。
3.5 流动性扫掠（Sweep）
- 参考价位：主结构当前跟踪的摆动高 / 低点，以及前一交易日的最高 / 最低价（只在日线以下周期）。
- 上方扫掠：K 线最高价严格高于参考高点，收盘又严格低于它。下方扫掠反过来。
- 只看同一根 K 线内冲过去又收回来。一个价位只算第一次扫掠。
- 图上标 Sweep ；前一交易日的标 Sweep PDH / Sweep PDL 。
3.6 高周期
- 只用已经收盘的高周期 K 线。正在形成的那根高周期 K 线不参与，它收盘后结果才更新。
- 高周期事件出现在当前图上该高周期 K 线收盘那一刻对应的位置。
- 首次加载时如果高周期数据还在下载，面板显示 ... （同步中），下载完自动出现。
4. 为什么不重绘
- 每个标记只在需要的 K 线全部收盘后才画出来，画出来之后位置和价格不再改变。
- 区域的状态会变（例如从“未回测”变成“已回测”），这是区域后来发生的事，不是改写历史。
- 失效或回补的区域默认隐藏。打开面板上的 失效区 可以灰色显示它们，历史一条都不会删。
- 什么情况下历史会重算：修改参数、补齐了缺失的历史数据、改变了分析的 K 线数量。这时候所有结果按新的条件从头算一遍。
开发时用策略测试器逐根推进，跟一次性加载历史比对过，两种算法的结果逐条一致。
5. 面板：多周期、共振评分、白话解读
5.1 多周期方向
从 M15、H1、H4、D1、W1 中取比当前图表高的前 4 个周期，用同样的主结构规则（只用已收盘 K 线）算方向：
| 图表周期 | 面板显示的周期 |
|---|---|
| M1 / M5 | M15 · H1 · H4 · D1 |
| M15 | H1 · H4 · D1 · W1 |
| H1 | H4 · D1 · W1 |
| H4 | D1 · W1 |
| D1 | W1 |
... 表示数据还在同步， - 表示历史不够。
5.2 共振评分 0–100%
多、空两边各算一个分数，等于下面满足的条件的权重之和。面板显示较高的一边，例如 共振 75% 偏多 ；两边相等时显示 多空相当 。
| 条件（多头；空头对称） | 权重 |
|---|---|
| 当前图表主结构向上 | 25 |
| 多周期：每个向上的周期得 20 ÷ 周期数 | 20 |
| 内部结构向上 | 15 |
| 收盘价在折价区得 10；主结构向上且在 OTE 内得 15 | 15 |
| 收盘价在一个有效的看涨 OB 或未回补的看涨 FVG 里 | 15 |
| 最近 20 根已收盘 K 线内有过下方扫掠 | 10 |
鼠标停在评分上，可以看到两边的分数和每一项是否满足（√ / ×）。
这个分数只说明当前有多少条已确认的条件指向同一边。它不是胜率，也不是买卖建议：分数高不代表接下来会涨，分数低也不代表会跌。

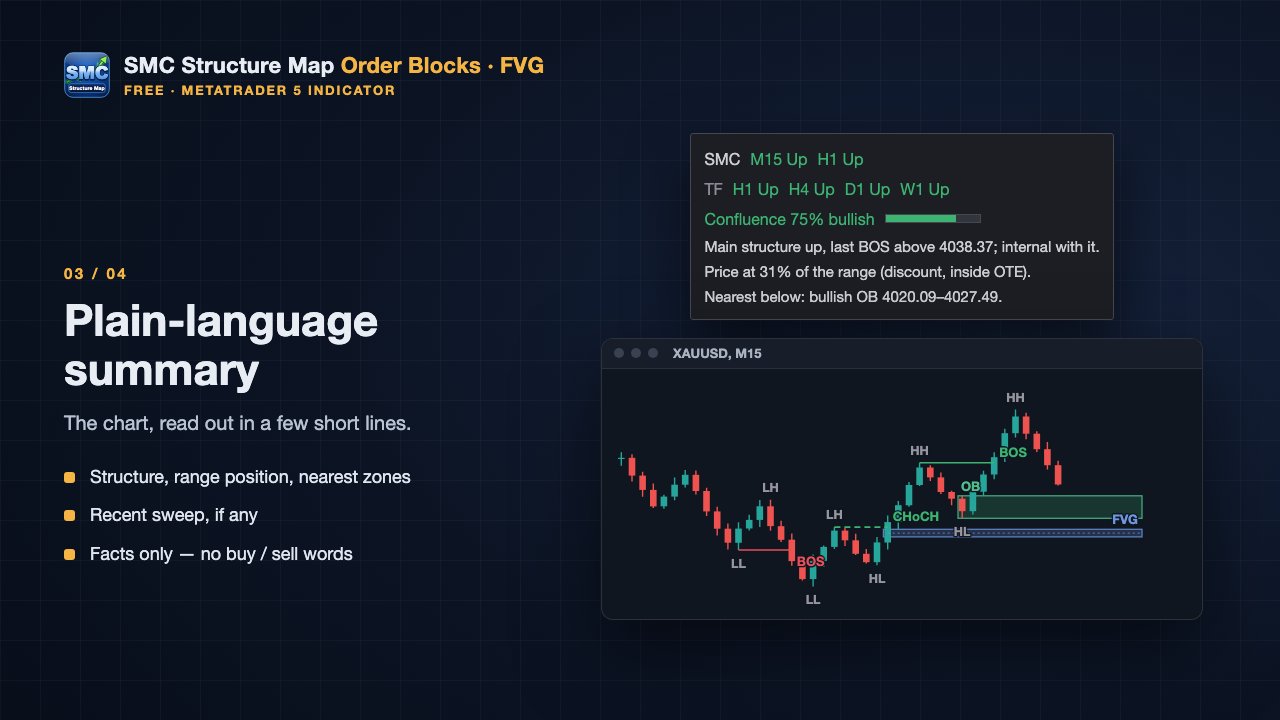

5.3 白话解读
最多 5 行，只写事实，例如：
- 主结构向上，最近一次 BOS 突破 4038.37（10.23 14:00）；内部结构同向。
- 价格在区间 31% 处（折价区，OTE 内），区间 3998.40–4061.20。
- 下方最近：看涨 OB 4020.09–4027.49。
- 10.23 09:15 跌破前日低点 4001.75 后收回。
内部结构和主结构方向相反时，第一行会写“内部结构反向（回调中）”。
图表太矮放不下时，会从下往上少显示几行，按钮始终可见。

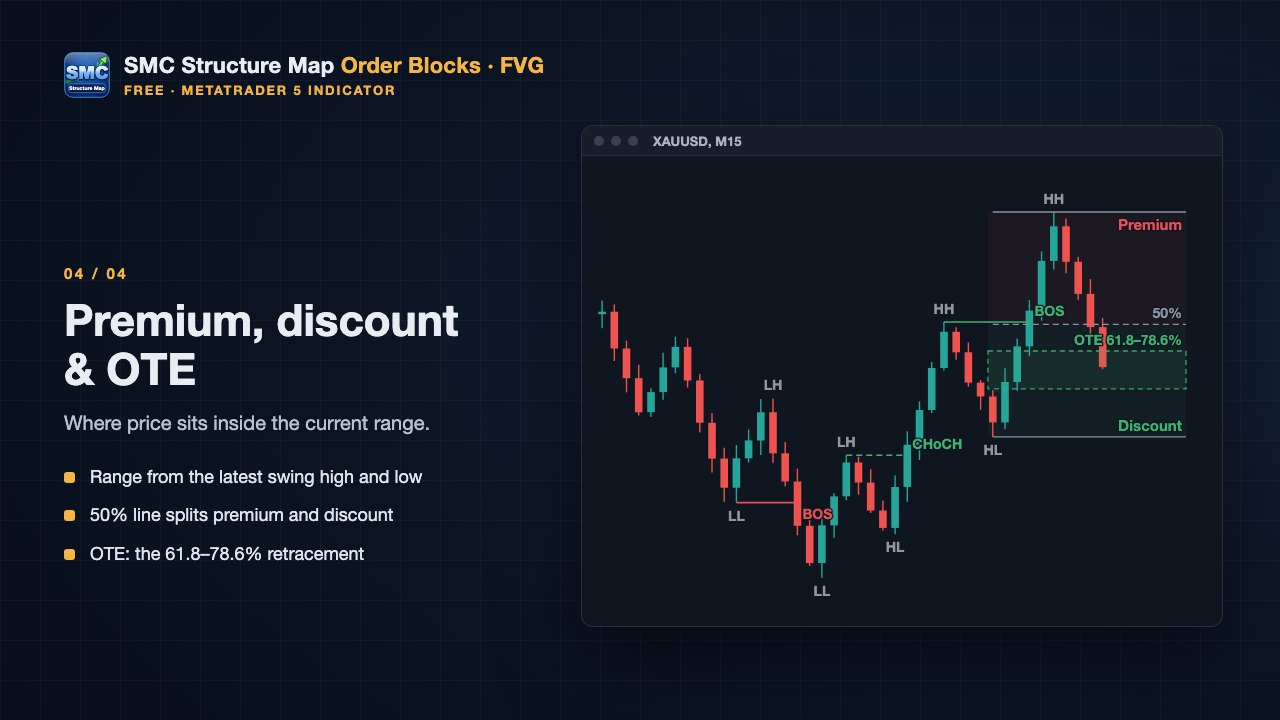

6. 溢价、折价和 OTE
- 区间：取最近确认的摆动高点和摆动低点，从较早那个开始到最后一根已收盘 K 线，这段的最高价和最低价。
- 中线 = 50%。上半是溢价区（Premium），下半是折价区（Discount）。
- OTE：主结构向上时，是从高点往下回撤 61.8%–78.6% 的那一段；向下时从低点往上回撤 61.8%–78.6%。方向还没确认时不画 OTE。
- 只画当前这一个区间，不画扩展目标位。
- 默认关闭，点面板上的 区间 打开。关着的时候也照常计算，评分和解读会用到它。
7. 安装和第一次使用
- 从 Market 下载 SMC Structure Map Order Blocks FVG：[商品链接]。
- 打开一张图（例如 XAUUSD M15），在「导航器 → 指标 → Market」里把它拖到图上，点「确定」。
- 几秒后图上出现结构和区域，左上角出现面板。默认参数不改就能用。
- 想要高周期叠加：点面板上写着周期名的按钮（默认 H1 ）。想换成别的周期，在指标属性里改 Higher timeframe 。
- 想要提醒：在指标属性的 Alerts 分组里打开 Alerts (master switch) （见 §9）。
面板怎么用
| 位置 | 作用 |
|---|---|
| 第一行 | 当前主结构方向（向上 / 向下 / 未确认）；打开高周期时显示高周期方向。右边 中 / EN 切换语言， - / + 收起 / 展开面板 |
| 多周期行、评分行 | 见 §5 |
| 结构 区域 完整 | 三个显示预设（见下表） |
| 主结构 内部结构 OB FVG | 单独显示 / 隐藏 |
| 扫掠 H1 失效区 区间 解读 | 扫掠、高周期叠加、灰色显示失效区域、溢价折价区间、面板解读 |
| 最下面两行 | 区域显示了几个、还有几个没画；分析范围（从哪天起，共多少根） |
| 预设 | 显示 |
|---|---|
| 结构 | 主结构线、方向和摆动点 |
| 区域（默认） | 主结构 + 最近的有效 OB / FVG |
| 完整 | 主结构、内部结构、OB、FVG、扫掠 |
- 预设只管显示，不改变计算。单独点了某个开关之后，预设按钮会变成都不亮（自定义组合）。
- 高周期、失效区、区间、解读四个开关独立于预设。
- 按住面板空白处可以拖到任意位置。位置和开关状态按图表保存，切周期、重启终端后保持。
- 鼠标停在任何标记上，可以看到它的类型、价格、来源时间、确认时间和当前状态。
8. 参数
面板上能切换的项目（预设、语言、颜色、失效区、解读、区间、高周期开关），参数里的值只在第一次加载时生效，之后以面板为准。这样切换显示不用重新计算。
| 参数 | 默认 | 说明 |
|---|---|---|
| Draw on the chart | true | 设 false = 只计算不画图，给 EA 读数据用（§10） |
| Structure | ||
| Swing length | 5 | 主结构摆动点左右各要几根 K 线。越大结构越大、确认越晚 |
| Internal structure swing length | 2 | 内部结构的摆动长度 |
| Bars to analyse | 3000 | 分析多少根 K 线。改它会改变计算起点，最早的结构可能不同 |
| ATR period | 14 | 用于 FVG 最小尺寸和 EQH / EQL 容差 |
| Equal high / low tolerance (x ATR) | 0.1 | 差值不超过多少倍 ATR 算 EQH / EQL，只影响标签 |
| Zones | ||
| Order block lookback (bars) | 20 | 往回找反向 K 线最多几根 |
| Minimum FVG size (x ATR) | 0.2 | 小于这个尺寸的缺口不画 |
| Zones shown per type and direction | 3 | 每种区域、每个方向最多画几个 |
| Which zones to show | Nearest | Nearest = 离现价最近；Newest = 最新形成 |
| Higher timeframe | ||
| Show one higher timeframe | false | 也可以用面板按钮开关 |
| Higher timeframe | H1 | 必须高于当前图表周期，否则面板提示原因，不会自动改成别的周期 |
| Display（仅首次生效） | ||
| Display preset | Zones | Structure / Zones / Full |
| Also show invalidated / filled zones | false | 灰色显示失效、已回补的区域 |
| Language | Auto | Auto（跟随终端）/ English / 中文 |
| Colors | Auto | Auto（按图表背景）/ Dark / Light |
| Panel summary | true | 多周期、评分、白话解读 |
| Premium / discount range and OTE | false | 区间和 OTE |
| Alerts | 见 §9 |
9. 提醒
在指标属性的 Alerts (on candle close) 分组里设置：
| 参数 | 默认 | 说明 |
|---|---|---|
| Alerts (master switch) | false | 总开关 |
| BOS / CHoCH | true | 当前周期主结构 |
| First touch of an OB / FVG | true | OB 首次回测、FVG 首次触及 |
| OB invalidated, FVG 50% / filled / gapped | false | 其余区域状态变化 |
| Sweeps | false | 扫掠 |
| Higher-timeframe BOS / CHoCH | false | 需要同时打开高周期 |
| Pop-up / Sound / Push | true / false / false | 手机推送需要在「工具 → 选项 → 通知」里填 MetaQuotes ID |
- 提醒在 K 线收盘确认后才发，所以会比价格碰到晚一根 K 线。
- 加载指标、切换周期、重启终端时不补发历史事件；断线重连后积压的旧事件也不补发。
- 同一终端里几张图是同一品种、同一周期时，同一事件只提醒一次。
- 同一根 K 线超过 3 个事件合并成一条。手机推送每分钟最多 6 条，超出合并发送。
- 策略测试器里不弹窗、不响铃、不推送。
提醒示例： SMC XAUUSD M15｜看涨 BOS 4123.45（M15 10:15 收盘确认） 。语言跟随面板，时间是交易服务器时间。
10. 给自己的 EA 用（buffer）
用 iCustom + CopyBuffer 读取。第一个参数传 false ，得到一个只计算、不画图、不发提醒的副本：
int h = iCustom(_Symbol, _Period, "Market\\SMC Structure Map Order Blocks FVG", false);
从 Market 安装的指标在 MQL5\Indicators\Market\ 下，所以路径要带 Market\\ 。
| Buffer | 含义 | 值 |
|---|---|---|
| 0 | 主结构方向 | -1 向下、0 未确认、1 向上 |
| 1 | 主结构事件 | ±1 BOS、±2 CHoCH、±3 初始突破；正数 = 向上 |
| 2 | 被突破的价位 | 摆动点价格 |
| 3 | 内部结构事件 | 同 Buffer 1 |
| 4 / 5 | 新看涨 OB 下沿 / 上沿 | 只在生成它的 BOS / CHoCH K 线上有值 |
| 6 / 7 | 新看跌 OB 下沿 / 上沿 | 同上 |
| 8 / 9 | 新看涨 FVG 下沿 / 上沿 | 只在第三根 K 线（C）上有值 |
| 10 / 11 | 新看跌 FVG 下沿 / 上沿 | 同上 |
| 12 | 上方扫掠的参考价位 | 一根 K 线有多个时取离收盘价最近的 |
| 13 | 下方扫掠的参考价位 | 同上 |
- 没有事件时是 EMPTY_VALUE 。正在形成的 K 线（shift 0）全部是 EMPTY_VALUE ，请读 shift 1 及更早。
- 事件写在确认它的 K 线上，之后不再改变。EA 在新 K 线开盘时读 shift 1 即可。
- 首次加载要等历史算完： BarsCalculated(h) 小于 Bars(_Symbol,_Period) 时先不读，下一个 tick 再试。
- 要改其他参数时，按参数顺序依次传；每个分组标题也占一个位置，用 "" 占位。例如关闭高周期：
iCustom(_Symbol,_Period,"Market\\SMC Structure Map Order Blocks FVG", false,"",5,2,3000,14,0.1,"",20,0.2,3,0,"",false);
漏掉分组位置会让后面的参数全部错位，指标报 invalid inputs 。 - 这些是计算 buffer，MT5 的「数据窗口」里看不到， CopyBuffer 读取不受影响。
- 只提供当前图表周期的数据。面板上的多周期、评分和解读不进 buffer。
11. 常见问题
| 现象 | 原因 / 解决 |
|---|---|
| 摆动点比价格晚出现几根 K 线 | 正常：要等右边 5 根（Swing length）K 线收盘才确认 |
| 价格碰到区域了，提醒没马上来 | 提醒在 K 线收盘后才发 |
| 图上区域比我想的少 | 默认每种、每个方向只画 3 个离现价最近的；面板最下面写着还有几个没画。可以改 Zones shown per type and direction |
| 一个 OB / FVG 不见了 | 它失效或被回补了。打开面板上的 失效区 可以灰色看到 |
| 改了参数里的语言 / 预设，好像没变化 | 改了参数会以新值覆盖一次；平时请直接用面板按钮 |
| 高周期按钮显示 ... | 高周期数据还在下载，稍等会自动出现 |
| 面板写着“H1 必须高于 H1” | 高周期要高于当前图表周期，换一个更高的周期 |
| 和别的 SMC 指标画得不一样 | SMC 没有统一定义，本指标的规则见 §3 |
| 手机收不到推送 | 在「工具 → 选项 → 通知」里填 MetaQuotes ID 并启用 |
| 同一品种开了几张图，只收到一次提醒 | 正常，同一事件只提醒一次 |
| EA 读到的 shift 0 全是空值 | 正常，请读 shift 1 |
| 策略测试器 | 可以运行，可视化模式下能看到逐根形成的过程；测试器里不发提醒 |
12. 局限
- 只支持 MetaTrader 5。
- SMC 的各个概念没有统一定义。本指标按 §3 的规则画图，别的工具可能画法不同。
- 只用价格（开高低收）和 ATR，不用成交量、订单簿或任何外部数据。“订单块”“流动性”是对价格形态的称呼，不代表读到了真实的机构订单或止损分布。
- 确认本身有延迟：摆动点要等几根 K 线，突破要等收盘。这是为了不重绘必须付出的代价。
- 共振评分和白话解读描述的是当前状态，不预测行情，不是交易建议。
