MultiPeriod Sync Charts

MultiPeriod Sync Charts — 自动多周期对齐

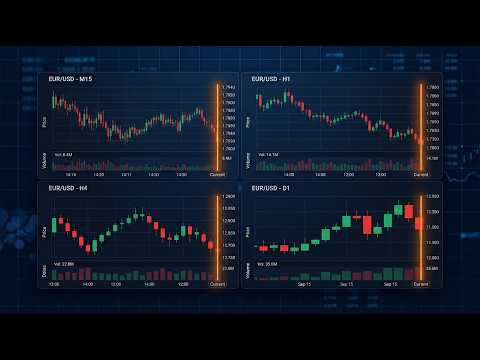

MultiPeriod Sync Charts 是一款不交易的辅助工具，它能把同一品种、四个不同周期（如 M15 / H1 / H4 / D1）的图表，精确对齐到同一个时间点。在任意一张图上点击或拖动，其余三张图会瞬间对齐到该 K 线的周期结束时刻——无需手动逐图翻找，即可阅读多周期共振。它是一款复盘训练辅助工具：通过回顾任意时刻大小周期如何对齐，建立多周期共振盘感，强化你的 K 线与指标形态识别能力。

核心功能

• 一键对齐：在主图点击一根 K 线，四张图全部对齐，使该 K 线的周期结束时刻位于每张图右边缘。
• 拖动对齐：在主图或副图拖动；拖动中其余三图冻结，松手瞬间四图一起对齐到位。
• 独立浏览与缩放：每张图可独立自由滚动、独立缩放——纯浏览永不触发同步、永不弹回，对齐始终锚定在同一时刻。
• 竖线标记：每次对齐后，四张图各画一条可配置的竖线，标出对齐时刻，始终可见。
• 全局暂停：一个按钮同时暂停四图联动（滚轮浏览仍可用）；任意图可恢复。按钮状态四图同步。按钮区域为对齐豁免区，点它不触发同步。
• 双击过滤：短点击与双击区分，你可照常选中对象 / 打开右键菜单而不触发对齐。
• 双语界面：自动识别终端语言（中文 / 英文），也可手动锁定。
• 11 个可调参数：点击/拖动同步开关、界面语言、调试日志、暂停按钮配色、竖线颜色/线型/宽度、双击窗口、对齐偏移。

工作原理

各实例通过 MT4 全局变量通信——无需 DLL、无需联网。在四张图上各挂一份（同品种、任意周期）。用 MT4 纵向平铺（Alt+R）快速排成 2×2，再按需调整周期顺序。

环境要求

• MetaTrader 4 终端。
• 四张图同一交易品种。
• 必须开启自动交易（EA 用到定时器；它从不下单）。
• 四图窗口排成 2×2（Alt+R 自动平铺）。

输入参数

• InpLanguage — 界面语言：自动(识别) / 英文 / 中文
• InpSyncOnClick — 点击 K 线时同步（开/关）
• InpSyncOnDrag — 拖动时松手同步（开/关）
• InpDblClickMs — 双击判定窗口毫秒（默认 300）；手慢就调大
• InpAnchorOffset — 对齐落点向内偏移根数（默认 0）
• InpDebugLog — 向日志写诊断信息（开/关）
• InpPauseClrRun — 运行中暂停按钮底色
• InpPauseClrPaused — 已暂停时暂停按钮底色
• InpMarkColor — 竖线颜色
• InpMarkStyle — 竖线线型（实线/虚线/点线…）
• InpMarkWidth — 竖线宽度（像素）

注意事项 / 限制

• 本工具是分析辅助，不是交易机器人。它不开仓、不改仓、不平仓。
• 对齐的是"时间点"，不是缩放 / 根数——每张图保留自己的缩放。
• 更新 .ex4 后只需重启 MT4（或重载图表）——EA 自动加载新文件，无需删除重挂。
• 租赁到期自动失效、EA 自动从图表移除——本工具不交易、无持仓需管理，移除安全无副作用。

常见问题

问：它交易吗？
答：不交易，只对齐图表。

问：为什么挂四份？
答：通常多周期共振使用四个不同周期，规避风险和把握机会更准确。

问：可以用不同品种吗？
答：四图必须同一品种。

问：只能靠试用版吗？
答：市场免费试用版只能在策略测试器运行，无法展示本工具四图交互特性。用一个月低价租赁在实盘图表上体验。

使用说明书

它能实现的目的

一次点击/拖动，4 张图对齐到同一时间点，省去人工逐图找点，更轻松的制作标准图，便于进行交易系统的训练，提升盘感。

功能边界（必读）

• 它不是交易 EA，完全不交易。只负责图表对齐与显示，不会开仓、平仓、下任何单。图表左上角 EA 显示"哭脸"是正常的。
• 必须 4 张图是"同一品种"。品种不同则对齐毫无意义。
• 4 张图要在同一个 MT4 终端里。靠全局变量通信，跨终端/跨账户无法联动。
• 它不会替你摆放窗口。可用 MT4 的纵向平铺（Alt+R）把多图自动排成 2×2，再按自己习惯调整周期顺序。
• 对齐的是"时间点"，不是"缩放 / 根数"。每张图保留自己的缩放和 K 线宽度，只把"同一个时刻"对到各自右边缘。
• 需要开启 AutoTrading（自动交易按钮变绿），EA 才运行。虽然不交易，但 MT4 要求 EA 运行定时器必须开启它。
• 暂停是全局联动的。在任意一张图点暂停，4 张图会全部挂起同步；再点恢复才重新生效。
• 它只管理自己的竖线标记。对齐画的橙色竖线（对象名前缀 MPS_VL_）自动更新/删除；你手动画的线它绝不碰。
• MT4 不会热更新 EA。换了 .ex4 文件或改了参数后，关闭并重启 MT4（或重新加载图表）即可——图表上的 EA 会自动使用新文件，不需要删除 EA 再重新拖挂。
• 各图可独立缩放。每张图可各自放大/缩小；缩放只改变当前图视图、不触发对齐，对齐始终锚定在同一时刻。
• 画线工具十字线的取消方式。若图表只有主图、没有副图，无法通过在副图单击左键取消画线状态；请在主图上右键取消画线状态。

使用前准备

一台已安装 MT4（build 147631 或相近版本）的电脑；一个交易品种（如 EURUSD）的行情数据已下载（不同周期都要有历史数据）；4 个图表窗口，同一品种、不同周期；已部署 MultiPeriodSync.ex4。

安装与挂载

• 把 MultiPeriodSync.ex4 复制到 MT4 的 MQL4\Experts\ 目录下。
• 刷新导航器（Ctrl+N → 右键"智能交易系统(EA)"→ 刷新）或重启 MT4。
• 打开 4 张图：同一品种、4 个不同周期，各开一个窗口。
• 从导航器把 MultiPeriodSync 拖到这 4 张图上（弹设置框，点"确定"用默认参数）。
• 开启自动交易（AutoTrading 按钮变绿）。此时 EA 图标可能是"哭脸"——正常，它不交易。
• 摆好布局：用 Alt+R（纵向平铺）自动排成 2×2，再按习惯调整周期顺序。

验证是否生效：每张图左上角会出现两行 HUD 状态文字，其中含有版本号（应为 V1.82 或更新）。

日常操作指引

点击对齐（最常用）：在任意一张图的主图区域（价格区，不含副图指标区、不含底部时间轴）点击某根 K 线 → 4 张图把这个被点 K 线的周期结束时刻对齐到各自右边缘。点击只认主图。

拖动对齐：按住左键拖动（主图或副图都可以）→ 拖动过程中，其余 3 张图冻结不动 → 松手瞬间，4 张图一起把"右边缘 K 线的开盘时刻"对齐到各自右边缘。

滚轮浏览 / 独立滚动（不触发对齐）：滚轮左右滚动 = 纯浏览。每张图可单独自由滚动，互不影响；滚动永不触发对齐、也永不把视图弹回。

双击 = 选中对象（不触发对齐）：图上双击（InpDblClickMs 毫秒内同位置再次点击）被识别为"双击"，用于选中画线/对象以便右键编辑——双击不会触发对齐。如果你手慢、两次点击间隔偏长、双击总被误判成单击对齐，可把 InpDblClickMs 调大（如 400~500）。

暂停 / 恢复按钮（对齐豁免区域）：每张图左上角 HUD 正下方有一个小按钮（20×18 像素）。橙色底 || = 运行中（点一下全局暂停，4 图全部停止同步，滚轮浏览仍可用）；深绿底 >> = 已暂停（点一下全局恢复）。按钮区域是对齐豁免区，点它不会触发对齐。

竖线标记：每次成功对齐后，4 张图会各画一条橙色实线（1 像素）竖线，标出对齐的那个时刻。旧的对齐线自动删除、不会越画越多。你手动画的线不受影响。

独立缩放（不触发对齐，各自保持状态）：在任意一张图上放大缩小，只改变当前图的缩放状态和 K 线粗细——各图互不影响、不触发对齐、不会被其他图的对齐拉走缩放。缩放后再点击/拖动对齐，4 图依旧对齐到同一时刻：小周期放大看细节、大周期缩小看结构，两不误。

操作常见问题

问：EA 显示哭脸，是不是坏了？
答：不是。哭脸=无交易，本工具本来就不交易，正常。

问：点了图，其他图不动？
答：依次检查：① AutoTrading 变绿了吗？② 4 张图同一品种吗？③ HUD 版本号对吗？④ 点击落在主图价格区吗？

问：4 张图对齐后差了 1 根 K 线？
答：极少数情况，把 InpAnchorOffset 设为 1 微调。

问：日志一直在刷，太吵？
答：把 InpDebugLog 设为 false，Journal 立即静默，HUD 不受影响。

问：双击总被误判成对齐？
答：你多半是手慢，把 InpDblClickMs 调大（如 400~500），让"双击"判定更宽松。

问：竖线没出现？
答：先确认对齐是否真的触发；竖线只在对齐成功时出现，且只动 MPS_VL_ 前缀的线。

问：画线十字线取消不掉？
答：若没有副图，在主图上右键取消画线状态。

排错与重载（重要）

MT4 不会热更新 EA。换文件/改参数后，重启 MT4（或重新加载图表）即可生效——图表上的 EA 会自动加载新文件，无需删除 EA 再拖挂。若仍异常，看 HUD 版本号与 Journal 日志（MQL4\Logs\<日期>.log），必要时打开 InpDebugLog 获取更详细日志。
