Optimierte Anzeige für konsolenartige Diagrammtextausgabe - Bibliothek für den MetaTrader 5

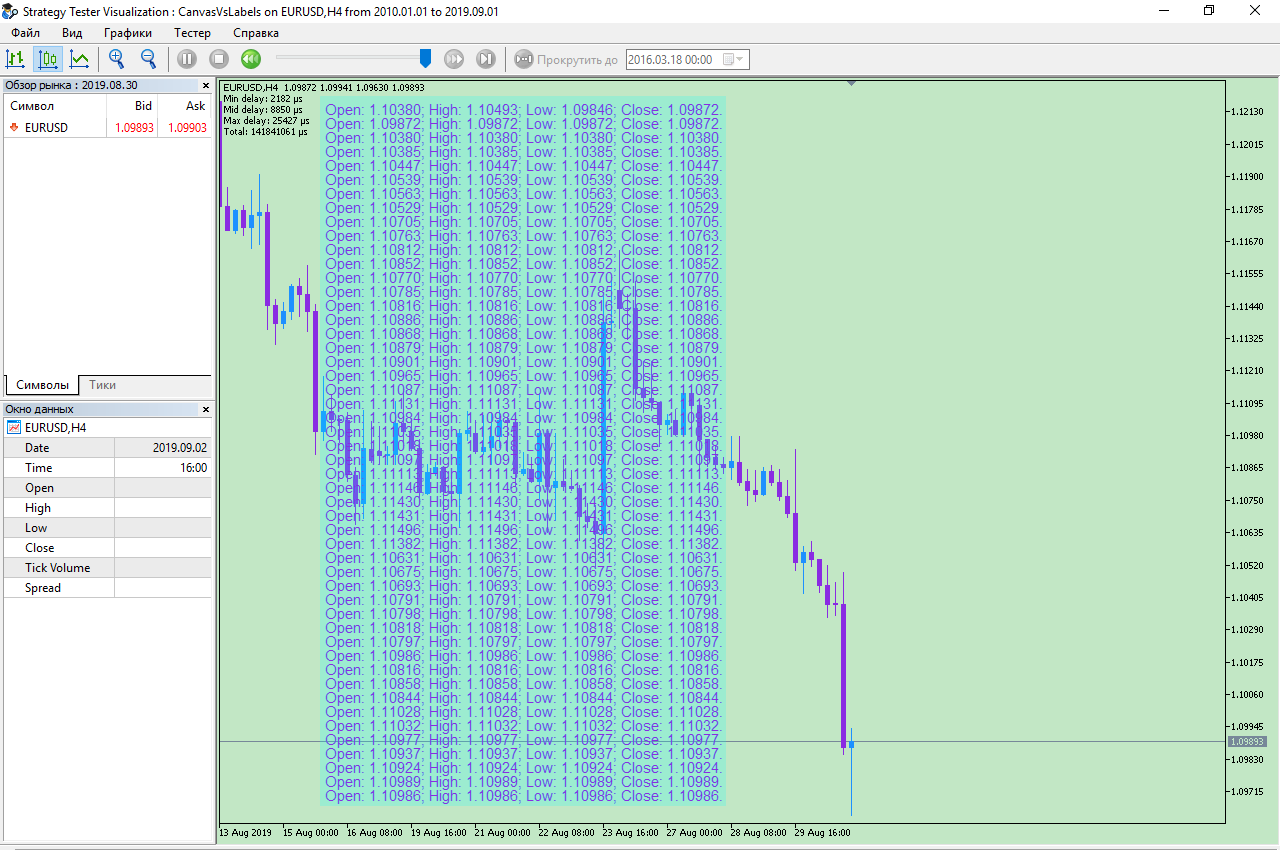

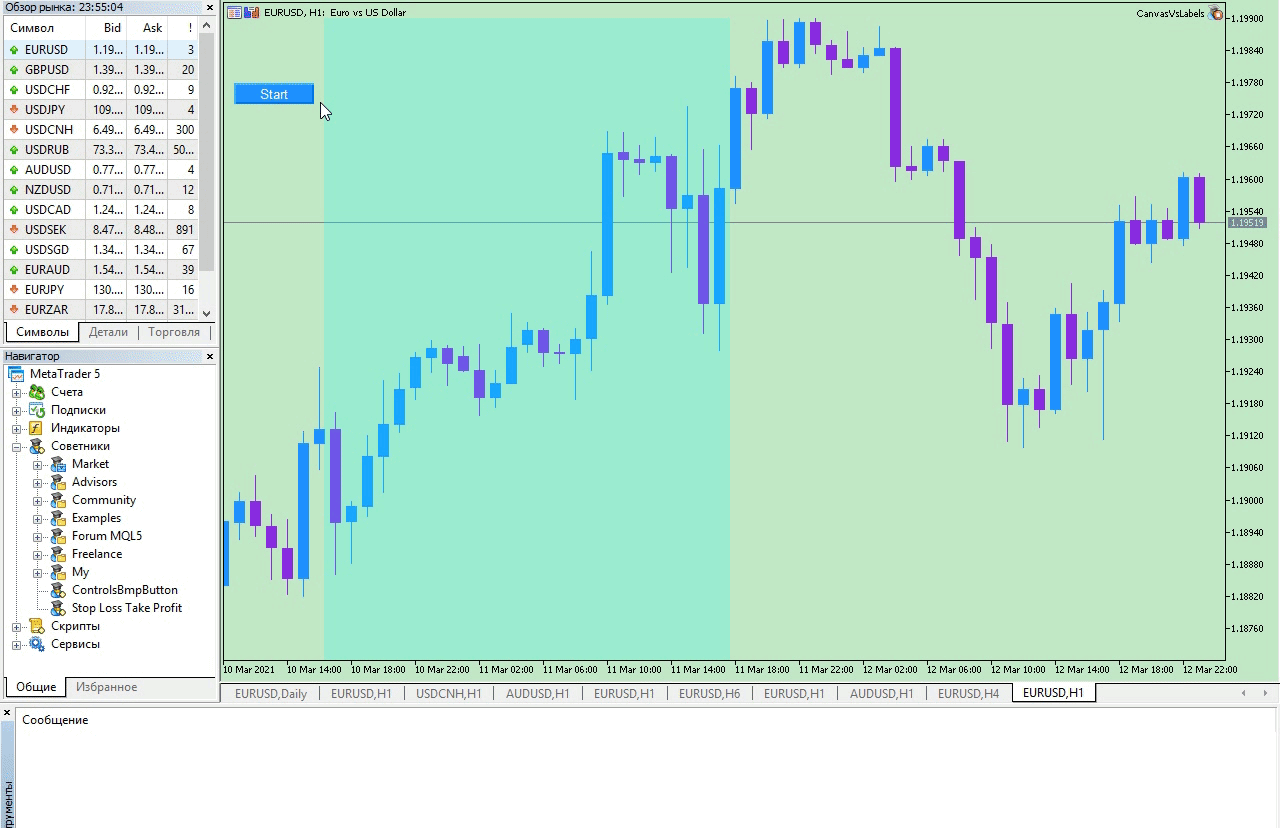

Die Bibliothek enthält zwei Arten von Anzeigen. Die erste, LabelsDisplay, basiert auf CChartObjectLabel. Die zweite, CanvasDisplay, basiert auf CCanvas. Die Anzeigen sind für die Rendering-Frequenz optimiert. Neben dem Haupt-Expert Advisor, der die Arbeit der Displays Demo.mq5 demonstriert, gibt es zwei weitere Varianten, CanvasVsLabelsTester.mq5, um Messungen ausschließlich im Tester auf Ticks durchzuführen. Und die universelle CanvasVsLabels.mq5, die Messungen sowohl im Tester als auch auf dem Chart durchführt. Diese Messungen können miteinander verglichen werden. Weitere Einzelheiten zum Vergleich der Geschwindigkeit von Anzeigen finden Sie unter dem Link Canvas vs Labels.

//+------------------------------------------------------------------+
//|ChartDisplayDemo.mq5 |
//|Urheberrecht 2021, © Cyberdev |
//| https://www.mql5.com/en/users/cyberdev/seller |
//+------------------------------------------------------------------+
#property copyright "Copyright 2021, © Cyberdev".
#property link      "https://www.mql5.com/en/users/cyberdev/seller"
#property version   "1.00"

//+------------------------------------------------------------------+
//||
//+------------------------------------------------------------------+
#include "cyberdev\ChartDisplay.mqh"

//+------------------------------------------------------------------+
//||
//+------------------------------------------------------------------+
enum OutType {
  otCanvas, // Leinwand
  otLabels  // Etiketten
};

//+------------------------------------------------------------------+
//||
//+------------------------------------------------------------------+
input OutType outType = otLabels; // outType - Art der Anzeige
input int nLines = 50; // nLines - Anzahl der Zeilen auf dem Display
input bool optimizeUpdate = false; // optimiseUpdate - Optimierung für Etiketten
input int bWidth = 406; // bWidth - Breite der Anzeige
input int lY_Dist = 14; // lY_Dist - Abstand zwischen den Linien
input bool back = false; // Rückseite - Hintergrund für Etiketten

//+------------------------------------------------------------------+
//||
//+------------------------------------------------------------------+
Strings * display;
CChart Chart;

//+------------------------------------------------------------------+
//| Experteninitialisierungsfunktion|
//+------------------------------------------------------------------+
int OnInit() {
  Chart.Attach(ChartID());
  Chart.ShowGrid(false);
  Chart.ColorBackground(C'194,231,197');
  Chart.ColorBarUp(clrDodgerBlue);
  Chart.ColorBarDown(clrBlueViolet);
  Chart.ColorCandleBull(clrDodgerBlue);
  Chart.ColorCandleBear(clrBlueViolet);
  Chart.ColorForeground(clrBlack);
  switch (outType) {
  case otCanvas:
    display = new CanvasDisplay();
    break;
  case otLabels:
    display = new LabelsDisplay();
    break;
  default:
    return INIT_FAILED;
  }
  if ((outType == otLabels && back &&
       !dynamic_cast<LabelsDisplay *>(display).createExt(nLines, 10, 10, bWidth, lY_Dist)) ||
       !display.create(nLines, 10, 15, bWidth, lY_Dist))
    return INIT_FAILED;
  return(INIT_SUCCEEDED);
}
//+------------------------------------------------------------------+
//| Experten-Deinitialisierungsfunktion|
//+------------------------------------------------------------------+
void OnDeinit(const int reason) {
  if (CheckPointer(display) == POINTER_DYNAMIC)
    delete display;
  Chart.Detach();
}

//+------------------------------------------------------------------+
//||
//+------------------------------------------------------------------+
#define  concatenate(_rate)                                                         \
 ("Open: " + DoubleToString(rates[_rate].open, digits) +                           \
  "; High: " + DoubleToString(rates[_rate].high, digits) +                         \
  "; Low: " + DoubleToString(rates[_rate].low, digits) +                           \
  "; Close: " + DoubleToString(rates[_rate].close, digits) + ".")


//+------------------------------------------------------------------+
//| Experten-Tick-Funktion|
//+------------------------------------------------------------------+
void OnTick() {
  MqlRates rates[];
  int digits = (int)SymbolInfoInteger(_Symbol, SYMBOL_DIGITS);
  static datetime time = 0;
  datetime cTime;
  static bool firstRun = true;
  bool triggered = false;
  if (CopyRates(NULL, PERIOD_CURRENT, 0, 2, rates) != 2)
    return;
  display.setText(concatenate(1));
  cTime = rates[0].time;
  if (cTime != time) {
    if (!firstRun) {
      display.push();
      display.setText(concatenate(0));
    }
    time = cTime;
    firstRun = false;
    triggered = true;
  }
  if(outType == otLabels && optimizeUpdate) {
    if (triggered)
      display.update();
    else
      dynamic_cast<LabelsDisplay *>(display).updateOne();
  }
  else
    display.update();
}
//+------------------------------------------------------------------+

Um die oberste Zeile zu aktualisieren, müssen Sie die setText-Methode der Klasse, die Sie verwenden, aufrufen. Um den Text in die darunter liegende Zeile zu verschieben, wird die push-Methode der verwendeten Klasse aufgerufen . Und um den hinzugefügten/aktualisierten Text auf dem Display anzuzeigen, verwenden Sie die update-Methode einer der Klassen. Zusätzlich zu dieser Methode verfügt die Klasse LabelsDisplay über eine weitere Methode updateOne, die die Anzeige um mehr als das Doppelte beschleunigen kann. Sie wird nur dann aufgerufen, wenn die oberste Zeile aktualisiert werden muss. Wenn die Push-Methode aufgerufen wurde, sollte man danach die Update-Methode anstelle von updateOne aufrufen .

Eingabeparameter

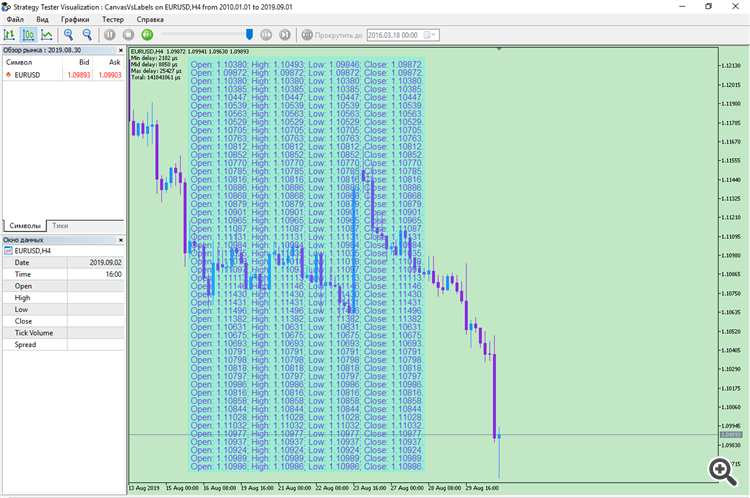

Es ist also möglich, die Informationen im Diagramm in 5 verschiedenen Modi anzuzeigen.

1. Leinwand
2. Beschriftungen
3. Beschriftungen mit optimierter Textausgabe
4. Etiketten mit Canvas-Hintergrund
5. Beschriftungen mit Hintergrund, plus, Optimierung

Die Verwendung eines Hintergrunds im Modus outType: Etiketten führt zu etwa der gleichen Belastung wie die Verwendung anderer zusätzlicher Diagrammobjekte. Das bedeutet, dass sich die Zeit für die Textausgabe auf dem Display leicht erhöht.
