cIntBMP - bibliothèque permettant de créer des images au format BMP - bibliothèque pour MetaTrader 5

Cette classe est destinée à la création programmatique d'images BMP.

Exemple :

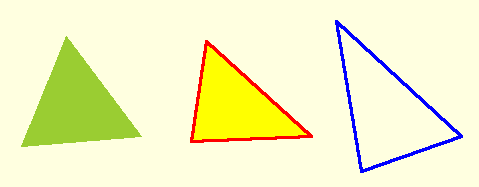

Triangles. Méthode DrawTriangle()

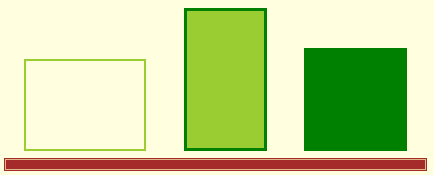

Rectangles. Méthode DrawRectangle()

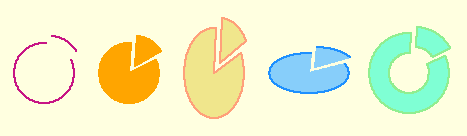

Secteurs. Méthode DrawCircle()

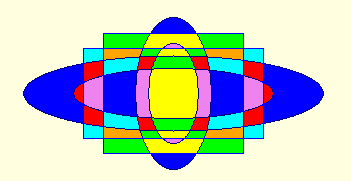

Remplissage. Méthode Fill()

Installation et utilisation :

Copiez le fichier cIntBMP.mqh dans le répertoire MQL5/Include. Outre le fichier contenant la classe, vous trouverez en pièce jointe le fichier eBMP illustrant le fonctionnement de la classe. Copiez le fichier dans le répertoire MQL5/Experts, ouvrez-le dans l'éditeur, compilez-le, puis exécutez-le sur le graphique.

Pour utiliser la classe dans votre programme :

1. Importez le fichier contenant la classe :

#include <cIntBMP.mqh>

2. Déclarez la classe, par exemple avec le nom « bmp » :

cIntBMP bmp;

3. Définir les dimensions et la couleur d’arrière-plan (méthode Create(...) ; description détaillée des méthodes ci-dessous).

4. Dessiner.

5. Enregistrer (méthode Save(...)).

6. Afficher (méthode Show(...));

À la fin du travail :

1. Supprimer l'objet graphique (Hide(...)).

2. Supprimer le fichier (Delete(...)).

Méthodes et paramètres :

• Create(int aSizeX, int aSizeY, int aBGColor) - définition des dimensions de l'image et de la couleur d'arrière-plan.
  aSizeX - largeur en pixels ;
  aSizeY - hauteur en pixels ;
  aBGColor - couleur d'arrière-plan ;

• SetDrawWidth(int aWidth) – définit l'épaisseur du trait.
  aWidth – épaisseur.

• DrawDot(int aX, int aY, int aColor) - dessine un point.
  aX - coordonnée X ;
  aY - coordonnée Y ;
  aColor - couleur ;

• DrawLine(int aX1, int aY1, int aX2, int aY2, int aColor) - dessine une ligne.
  aX1, aY1 - coordonnées d’une extrémité de la ligne ;
  aX2, aY2 - coordonnées de l’autre extrémité de la ligne ;
  aColor - couleur ;

• DrawRectangle(int aX1, int aY1, int aX2, int aY2, int aColor, bool aSolid=false) - dessine un rectangle.
  aX1, aY1 - coordonnées d'un coin du rectangle ;
  aX2, aY2 - coordonnées de l'autre extrémité, opposée en diagonale ;
  aColor - couleur ;
  aSolid - true : rempli, false : contour.

• DrawTriangle(int aX1, int aY1, int aX2, int aY2, int aX3, int aY3, int aColor, bool aSolid=false) - dessin d'un triangle.
  aX1, aY1, aX2, aY2, aX3, aY3 – coordonnées des sommets ;
  aColor – couleur ;
  aSolid – true : plein, false : contour.

• DrawCircle(int aX, int aY, int aRadius1, int aRadius2, int aColor, double aRatio=1.0, double aAngleFrom=0.0, double aAngleTo, bool aSolid=false) - dessin d'un cercle.
  aX - coordonnée X du centre du cercle ;
  aY - coordonnée Y du centre du cercle ;
  aRadius1 - rayon d'un cercle ;
  aRadius2 - rayon du deuxième cercle ;
  aColor - couleur ;
  aRatio - proportion. Si la valeur est égale à 1, il s'agit d'un cercle ; si elle est supérieure à 1, il s'agit d'une ellipse allongée vers le haut ; si elle est inférieure à 1, il s'agit d'une ellipse allongée sur les côtés.
  aAngleFrom : angle à partir duquel commence le tracé du secteur ;
  aAngleTo : angle jusqu’auquel le tracé du secteur est effectué. Si aAngleFrom est égal à aAngleTo, un cercle est tracé ;
  aSolid : true – cercle plein, false – contour.

• Fill(int aX, int aY, int aColor) - remplissage d’une zone monochrome.
  aX, aY - coordonnées du point à partir duquel commence le remplissage ;
  aColor - couleur de remplissage.

• TypeText(int aX, int aY, int aColor) - écriture de texte sur l'image.
  aX, aY - coordonnées du point de départ du texte (coin supérieur gauche du texte) ;
  aColor - couleur du texte.

• Save(string aFileName, bool aToImages=true) - enregistrement de l'image créée dans un fichier.
  aFileName - nom du fichier. Il n'est pas obligatoire d'indiquer l'extension ;
  aToImages - le fichier est enregistré dans le répertoire Images ; si la valeur est false, il est enregistré dans le répertoire Files.

• Show(int aX, int aY, string aBMPFileName, string aObjectName) - affiche l’image sur le graphique.
  aX, aY - coordonnées de l’image sur le graphique ;
  aBMPFileName : nom du fichier BMP à afficher ;
  aObjectName : nom de l’objet graphique OBJ_BITMAP_LABEL dans lequel l’image sera affichée.

• Hide(string aObjectName) - suppression d’un objet graphique portant le nom indiqué.
  aObjectName - nom de l’objet à supprimer.

• Delete(string aFileName, bool aFromImages=true) ;
  Suppression d'un fichier.
  aFileName : nom du fichier BMP à supprimer. Seul le nom de l'image est indiqué, sans chemin d'accès. Il n'est pas obligatoire d'indiquer l'extension ;
  aFromImages : si la valeur est true, le fichier est supprimé du dossier Images ; si la valeur est false, il est supprimé du dossier Files.
