LC Reference Level Structure Visualizer
- Indicatori
- Versione: 2.10
- Aggiornato: 2 novembre 2026
Indicatore di struttura del mercato per MetaTrader 5 (MT5) – BOS, CHoCH, Break of Structure (rottura della struttura), Change of Character (cambiamento di carattere), Fair Value Gap (FVG), massimi/minimi swing e price action multi-timeframe
Panoramica
LC Reference Level Structure Visualizer è un indicatore di struttura del mercato e price action multi-timeframe per MetaTrader 5 (MT5). Mostra direttamente sul grafico le rotture della struttura (BOS), i cambiamenti di carattere (CHoCH), i massimi e minimi swing confermati e le zone di Fair Value Gap (FVG).
L'indicatore combina le informazioni strutturali dei timeframe M1, M5, M15 e H1. La struttura e le zone FVG dei timeframe superiori possono essere visualizzate anche sui grafici dei timeframe inferiori, offrendo un contesto per l'analisi intraday dettagliata. La versione 2.10 introduce una priorità automatica di visualizzazione degli FVG per ridurre la sovrapposizione delle zone.
È destinato all'osservazione tecnica discrezionale dei grafici. Non apre operazioni, non invia ordini e non gestisce posizioni. Gli eventi di struttura e le zone FVG sono elementi di analisi e non segnali di trading garantiti.

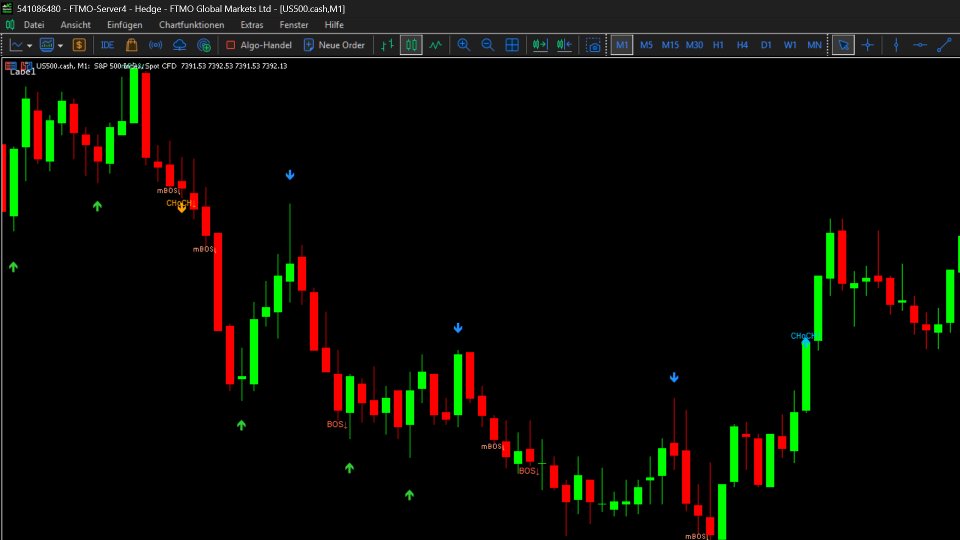

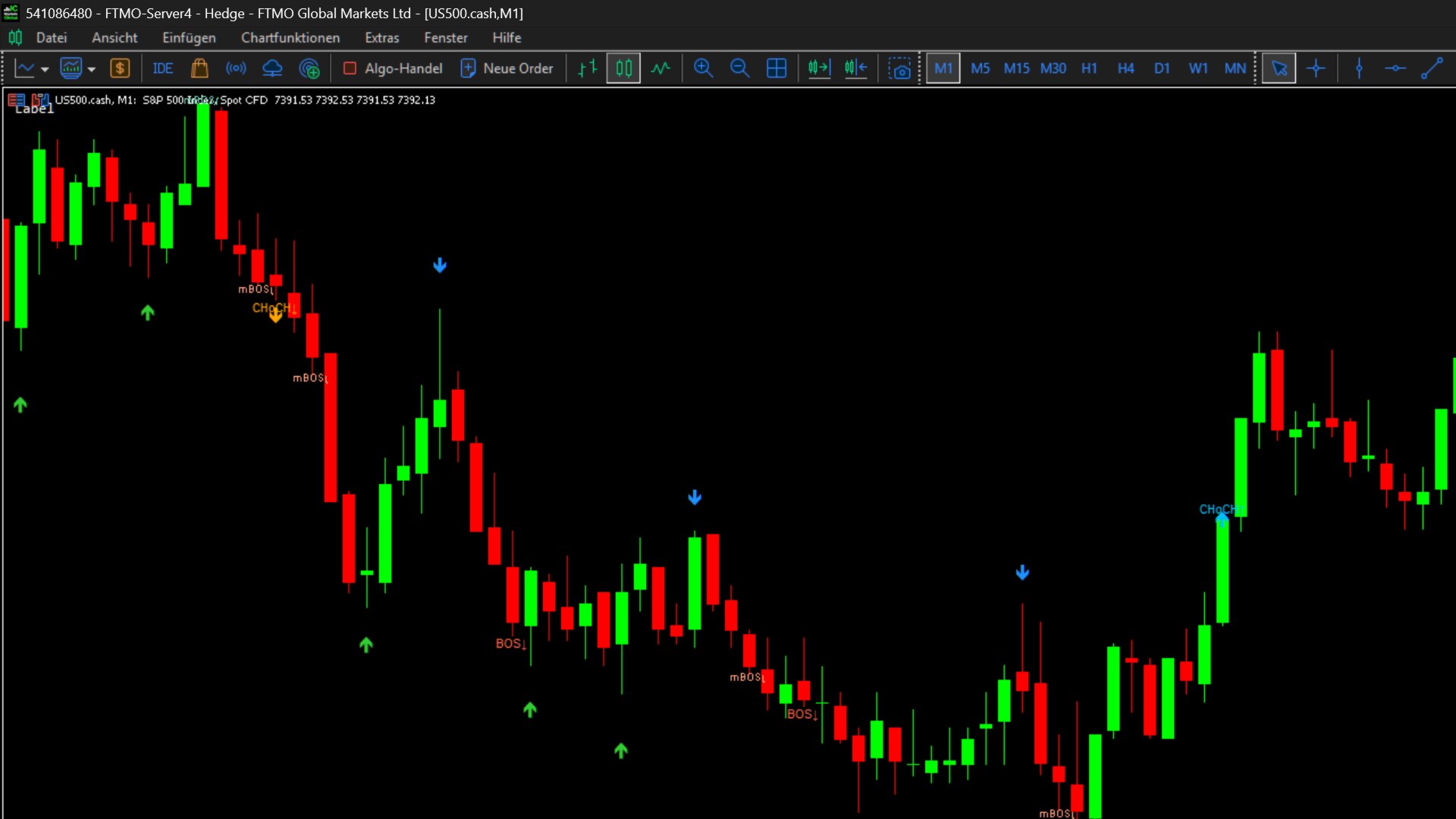

Struttura del mercato BOS e CHoCH multi-timeframe
- BOS – Break of Structure (rottura della struttura): visualizza le rotture strutturali individuate dal motore di analisi della struttura del mercato sottostante.
- CHoCH – Change of Character (cambiamento di carattere): visualizza le variazioni osservate nella struttura del mercato.
- Quattro timeframe: M1, M5, M15 e H1, con controlli indipendenti per mostrare o nascondere BOS e CHoCH su ciascun timeframe.
- Marcatori leggibili: colori rialzisti e ribassisti specifici per timeframe, spessori e stili di linea configurabili, dimensioni dei caratteri delle etichette regolabili singolarmente e soppressione facoltativa delle etichette sovrapposte.
È possibile, ad esempio, mostrare la struttura H1 e M15 nascondendo i marcatori più numerosi di M1 e M5. Nascondere gli elementi grafici non interrompe necessariamente i corrispondenti calcoli del Core.
Massimi e minimi swing confermati
I massimi e minimi swing confermati aggiungono un contesto agli eventi BOS e CHoCH. I relativi marcatori possono essere attivati o disattivati indipendentemente per M1, M5, M15 e H1. La dimensione dei simboli è configurabile. Vengono disegnati soltanto gli swing confermati: l'indicatore non presenta un punto di svolta non confermato come se fosse già confermato.
Le impostazioni predefinite privilegiano gli swing M15 e H1 per mantenere più leggibile il grafico iniziale. Chi desidera maggiori dettagli può attivare anche i marcatori swing M1 e M5.

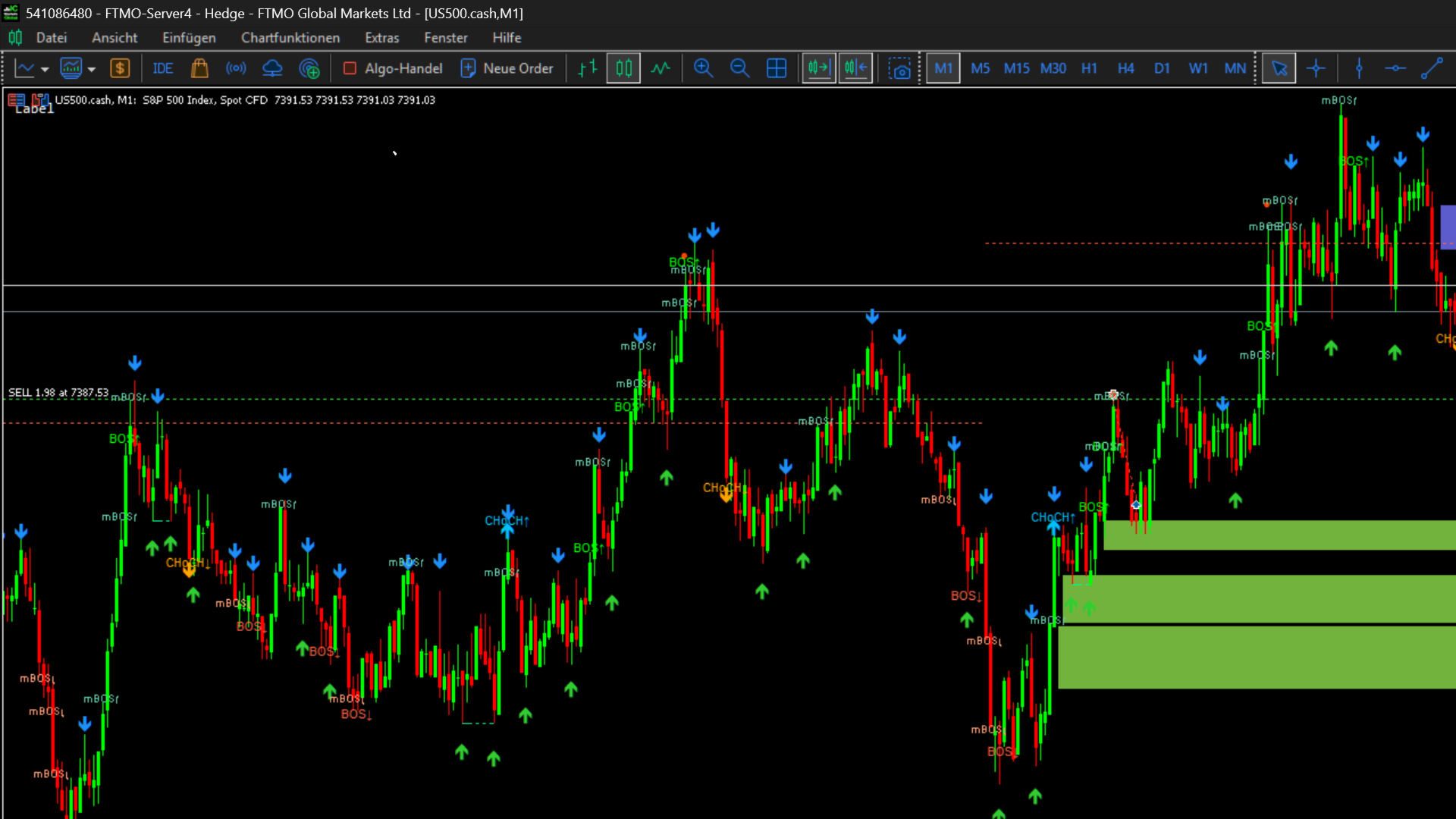

Fair Value Gap (FVG) multi-timeframe
I Fair Value Gap sono rappresentati come zone di prezzo per M1, M5, M15 e H1. Ogni timeframe dispone di un controllo di visibilità e di una dimensione minima del gap per essere considerato idoneo. La dimensione viene misurata in tick di negoziazione effettivi dello strumento, non in un numero fisso di cifre decimali.
A titolo di esempio, 2 tick corrispondono a una differenza di prezzo di 0.00002 su EURUSD se il tick di negoziazione del broker è 0.00001, oppure a 0.02 su US500.cash se il tick è 0.01. Le specifiche effettive degli strumenti dipendono dal broker.
La visualizzazione comprende l'opacità regolabile delle zone, etichette facoltative del timeframe e la relativa dimensione del carattere, oltre a un'opzione per mostrare le zone FVG completamente colmate dal prezzo (disattivata per impostazione predefinita).
Priorità automatica di visualizzazione degli FVG
Quando zone FVG di timeframe differenti si sovrappongono sia nel prezzo sia nel tempo, prevale il timeframe superiore: H1 > M15 > M5 > M1. La zona del timeframe inferiore viene nascosta anche se la sovrapposizione è soltanto parziale. Il semplice contatto con un limite di prezzo non è sufficiente per costituire una sovrapposizione. Le zone appartenenti allo stesso timeframe non si nascondono reciprocamente.
Solo le zone di priorità superiore che sarebbero altrimenti visibili e che non sono completamente colmate possono nascondere le zone di priorità inferiore. Questa priorità modifica soltanto il disegno sul grafico, non i calcoli FVG sottostanti. La regola è sempre attiva quando la griglia dei tick del broker è valida e non richiede un parametro di input aggiuntivo.
Le zone FVG dei timeframe superiori possono così fornire un contesto utile sui grafici di timeframe inferiori, evitando di disegnare inutilmente tutte le zone sovrapposte.
Visualizzazione e leggibilità del grafico
- Colori distinti per le strutture rialziste e ribassiste di ogni timeframe.
- Controlli separati per la visibilità di BOS, CHoCH, swing confermati e FVG.
- Spessore delle linee strutturali, stili BOS/CHoCH e dimensioni delle etichette regolabili.
- Etichette della struttura facoltative e possibilità di nascondere le etichette di testo sovrapposte (non le linee strutturali).
- Controlli di opacità e delle etichette FVG per un grafico più ordinato.
Il giusto equilibrio tra dettaglio e leggibilità dipende dal timeframe e dallo strumento. Un grafico M1 può contenere molti più marcatori rispetto a una panoramica H1.
Timeframe del grafico supportati e dati di mercato
L'indicatore costruisce la struttura multi-timeframe utilizzando dati storici M1 e può mostrare i risultati su grafici che includono M1, M5, M15, M30 e H1. È necessaria una quantità sufficiente di dati storici M1. La dimensione del tick, la precisione dei prezzi, le convenzioni relative all'ora del server e la disponibilità dei dati variano in base allo strumento e al broker.
Lo sviluppo e le verifiche storiche hanno incluso EURUSD e US500.cash con dati di mercato FTMO. Non è garantita la compatibilità con ogni broker, strumento o configurazione dello storico. Quando la griglia dei tick non è supportata, la priorità FVG o il relativo processo di elaborazione può essere disattivato mentre le altre rappresentazioni della struttura continuano a funzionare; i messaggi di stato pertinenti rimangono disponibili nel Journal.
Utilizzo insieme a LC Multi Session VWAP
Per integrare il contesto basato sulle sessioni, l'indicatore separato LC Multi Session VWAP offre VWAP di sessione, bande Sigma facoltative, livelli di riferimento del giorno precedente e delle sessioni precedenti e visualizzazione delle sessioni.
LC Reference Level Structure Visualizer si concentra su BOS/CHoCH, swing confermati e FVG; LC Multi Session VWAP si concentra sui riferimenti di prezzo legati alle sessioni. I due indicatori possono essere utilizzati sullo stesso grafico, scegliendo le impostazioni di visibilità in modo da mantenerlo leggibile.

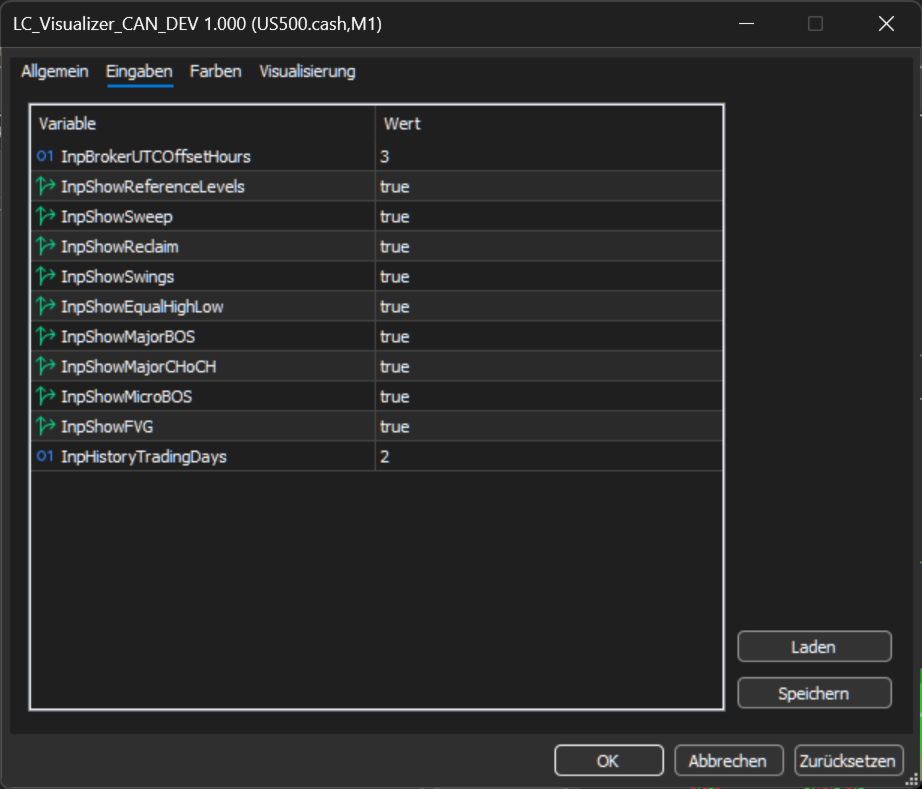

Guida completa ai parametri – Versione 2.10
La versione 2.10 mette a disposizione 42 parametri configurabili organizzati in 9 gruppi. I nomi riportati sotto sono gli identificatori dei parametri MQL5; le descrizioni in inglese visibili nella finestra delle impostazioni di MT5 sono volutamente più brevi. Le spiegazioni chiariscono l'effetto di ciascuna opzione e indicano i valori predefiniti noti.
1. Marcatori CHoCH
Mostra o nasconde indipendentemente i marcatori Change of Character (CHoCH) per ogni timeframe analizzato.
Mostra CHoCH M1 — InpChochShowM1
Mostra o nasconde gli eventi CHoCH calcolati su M1. Disattivando questa opzione si riduce la densità dei marcatori nei timeframe inferiori. Predefinito: Attivato.
Mostra CHoCH M5 — InpChochShowM5
Mostra o nasconde gli eventi CHoCH calcolati su M5. Predefinito: Attivato.
Mostra CHoCH M15 — InpChochShowM15
Mostra o nasconde gli eventi CHoCH calcolati su M15. Predefinito: Attivato.
Mostra CHoCH H1 — InpChochShowH1
Mostra o nasconde gli eventi CHoCH calcolati su H1. Predefinito: Attivato.
2. Marcatori BOS
Mostra o nasconde i marcatori Break of Structure (BOS) indipendentemente dai CHoCH.
Mostra BOS M1 — InpBosShowM1
Mostra o nasconde gli eventi Break of Structure su M1. Predefinito: Attivato.
Mostra BOS M5 — InpBosShowM5
Mostra o nasconde gli eventi Break of Structure su M5. Predefinito: Attivato.
Mostra BOS M15 — InpBosShowM15
Mostra o nasconde gli eventi Break of Structure su M15. Predefinito: Attivato.
Mostra BOS H1 — InpBosShowH1
Mostra o nasconde gli eventi Break of Structure su H1. Predefinito: Attivato.
3. Punti swing
Controlla i marcatori dei massimi e minimi swing confermati. La visibilità degli swing è indipendente da quella di BOS e CHoCH.
Mostra swing M1 — InpSwingShowM1
Mostra o nasconde i marcatori dei massimi e minimi swing confermati su M1. Predefinito: Disattivato.
Mostra swing M5 — InpSwingShowM5
Mostra o nasconde i marcatori dei massimi e minimi swing confermati su M5. Predefinito: Disattivato.
Mostra swing M15 — InpSwingShowM15
Mostra o nasconde i marcatori dei massimi e minimi swing confermati su M15. Predefinito: Attivato.
Mostra swing H1 — InpSwingShowH1
Mostra o nasconde i marcatori dei massimi e minimi swing confermati su H1. Predefinito: Attivato.
Dimensione dei simboli swing — InpSwingSymbolSize
Imposta la dimensione dei simboli dei massimi e minimi swing; aumentandola i simboli diventano più evidenti. Predefinito: 1.
4. Fair Value Gap: visibilità
Sceglie quali FVG dei vari timeframe mostrare e se mantenere visibili le zone già completamente colmate dal prezzo.
Mostra FVG M1 — InpFvgShowM1
Mostra o nasconde le zone Fair Value Gap M1. Predefinito: Attivato.
Mostra FVG M5 — InpFvgShowM5
Mostra o nasconde le zone Fair Value Gap M5. Predefinito: Attivato.
Mostra FVG M15 — InpFvgShowM15
Mostra o nasconde le zone Fair Value Gap M15. Predefinito: Attivato.
Mostra FVG H1 — InpFvgShowH1
Mostra o nasconde le zone Fair Value Gap H1. Predefinito: Attivato.
Mostra gli FVG completamente colmati — InpFvgShowFilled
Se attivato, permette di mantenere visualizzabili le zone FVG completamente colmate; se disattivato, queste zone vengono nascoste. Non serve semplicemente ad attivare o disattivare il riempimento cromatico interno. Predefinito: Disattivato.
5. Fair Value Gap: dimensione minima
Imposta la dimensione minima degli FVG per ciascun timeframe, misurata nei tick di negoziazione effettivi del broker.
Dimensione minima FVG M1 — InpFvgMinTicksM1
Dimensione minima del gap M1 idoneo, espressa in tick di negoziazione. Valori più elevati escludono i gap più piccoli. Predefinito: 2 tick di negoziazione.
Dimensione minima FVG M5 — InpFvgMinTicksM5
Dimensione minima del gap M5 idoneo, espressa in tick di negoziazione. Valori più elevati escludono i gap più piccoli. Predefinito: 2 tick di negoziazione.
Dimensione minima FVG M15 — InpFvgMinTicksM15
Dimensione minima del gap M15 idoneo, espressa in tick di negoziazione. Valori più elevati escludono i gap più piccoli. Predefinito: 2 tick di negoziazione.
Dimensione minima FVG H1 — InpFvgMinTicksH1
Dimensione minima del gap H1 idoneo, espressa in tick di negoziazione. Valori più elevati escludono i gap più piccoli. Predefinito: 2 tick di negoziazione.
6. Fair Value Gap: aspetto
Regola la visualizzazione delle zone FVG senza modificare quali gap vengono rilevati dal Core.
Opacità FVG — InpFvgOpacityPercent
Controlla l'opacità configurata delle zone di prezzo FVG. Un'opacità inferiore può rendere più leggibile un grafico affollato. Predefinito: 30%.
Mostra etichette FVG — InpFvgShowLabels
Mostra o nasconde le etichette di testo associate alle zone FVG. Predefinito: Attivato.
Dimensione del carattere delle etichette FVG — InpFvgLabelFontSize
Imposta la dimensione del carattere usato per le etichette FVG. Predefinito: 8.
7. Colori dei marcatori
I colori rialzisti e ribassisti possono essere selezionati separatamente per ogni timeframe strutturale.
Colore rialzista H1 — InpColorH1Bull
Colore dei marcatori della struttura BOS e CHoCH rialzisti su H1.
Colore ribassista H1 — InpColorH1Bear
Colore dei marcatori della struttura BOS e CHoCH ribassisti su H1.
Colore rialzista M15 — InpColorM15Bull
Colore dei marcatori della struttura BOS e CHoCH rialzisti su M15.
Colore ribassista M15 — InpColorM15Bear
Colore dei marcatori della struttura BOS e CHoCH ribassisti su M15.
Colore rialzista M5 — InpColorM5Bull
Colore dei marcatori della struttura BOS e CHoCH rialzisti su M5.
Colore ribassista M5 — InpColorM5Bear
Colore dei marcatori della struttura BOS e CHoCH ribassisti su M5.
Colore rialzista M1 — InpColorM1Bull
Colore dei marcatori della struttura BOS e CHoCH rialzisti su M1.
Colore ribassista M1 — InpColorM1Bear
Colore dei marcatori della struttura BOS e CHoCH ribassisti su M1.
8. Linee dei marcatori
Imposta lo stile di disegno delle linee strutturali BOS e CHoCH.
Spessore delle linee strutturali — InpLineWidth
Imposta lo spessore delle linee strutturali. Aumentandolo, le linee risultano più evidenti. Predefinito: 1.
Stile della linea CHoCH — InpChochStyle
Seleziona lo stile delle linee usate per gli eventi CHoCH. Nella versione 2.10 è un'unica impostazione condivisa, che sostituisce i precedenti parametri separati per gli stili CHoCH regolari e deboli.
Stile della linea BOS — InpBosStyle
Seleziona lo stile delle linee usate per gli eventi BOS. Predefinito: Linea tratteggiata (1).
9. Etichette dei marcatori
Regola visibilità, soppressione del testo sovrapposto e dimensioni dei caratteri delle etichette degli eventi strutturali.
Dimensione carattere etichette H1 — InpFontSizeH1
Imposta la dimensione del carattere delle etichette strutturali H1. Predefinito: 11.
Dimensione carattere etichette M15 — InpFontSizeM15
Imposta la dimensione del carattere delle etichette strutturali M15. Predefinito: 10.
Dimensione carattere etichette M5 — InpFontSizeM5
Imposta la dimensione del carattere delle etichette strutturali M5. Predefinito: 9.
Dimensione carattere etichette M1 — InpFontSizeM1
Imposta la dimensione del carattere delle etichette strutturali M1. Predefinito: 8.
Mostra le etichette della struttura — InpShowMarkerLabels
Mostra o nasconde il testo associato agli eventi strutturali BOS/CHoCH. Predefinito: Attivato.
Nascondi etichette sovrapposte — InpHideOverlappingLabels
Riduce la sovrapposizione delle etichette di testo quando più eventi si verificano a breve distanza; questa opzione non rimuove le linee strutturali. Predefinito: Attivato.
Esempi di configurazione
Queste sono preferenze di visualizzazione del grafico, non consigli di trading.
Esempio A – Panoramica chiara della struttura di mercato M15/H1
- Nascondere i marcatori BOS e CHoCH di M1 e M5.
- Mantenere visibili BOS e CHoCH di M15 e H1.
- Lasciare nascosti gli swing M1 e M5; mostrare gli swing M15 e H1.
- Mostrare le zone FVG M15 e H1; eventualmente nascondere gli FVG M1 e M5.
- Mantenere attiva la soppressione delle etichette sovrapposte.
Risultato: Una panoramica più chiara dei timeframe superiori con struttura del mercato, swing confermati e zone FVG.
Esempio B – Price action intraday dettagliata su M1/M5
- Attivare gli eventi BOS/CHoCH M1 e M5 necessari per l'analisi.
- Mostrare facoltativamente gli swing confermati M1/M5.
- Attivare le zone FVG pertinenti dei timeframe inferiori e superiori.
- Ridurre le dimensioni dei caratteri delle etichette dei timeframe inferiori oppure nascondere alcune etichette, se necessario.
- Mantenere attiva la soppressione delle etichette sovrapposte.
Risultato: Informazioni strutturali più dettagliate, eventualmente a scapito della leggibilità del grafico.
Visibilità, stato degli FVG e dati storici
I controlli di visibilità determinano quali elementi calcolati vengono mostrati. Nascondere BOS, CHoCH, swing o FVG di un timeframe non disattiva necessariamente l'elaborazione della struttura del mercato sottostante.
Un Fair Value Gap può restare visibile quando è ancora aperto o soltanto parzialmente interessato dai prezzi, e può essere nascosto dopo essere stato completamente colmato, a seconda dell'impostazione di visualizzazione. La priorità FVG modifica soltanto quali zone idonee vengono disegnate e non elimina i dati FVG sottostanti.
L'inizializzazione storica richiede dati M1 sufficienti. I risultati visualizzati dipendono dalla disponibilità e dall'integrità dello storico del broker, dalla validità delle informazioni sui tick di negoziazione e dalle specifiche dello strumento.
Aggiornamento da una versione precedente
La versione 2.10 utilizza 42 parametri in 9 gruppi. Alcuni nomi dei parametri e l'organizzazione delle impostazioni sono cambiati. I vecchi file .set salvati o i modelli di grafico potrebbero richiedere modifiche. Dopo l'aggiornamento, aprire la finestra dei parametri dell'indicatore, controllare le impostazioni e salvare un nuovo preset. Non dare per scontato che ogni parametro precedentemente salvato abbia un equivalente nella nuova versione.
Novità della versione 2.10
- Priorità automatica di visualizzazione degli FVG multi-timeframe: H1 > M15 > M5 > M1 quando le zone visibili si sovrappongono sia nel tempo sia nel prezzo.
- Parametri dell'indicatore riorganizzati in 9 gruppi chiaramente denominati, con 42 impostazioni configurabili.
- Didascalie inglesi dei parametri più brevi e chiare e un unico parametro configurabile per lo stile della linea CHoCH.
- Gli utenti che aggiornano da versioni precedenti dovrebbero controllare i propri preset e modelli di grafico.
Informazioni importanti
Questo indicatore è progettato per l'analisi tecnica dei grafici e l'osservazione del mercato. BOS, CHoCH, punti swing confermati e Fair Value Gap non garantiscono movimenti futuri dei prezzi, segnali di ingresso o risultati di trading. L'indicatore non esegue operazioni e non gestisce posizioni. Tutte le decisioni di trading e i relativi rischi restano sotto la responsabilità dell'utente.
