IncGUI_BitPic - bibliothèque pour MetaTrader 5

IncGUI_BitPic.mqh avec la classe de contrôle graphique CBitPic pour le dessin de pixels (Figure 1).

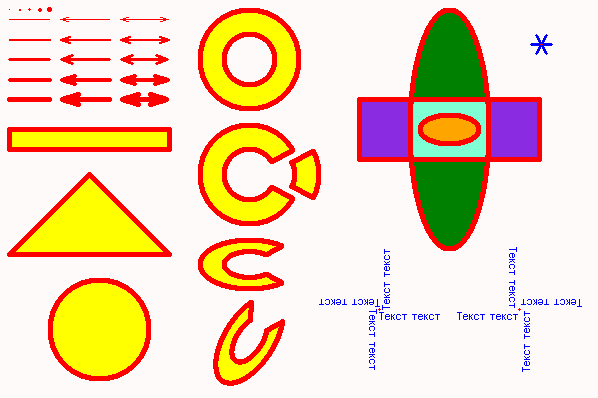

Figure 1. Un exemple de dessin par la classe CBitPic.

Il est possible de dessiner des points de différentes tailles - DrawDot(), des lignes par coordonnées - DrawLine(), des lignes par angle - DrawLineByAngle(), des flèches - DrawArrow(), différentes formes : rectangles - DrawRectangle(), triangles - DrawTriangle(), cercles, ellipses, anneaux, secteurs - DrawCircle(). Une ellipse peut être tournée d'un angle donné (de même qu'un anneau d'ellipse, un secteur d'ellipse). Les formes peuvent être dessinées avec un remplissage ou seulement un contour. L'impression de texte est possible - TypeText() (plusieurs options de police et de taille). L'image créée peut être enregistrée dans un fichier bmp - SavePicture(), et vous pouvez charger une image bmp prête à l'emploi à partir d'un fichier - LoadPicture() (le fichier doit être non compressé, 24 ou 32 bits).

Pour utiliser le contrôle, vous devez connecter le fichier IncGUI_BitPic.mqh :

#include <IncGUI_BitPic.mqh>

Ensuite, déclarez une classe, par exemple, nommée p :

CBitPic p;

La classe est créée selon les principes décrits dans les articles :

• Contrôles graphiques personnalisés. Partie 1. Création d'un contrôle simple
• Contrôles graphiques personnalisés. Partie 2. Bibliothèque de contrôles
• Contrôles graphiques personnalisés. Partie 3. Formulaires

En conséquence, le principe de son application est similaire aux principes d'utilisation des contrôles décrits dans les articles : tout d'abord, la méthode d'initialisation Init() est appelée, la méthode Show() est utilisée pour activer la visibilité, la méthode Hide() est utilisée pour la cacher et l'effacer après avoir terminé le travail, etc.

Contrairement à la classe cIntBMP, le dessin est exécuté un peu différemment. Dans cIntBMP, la couleur du dessin était spécifiée dans les fonctions de dessin de la figure, alors qu'ici le dessin est exécuté dans l'ordre suivant : la couleur d'arrière-plan est spécifiée - SetBGColor(), l'effacement est effectué - Clear(), avant le dessin, l'épaisseur du dessin est définie - SetDrawWidth(), la couleur du dessin SetDrawColor(), le remplissage - SetFillColor(), si le remplissage est nécessaire - SetFilled(), ou le dessin est effectué uniquement par le contour, après quoi les fonctions de dessin sont appelées. Bien entendu, vous pouvez modifier la couleur du dessin, du remplissage, etc. en fonction de vos besoins. Après avoir dessiné, il est nécessaire d'appeler la méthode Redraw().

Le tableau suivant présente toutes les méthodes de la classe :

Dans l'exemple eBitPicTest.mq5 d'utilisation de la classe CBitPic, le Conseiller Expert dessine une image sur le graphique comme dans la Fig. 1 et l'enregistre dans un fichier nommé CBitPic.bmp (il devrait apparaître dans le dossier MQL5/Files du dossier de données du terminal). Si vous cliquez sur l'image, les coordonnées du point, sa couleur seront affichées dans le commentaire du graphique, et un "flocon de neige" sera dessiné au même endroit (comme dans le coin supérieur droit de la Fig. 1).
