Visibilidad de los objetos en el contexto de marcos temporales

Los usuarios de MetaTrader 5 conocen la pestaña Mostrar del cuadro de diálogo de propiedades del objeto, donde puede utilizar los interruptores (switches) para seleccionar en qué marcos temporales se mostrará el objeto y en cuáles estará oculto. En concreto, puede ocultar temporalmente el objeto por completo en todos los marcos temporales.

MQL5 tiene una propiedad de programa similar, OBJPROP_TIMEFRAMES, que controla la visibilidad del objeto en un marco temporal. El valor de esta propiedad puede ser cualquier combinación de banderas de enteros especiales: cada bandera (constante) contiene un bit correspondiente a un marco temporal (véase la tabla). Para establecer/obtener la propiedad OBJPROP_TIMEFRAMES, utilice las funciones ObjectSetInteger/ObjectGetInteger.

Constante	Valor	Visibilidad en marcos temporales
OBJ_NO_PERIODS	0	El objeto está oculto en todos los marcos temporales
OBJ_PERIOD_M1	0x00000001	M1
OBJ_PERIOD_M2	0x00000002	M2
OBJ_PERIOD_M3	0x00000004	M3
OBJ_PERIOD_M4	0x00000008	M4
OBJ_PERIOD_M5	0x00000010	M5
OBJ_PERIOD_M6	0x00000020	M6
OBJ_PERIOD_M10	0x00000040	M10
OBJ_PERIOD_M12	0x00000080	M12
OBJ_PERIOD_M15	0x00000100	M15
OBJ_PERIOD_M20	0x00000200	M20
OBJ_PERIOD_M30	0x00000400	M30
OBJ_PERIOD_H1	0x00000800	H1
OBJ_PERIOD_H2	0x00001000	H2
OBJ_PERIOD_H3	0x00002000	H3
OBJ_PERIOD_H4	0x00004000	H4
OBJ_PERIOD_H6	0x00008000	H6
OBJ_PERIOD_H8	0x00010000	H8
OBJ_PERIOD_H12	0x00020000	H12
OBJ_PERIOD_D1	0x00040000	D1
OBJ_PERIOD_W1	0x00080000	W1
OBJ_PERIOD_MN1	0x00100000	MN1
OBJ_ALL_PERIODS	0x001fffff	Todos los marcos temporales

Las banderas pueden combinarse utilizando el operador OR («|»), por ejemplo, la superposición de las banderas OBJ_PERIOD_M15 | OBJ_PERIOD_H4 significa que el objeto será visible en los marcos temporales de 15 minutos y 4 horas.

Obsérvese que cada bandera puede obtenerse desplazando en 1 a la izquierda el número de bits igual al número de la constante en la tabla. Esto facilita la generación dinámica de banderas cuando el algoritmo opera en múltiples marcos temporales en lugar de en uno concreto.

Utilizaremos esta función en el script de prueba ObjectTimeframes.mq5. Su tarea consiste en crear un montón de grandes etiquetas de texto en el gráfico con los nombres de los marcos temporales, y cada título debe mostrarse sólo en el marco temporal correspondiente. Por ejemplo, una etiqueta grande «D1» sólo será visible en el gráfico diario, y al cambiar a H4, veremos «H4».

Para obtener el nombre abreviado del marco temporal, sin el prefijo «PERIOD_», se implementa una sencilla función auxiliar.

string GetPeriodName(const int tf)
{
const static int PERIOD_ = StringLen("PERIOD_");
return StringSubstr(EnumToString((ENUM_TIMEFRAMES)tf), PERIOD_);
}

Para obtener la lista de todos los marcos temporales a partir de la enumeración ENUM_TIMEFRAMES, utilizaremos la función EnumToArray que se presentó en la sección sobre conversión de Enumeraciones.

#include "ObjectPrefix.mqh"
#include <MQL5Book/EnumToArray.mqh>

void OnStart()
{
   ENUM_TIMEFRAMES tf = 0;
   int values[];
   const int n = EnumToArray(tf, values, 0, USHORT_MAX);
   ...

Todas las etiquetas se mostrarán en el centro de la ventana en el momento en que se inicie el script. Si se cambia el tamaño de la ventana una vez finalizado el script, los subtítulos creados dejarán de estar centrados. Esto es consecuencia del hecho de que MQL5 sólo admite el anclaje en las esquinas de la ventana, pero no en el centro. Si desea mantener automáticamente la posición de los objetos debe implementar un algoritmo similar en el indicador y responder a eventos de cambio de tamaño de ventana. Como alternativa, podríamos mostrar las etiquetas en una esquina; por ejemplo, la inferior derecha.

   const int centerX = (int)ChartGetInteger(0, CHART_WIDTH_IN_PIXELS) / 2;
   const int centerY = (int)ChartGetInteger(0, CHART_HEIGHT_IN_PIXELS) / 2;
   ...

En el ciclo a través de los marcos temporales, creamos un objeto OBJ_LABEL para cada uno de ellos, y lo colocamos en el centro de la ventana anclada en el centro del objeto.

   for(int i = 1; i < n; ++i)
   {
      // create and setup text label for each timeframe
      const string name = ObjNamePrefix + (string)i;
      ObjectCreate(0, name, OBJ_LABEL, 0, 0, 0);
      ObjectSetInteger(0, name, OBJPROP_XDISTANCE, centerX);
      ObjectSetInteger(0, name, OBJPROP_YDISTANCE, centerY);
      ObjectSetInteger(0, name, OBJPROP_ANCHOR, ANCHOR_CENTER);
      ...

A continuación, establecemos el texto (nombre del marco temporal), el tamaño de fuente grande, el color gris y la propiedad de visualización en segundo plano.

      ObjectSetString(0, name, OBJPROP_TEXT, GetPeriodName(values[i]));
      ObjectSetInteger(0, name, OBJPROP_FONTSIZE, fmin(centerY, centerX));
      ObjectSetInteger(0, name, OBJPROP_COLOR, clrLightGray);
      ObjectSetInteger(0, name, OBJPROP_BACK, true);
      ...

Por último, generamos la bandera de visibilidad correcta para el marco temporal iésimo y la escribimos en la propiedad OBJPROP_TIMEFRAMES.

      const int flag = 1 << (i - 1);
      ObjectSetInteger(0, name, OBJPROP_TIMEFRAMES, flag);
   }

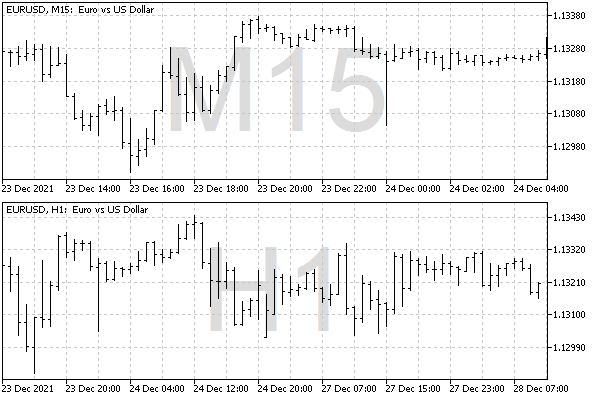

Vea lo que ha ocurrido en el gráfico al cambiar de marco temporal.

Etiquetas con nombres de marcos temporales

Si abre el cuadro de diálogo Object List y activa All objetos en la lista, es fácil asegurarse de que haya etiquetas generadas para todos los marcos temporales y comprobar sus banderas de visibilidad.

Para eliminar objetos, puede ejecutar el script ObjectCleanup1.mq5.
