MultiSymbol Harmonic Pattern Scanner
- Indikatoren
- Version: 2.1
- Aktivierungen: 20
Übersicht
Der „Multi-Symbol Harmonic Pattern Scanner“ ist ein MetaTrader-5-Indikator (kein Expert Advisor), der harmonische XABCD-Muster erkennt, diese in Ihrem Chart einzeichnet und sie über viele Wertpapiere und Zeitrahmen hinweg in einem Dashboard verfolgt. Er führt niemals Trades aus. Er analysiert lediglich den Kurs und zeigt an, was er findet.
Er erfüllt drei Aufgaben gleichzeitig:
- Zeichnet Muster in das aktuelle Chart ein: die fünf Schwankungspunkte, schattierte Dreiecke, Fibonacci-Verhältnisse, die potenzielle Umkehrzone (PRZ), ein Stop-Level und zwei Kursziele.
- Durchsucht Ihre Beobachtungsliste: Jedes von Ihnen ausgewählte Wertpapier und jeder Zeitrahmen wird im Hintergrund überprüft. Das aktuellste Muster für jedes Wertpapier wird in einer farbcodierten Tabelle angezeigt.
- Benachrichtigt Sie: ein Popup, eine Push-Benachrichtigung oder ein Signalton, sobald sich ein neues Muster auf einem der überwachten Märkte vollendet hat.
Es erkennt 8 Muster: Gartley, Bat, Alternate Bat, Butterfly, Crab, Deep Crab, Cypher und Shark.
So funktioniert die Erkennung
Standardmäßig verwendet der Scanner nur bereits bestätigte Swing-Punkte, sodass sich ein Muster nach seiner Darstellung nie verschiebt oder verschwindet. Jedes Symbol und jeder Zeitrahmen durchläuft dieselben fünf Schritte:
- Bars laden. Die letzten 600 Bars („Analysierte Bars“) werden für das Symbol und den Zeitrahmen eingelesen.
- Swing-Punkte finden. Ein Balken ist ein Swing-Hoch, wenn sein Höchstwert über den 5 Balken auf jeder Seite liegt (Swing-Tiefe). Bei Swing-Tiefs funktioniert es genauso. Hochs und Tiefs müssen sich abwechseln, und wenn zwei gleichartige hintereinander auftreten, wird der extremere beibehalten.
- Jede Fünf-Punkte-Sequenz wird geprüft. Jede Abfolge von fünf aufeinanderfolgenden Schwankungen wird zu einem Kandidaten X, A, B, C, D. Ist D ein Tief, ist das Muster bullisch. Ist D ein Hoch, ist es bärisch.
- Überprüfen Sie die Verhältnisse. Die Fibonacci-Verhältnisse des Kandidaten werden mit jedem aktivierten Muster verglichen, wobei ±5 % auf beiden Seiten jedes Bereichs zulässig sind (Verhältnistoleranz).
- Behalten Sie die beste Übereinstimmung bei. Wenn mehrere Muster übereinstimmen, gewinnt dasjenige mit der höchsten Übereinstimmungsbewertung. Die Bewertung beträgt 100 %, wenn jedes Verhältnis innerhalb seines Idealbereichs liegt. Sie sinkt in Richtung 0 %, wenn sich die Verhältnisse an den Rand der Toleranz bewegen. Das D-Verhältnis zählt doppelt, da es den Umkehrpunkt festlegt.
Warum Muster mit einiger Verzögerung erscheinen. Ein Schwingungspunkt wird erst bestätigt, wenn sich nach ihm 5 weitere Kerzen geschlossen haben; daher erscheint ein neues Muster etwa 6 Kerzen nach der tatsächlichen Bildung von D. Eine geringere Schwingungstiefe (z. B. 3) zeigt Muster früher an, erkennt jedoch unruhigere Schwingungen.
Live-Modus. Wenn „Unbestätigtes D zulassen“ aktiviert ist, wird das letzte unbestätigte Hoch oder Tief als D verwendet. Muster erscheinen früher, können sich jedoch ändern: D kann sich verschieben oder das Muster kann verschwinden.
Unterstützte Muster
Die 8 Muster unterscheiden sich hauptsächlich darin, wie tief B und D zurücklaufen. Die unten aufgeführten Verhältnisse folgen den Standarddefinitionen von Scott Carney, bevor die Toleranz von ±5 % angewendet wird. Der Code ist die im Dashboard angezeigte Kurzbezeichnung.
| Muster | Code | B (AB/XA) | C (BC/AB) | CD/BC | D |
|---|---|---|---|---|---|
| Gartley | GRT | 0,618 | 0,382–0,886 | 1,272–1,618 | 0,786 von XA |
| Fledermaus | BAT | 0,382–0,50 | 0,382–0,886 | 1,618–2,618 | 0,886 von XA |
| Alternativer Schläger | ABAT | 0,25–0,382 | 0,382–0,886 | 2,0–3,618 | 1,13 von XA |
| Schmetterling | BFLY | 0,786 | 0,382–0,886 | 1,618–2,24 | 1,27–1,414 von XA |
| Krabbe | CRAB | 0,382–0,618 | 0,382–0,886 | 2,24–3,618 | 1,618 von XA |
| Tiefer Krebs | DCRB | 0,886 | 0,382–0,886 | 2,0–3,618 | 1,618 von XA |
| Cypher | CYPH | 0,382–0,618 | C = 1,272–1,414 Erweiterung von XA | nicht geprüft | 0,786 von XC |
| Hai | SHRK | 0,382–0,886 | 1,13–1,618 | 1,618–2,24 | 0,886–1,13 von XA |
Muster mit einem D-Wert über 1,0 von XA (Alt Bat, Butterfly, Crab, Deep Crab) werden jenseits des Punktes X fortgesetzt. Sie können jedes Muster in der Eingabegruppe „Muster“ ein- oder ausschalten.

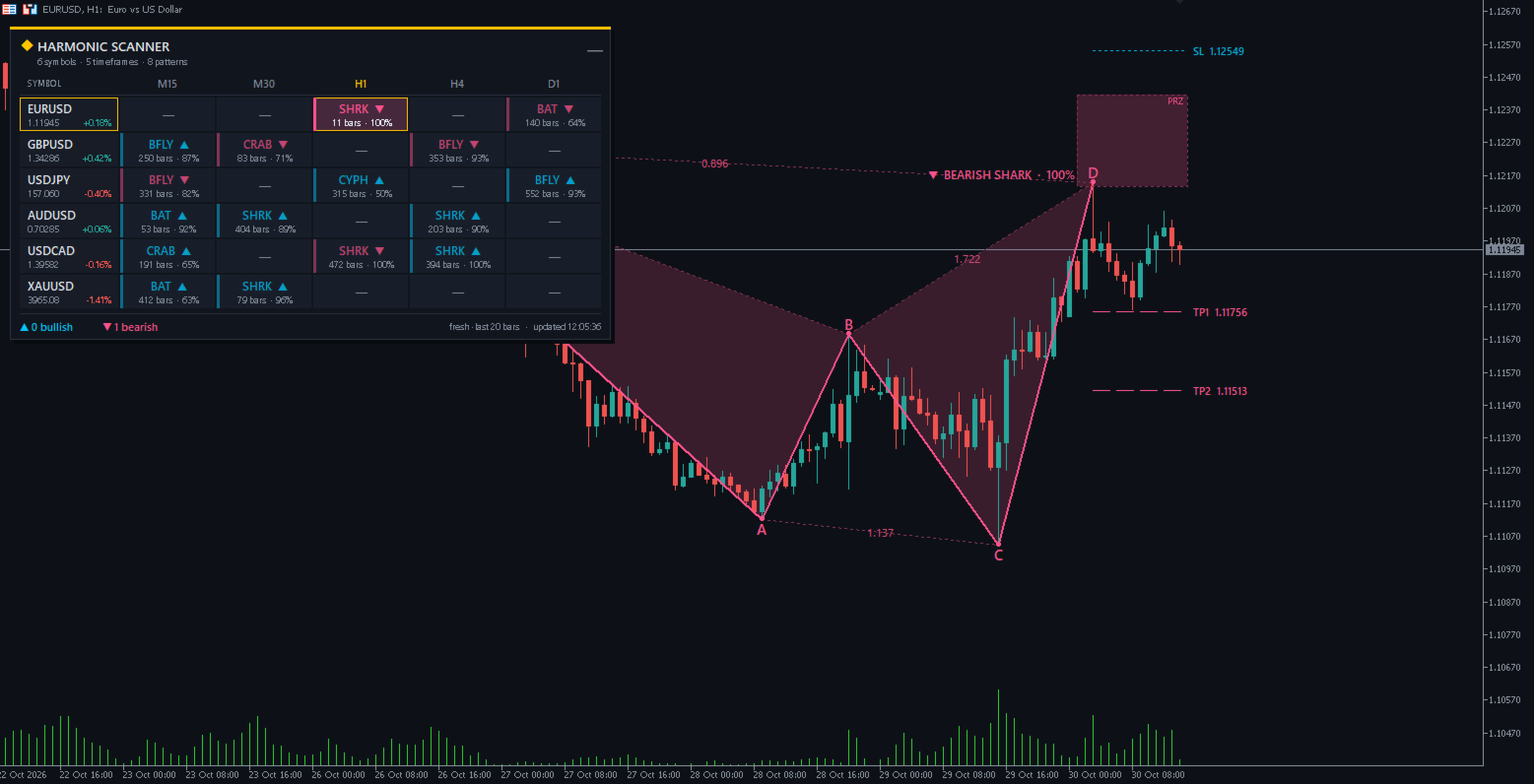

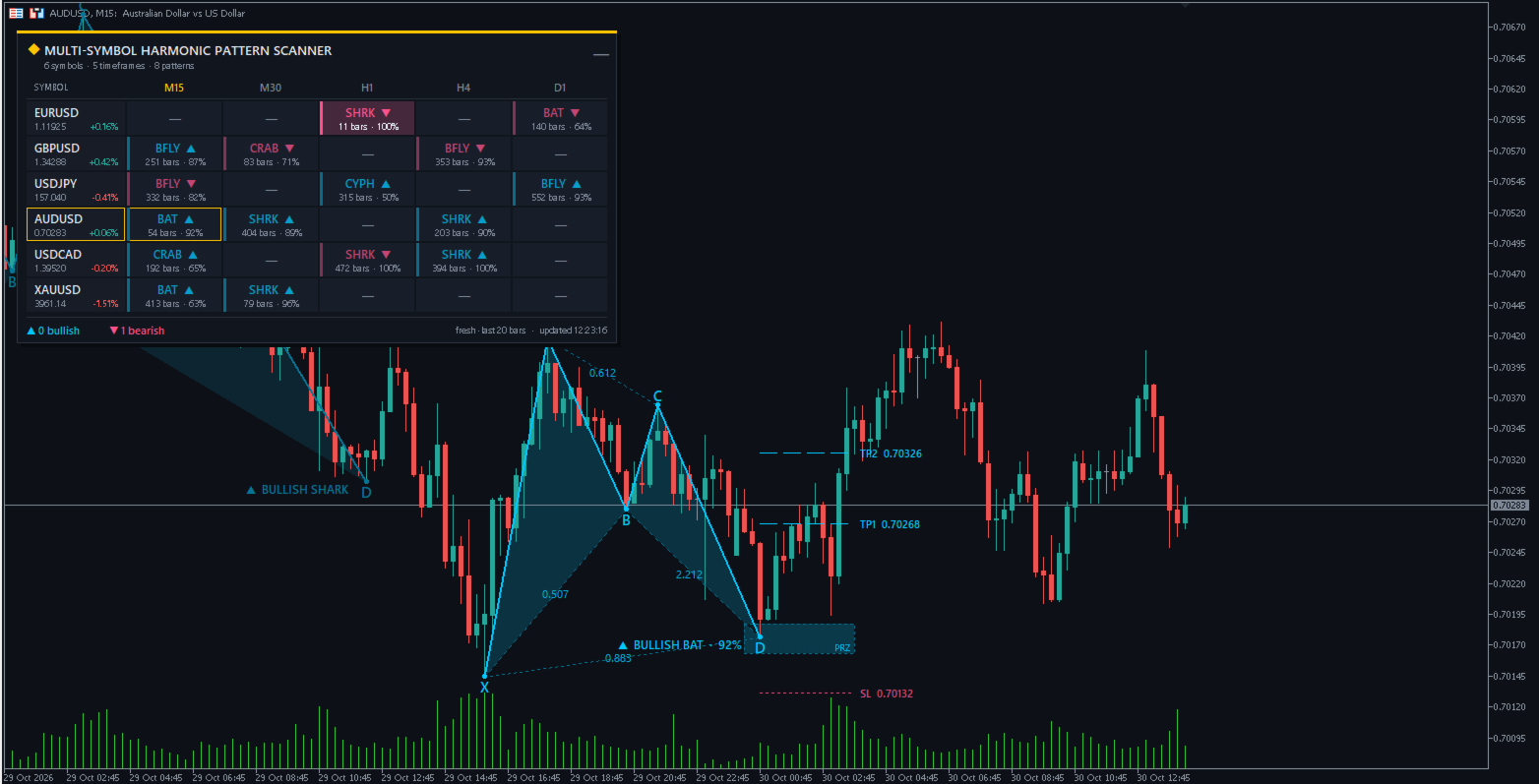

Lesen des Charts
Aktuelle Muster werden detailliert dargestellt. Ältere Muster treten in den Hintergrund, sodass die neueste Konstellation hervorsticht. Ein Muster gilt als aktuell, wenn es das jüngste auf dem Chart ist oder wenn sich D innerhalb der letzten 20 Balken gebildet hat.
| Element | Was es anzeigt |
|---|---|
| Durchgezogene Abschnitte | Der Verlauf X→A→B→C→D in der Farbe des Aufwärts- bzw. Abwärtstrends |
| Schattierte Dreiecke | Die XAB- und BCD-Hälften des Musters, hinter den Kerzen eingezeichnet |
| Punkte und Buchstaben | Die fünf Schwankungspunkte mit ihren Buchstaben oberhalb der Höchststände und unterhalb der Tiefststände |
| Gestrichelte Diagonalen | Die Fibonacci-Verhältnisse: XB, AC, BD und XD (bei einem Cypher-Muster liegt das D-Verhältnis von XC auf dem CD-Schenkel) |
| Namensschild | Richtung, Mustername und Übereinstimmungswert, z. B. ▲ BULLISH BAT · 94 % |
| PRZ-Kasten | Die potenzielle Umkehrzone: die Kursspanne, in der das D-Verhältnis gültig ist, um 12 Balken nach rechts erweitert |
| TP1 / TP2 | Zielwerte bei 0,382 und 0,618 der Bewegung A→D, gemessen von D aus zurück |
| SL | Ein Stop jenseits des äußeren Randes der PRZ, um 13 % der A→D-Bewegung |
Farben. Jedes Thema hat seine eigenen bullischen und bärischen Farben: Cyan und Rosa bei „Midnight“, Blau und Orange bei „Graphite“ sowie Dunkelblau und Rot bei „Ivory“. Sie können diese über die beiden Farbeingaben ersetzen. Die Stop-Linie verwendet die entgegengesetzte Farbe, damit sie sich niemals mit den Zielwerten vermischt.
Die Ziele und der Stopp sind Referenzwerte, keine Handelsempfehlungen. Prüfen Sie sie anhand Ihrer eigenen Risikoregeln.

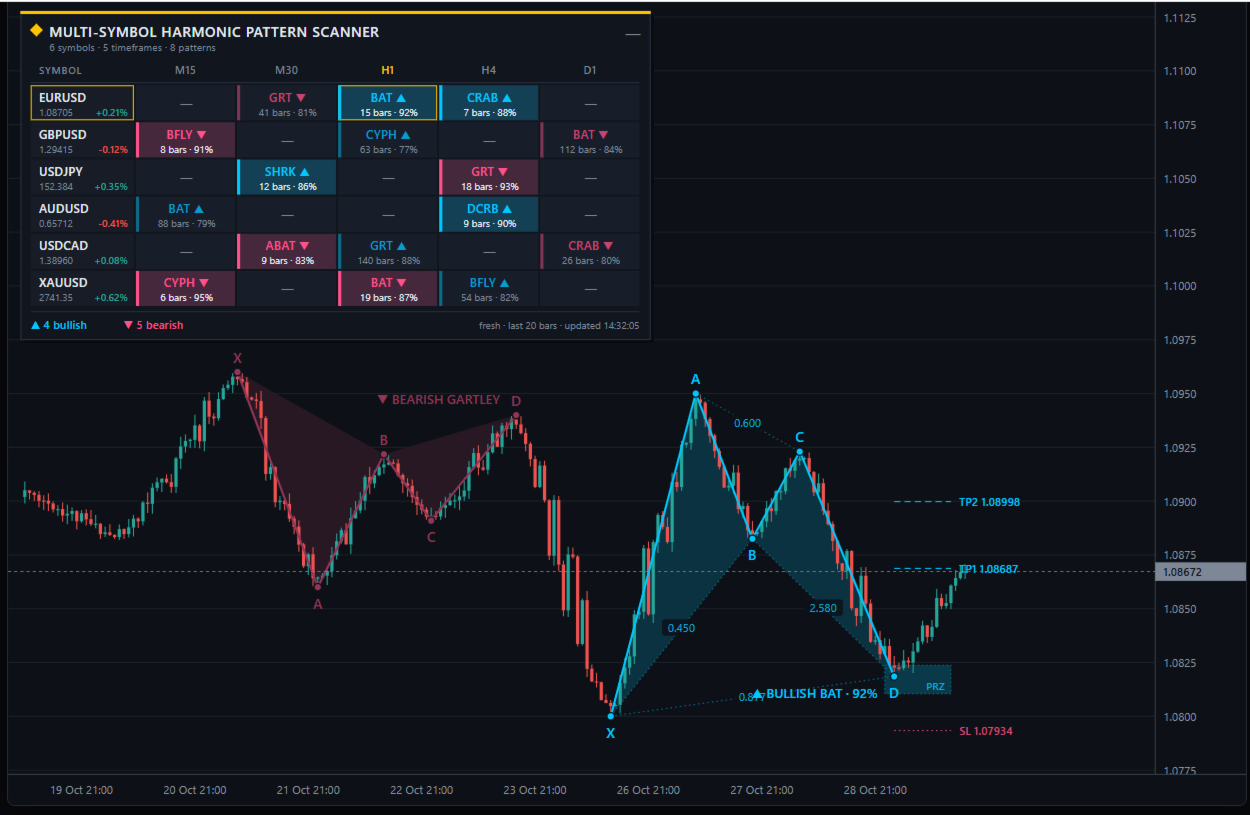

Das Dashboard
Das Dashboard ist ein Raster mit einer Zeile pro Symbol und einer Spalte pro Zeitrahmen. Jede Zelle zeigt das aktuellste Muster auf diesem Markt an, sodass Sie Ihre gesamte Beobachtungsliste auf einen Blick überblicken können.
- Kopfzeile. Zeigt den Titel sowie die Anzahl der Symbole, Zeitrahmen und Muster an, die gescannt werden. Klicken Sie auf — (oder den Titel), um das Fenster auf eine Leiste zu minimieren, und auf +, um es wieder zu öffnen.
- Symbolspalte. Zeigt jedes Symbol mit seinem aktuellen Geldkurs und der heutigen Veränderung in Grün oder Rot an. Klicken Sie auf ein Symbol, um es in diesem Chart im aktuellen Zeitrahmen anzuzeigen.
- Musterzellen. Jede Zelle besteht aus zwei Zeilen, zum Beispiel „BAT ▲ über 15 Balken · 94 %“: der Mustercode und die Richtung, gefolgt von der Angabe, vor wie vielen Balken sich das D gebildet hat, sowie dem Übereinstimmungswert. Klicken Sie auf eine Zelle, um das Diagramm auf dieses Symbol und diesen Zeitrahmen umzuschalten. Bewegen Sie den Mauszeiger darüber, um die PRZ und alle vier Verhältnisse anzuzeigen.
- Fußzeile. Zählt die neuen bullischen und bärischen Muster und zeigt den Zeitpunkt des letzten Scans an.
| Darstellung der Zellen | Bedeutung |
|---|---|
| Getönter Hintergrund, heller Streifen auf der linken Seite | Neues Muster: D hat sich innerhalb der letzten 20 Balken gebildet (Neu, wenn D innerhalb liegt) |
| Einfarbiger Hintergrund, dunkler Streifen | Älteres Muster, aber immer noch das aktuellste in diesem Zeitrahmen |
| — | In den analysierten Takten wurde kein Muster gefunden |
| ··· wird geladen | Der Verlauf wird noch heruntergeladen; der Vorgang wird beim nächsten Scan erneut versucht |
| k. A. | Ihr Broker bietet dieses Symbol nicht an (überprüfen Sie das Symbolsuffix) |
| Gold-Umriss | Das derzeit in diesem Chart geöffnete Symbol und der Zeitrahmen |
Der Scanner läuft alle 30 Sekunden, überprüft einen Markt jedoch erst dann erneut, wenn für diesen Markt ein neuer Balken vorliegt, sodass er auch bei umfangreichen Beobachtungslisten ressourcenschonend bleibt.
Referenz für Eingaben
Die Standardeinstellungen eignen sich für Devisen und Gold auf den Zeitrahmen M15 bis D1. Die meisten Trader müssen lediglich die Symbole, die Zeitrahmen und eventuell das Design anpassen.
| Gruppe | Eingabe | Standard | Funktionsweise |
|---|---|---|---|
| Darstellung | Design | Mitternacht | Farbschema: Midnight, Graphite oder Ivory (hell) |
| Optik und Handhabung | Design-Übersicht | true | Wendet das Design auf den Diagrammhintergrund und die Kerzen an und stellt beim Entfernen Ihre Farben wieder her |
| Optik und Handhabung | Farbe für Aufwärts-/Abwärtstrend | Keine | Überschreibt die Musterfarben des Themes; „Keine“ behält das Theme bei |
| Erkennung | Schwankungsamplitude | 5 | Balken auf jeder Seite, die einen Schwungpunkt bestätigen |
| Erkennung | Analysierte Balken | 600 | Durchsuchte Historie pro Symbol und Zeitrahmen |
| Erkennung | Verhältnistoleranz (%) | 5 | Wie weit ein Verhältnis außerhalb seines Idealbereichs liegen darf |
| Erkennung | Unbestätigte D zulassen | false | Verwendet den Live-Swing als D; schneller, aber mit Repainting |
| Muster | Gartley … Shark | true | Schaltet jedes der 8 Muster ein oder aus |
| Chart-Zeichnung | Muster zeichnen | true | Zeichnet Muster in das aktuelle Diagramm |
| Diagrammzeichnung | Max. Anzahl gezeichneter Muster | 8 | Zuletzt gezeichnete Muster werden im Chart beibehalten |
| Diagrammzeichnung | Schattierungsdreiecke / Schattierungsstärke | true / 18 % | Schattiert die Dreiecke und legt fest, wie stark die Schattierung ist |
| Diagrammdarstellung | Linienbreite der Säulen | 2 | Dicke der X→D-Schenkel |
| Diagrammzeichnung | Verhältnisse / PRZ / Ziele anzeigen | true | Schaltet die einzelnen Überlagerungen ein oder aus |
| Chart-Darstellung | SL-Abstand (% von AD) | 13 | Wie weit der Stop über die PRZ hinausragt |
| Chart-Zeichnung | Projektionslänge | 12 Balken | Wie weit sich die PRZ-Box und die Niveaulinien nach rechts erstrecken |
| Chart-Zeichnung | Ausführliche Informationen zu älteren Mustern | false | Zeigt auch bei verblassten Mustern Verhältnisse, PRZ und Niveaus an |
| Chart-Darstellung | Schriftgröße der Chartbeschriftung | 8 | Größe des Textes für Kennzahlen und Schwellenwerte |
| Dashboard | Dashboard anzeigen | true | Schaltet das Scannen des Panels und des Hintergrunds ein oder aus |
| Dashboard | Symbole | EURUSD, GBPUSD, USDJPY, AUDUSD, USDCAD, XAUUSD | Beobachtungsliste, durch Kommas getrennt |
| Dashboard | Symbol-Suffix | (leer) | Wird jedem Symbol angehängt, z. B. .m oder -ECN |
| Dashboard | Zeitrahmen | M15, M30, H1, H4, D1 | Beliebige Zeitrahmen von M1 bis MN1, durch Kommas getrennt |
| Dashboard | Aktuell, wenn D innerhalb von | 20 Balken | Altersgrenze für eine hervorgehobene Zelle und für Warnmeldungen |
| Dashboard | Intervall für erneuten Scan | 30 s | Häufigkeit der Überprüfung der Beobachtungsliste |
| Dashboard | Panel X/Y, Spaltenbreiten, Zellenhöhe | 12, 28, 100, 96, 34 | Position und Größe des Panels in Pixeln |
| Benachrichtigungen | Popup / Push / Ton | wahr / falsch / falsch | Wie Sie über neue Muster informiert werden |
| Benachrichtigungen | Sounddatei | alert.wav | Eine Datei aus dem Ordner „Sounds“ des Terminals |
Benachrichtigungen
Ein Alarm wird einmal ausgelöst, wenn ein neues Muster auf einem beliebigen Dashboard-Markt abgeschlossen wird und dessen D im neuen Fenster gebildet wird. Für Muster, die bereits beim Laden des Indikators vorhanden sind, werden keine Alarme ausgelöst, sodass Sie beim Neustart von MT5 nicht mit Benachrichtigungen überflutet werden.
Jede Meldung enthält alle Informationen, die zur Beurteilung des Setups erforderlich sind:
MSHP-Scanner: Bullish Bat auf EURUSD H1 | D=1,08171 | PRZ 1,08065–1,08377 | Übereinstimmung 94 %
- Das Popup-Fenster zeigt das Benachrichtigungsfenster von MT5 an und ist standardmäßig aktiviert.
- „Push“ sendet die Meldung an die MT5-App. Aktivieren Sie diese Funktion unter „Extras“ → „Optionen“ → „Benachrichtigungen“ mit Ihrer MetaQuotes-ID.
- „Sound“ spielt die ausgewählte Datei aus dem Ordner „Sounds“ des Terminals ab.
Jeder Alarm wird außerdem auf der Registerkarte „Experten“ protokolliert, sodass Sie einen Verlauf davon führen können. Alarme beziehen sich nur auf die Beobachtungsliste des Dashboards. Fügen Sie das Symbol des aktuellen Charts zur Liste hinzu, wenn Sie möchten.
