Типы объектов и особенности указания их координат

Как мы знаем из главы про графики, в окне существует две системы координат: экранные (пиксельные) и котировочные (время и цена). В связи с этим общий набор поддерживаемых типов объектов делится на две большие группы: тех объектов, которые имеют привязку к экрану, и тех, которые имеют привязку к графику цен. Первые всегда остается на месте относительно одного из углов окна (какой именно угол является опорным, определяет пользователь или программист в свойствах объекта). Вторые прокручиваются вместе с рабочей областью окна.

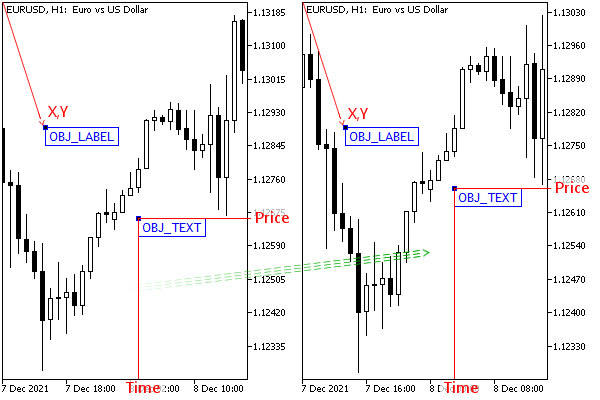

На следующем изображении приведены для сравнения два объекта с текстовыми надписями: один с привязкой к экрану (OBJ_LABEL), а другой — к графику цен (OBJ_TEXT). Их типы, приведенные в скобках, а также свойства, с помощью которых задаются координаты, мы изучим в соответствующих разделах этой главы. Важно отметить, что при прокрутке графика цен текст OBJ_TEXT двигается синхронно с ним, в то время как надпись OBJ_LABEL остается на одном и том же месте.

Две разные системы координат для объектов

Также объекты отличаются по количеству точек привязки. Например, одиночная ценовая метка ("стрелка") требует одной точки время/цена, а трендовая линия — двух таких точек. Имеются типы объектов и с большим количеством точек привязки, такие как равноудаленный канал, треугольник или волны Эллиотта.

При выделении объекта (например, в диалоге Список объектов, двойным или одиночным щелчком мыши на графике, в зависимости от настройки терминала — закладка Графики, опция Выделять объекты одиночным кликом мыши) его точки привязки обозначаются маленькими квадратами контрастным цветом. Именно точки привязки используются для перетаскивания объекта, изменения его размеров и ориентации.

Все поддерживаемые типы объектов описаны в перечислении ENUM_OBJECT. Ознакомиться с ним целиком можно в документации MQL5. Мы же будем рассматривать его элементы постепенно, по частям.
