锚定窗口角点和屏幕坐标

对于采用图表（像素）点坐标系的对象，必须选择窗口四个角之一作为参考点，以此作为计算对象锚点在水平 X 轴与垂直 Y 轴方向的坐标值的基准。这些方面由下表中的特性控制。

标识符	说明	类型
OBJPROP_CORNER	图形对象锚定的图表角点	ENUM_BASE_CORNER
OBJPROP_XDISTANCE	距锚定角点 X 轴方向的距离，以像素为单位	int
OBJPROP_YDISTANCE	距锚定角点 Y 轴方向的距离，以像素为单位	int

OBJPROP_CORNER 的有效选项汇总在 ENUM_BASE_CORNER 枚举中。

标识符	坐标中心位置
CORNER_LEFT_UPPER	窗口左上角
CORNER_LEFT_LOWER	窗口左下角
CORNER_RIGHT_LOWER	窗口右下角
CORNER_RIGHT_UPPER	窗口右上角

默认值为左上角。

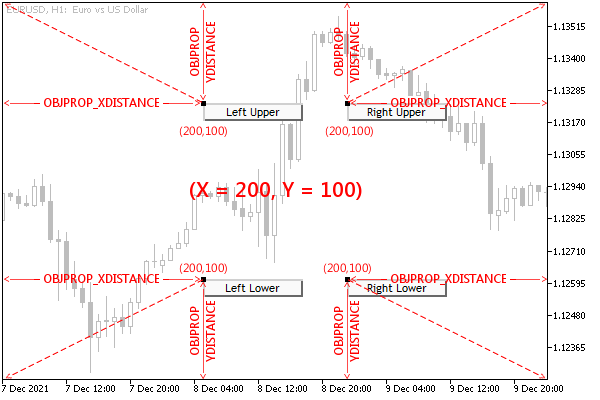

下图显示了四个按钮对象，在窗口中，它们具有相同的大小，且各自距锚定角点的距离相同。这些对象仅在绑定的角点本身有所不同。需注意，按钮有一个锚点，其始终位于按钮的左上角。

绑定到主窗口不同角点的对象布局

图表中所有四个对象当前均被选中，因此其锚点以对比色高亮显示。

当我们提及窗口角点时，指的是对象所在的特定窗口或子窗口，而非整个图表。换言之，对于子窗口中的对象，Y 坐标是从该子窗口的上边框或下边框开始测量的。

下图展示了子窗口中绑定到子窗口各角点的类似对象。

绑定到主窗口不同角点的对象位置

用户可使用 ObjectCornerLabel.mq5脚本测试文本标注的移动，其窗口锚定角通过输入参数 Corner 指定。

#property script_show_inputs

input ENUM_BASE_CORNER Corner = CORNER_LEFT_UPPER;

坐标会周期性变化，并显示在标注文本中。因此，标注会在窗口中移动，当移至边框时将产生反弹效果。对象将在鼠标放置脚本的窗口或子窗口内创建。

void OnStart()
{
   const int t = ChartWindowOnDropped();
   const string legend = EnumToString(Corner);

   const string name = "ObjCornerLabel-" + legend;
   int h = (int)ChartGetInteger(0, CHART_HEIGHT_IN_PIXELS, t);
   int w = (int)ChartGetInteger(0, CHART_WIDTH_IN_PIXELS);
   int x = w / 2;
   int y = h / 2;
   ...

为正确定位，我们获取窗口的尺寸（然后检查其是否已更改），并找到对象初始放置的中间位置：使用坐标变量 x和 y。

接下来，我们将创建并设置一个文本标注，暂不设置坐标。需要注意的是，我们启用了选择对象选择功能 (OBJPROP_SELECTABLE) 并将其选中 (OBJPROP_SELECTED)，因为这能让我们看到对象本身的锚点，从而测量其与窗口角点（坐标远点）的距离。这两个特性在对象状态管理章节有更详细的说明。

   ObjectCreate(0, name, OBJ_LABEL, t, 0, 0);
   ObjectSetInteger(0, name, OBJPROP_SELECTABLE, true);
   ObjectSetInteger(0, name, OBJPROP_SELECTED, true);
   ObjectSetInteger(0, name, OBJPROP_CORNER, Corner);
   ...

在变量 px和py, 中，我们将记录用于模拟运动的坐标增量。坐标修改本身将在无限循环中执行，直至被用户中断。迭代计数器允许每 50 次迭代时，随机改变移动方向。

   int px = 0, py = 0;
   int pass = 0;

   for( ;!IsStopped(); ++pass)
   {
      if(pass % 50 == 0)
      {
         h = (int)ChartGetInteger(0, CHART_HEIGHT_IN_PIXELS, t);
         w = (int)ChartGetInteger(0, CHART_WIDTH_IN_PIXELS);
         px = rand() * (w / 20) / 32768 - (w / 40);
         py = rand() * (h / 20) / 32768 - (h / 40);
      }

      // bounce off window borders so object doesn't hide
      if(x + px > w || x + px < 0) px = -px;
      if(y + py > h || y + py < 0) py = -py;
      // recalculate label positions
      x += px;
      y += py;

      // update the coordinates of the object and add them to the text
      ObjectSetString(0, name, OBJPROP_TEXT, legend
         + "[" + (string)x + "," + (string)y + "]");
      ObjectSetInteger(0, name, OBJPROP_XDISTANCE, x);
      ObjectSetInteger(0, name, OBJPROP_YDISTANCE, y);

      ChartRedraw();
      Sleep(100);
   }

   ObjectDelete(0, name);
}

尝试多次运行该脚本，并指定不同的锚定角点。

在下一节中，我们将通过控制对象上的锚点来增强该脚本。
