图像的裁剪（输出部分）

对于带有图片的图形对象（OBJ_BITMAP_LABEL 和 OBJ_BITMAP），MQL5 允许通过 OBJPROP_BMPFILE特性指定要显示的图像部分。要实现这一点，需要将对象的大小（OBJPROP_XSIZE 和 OBJPROP_YSIZE）设置为小于图像尺寸，并使用整数特性 OBJPROP_XOFFSET 和 OBJPROP_YOFFSET 设置可见矩形区域的左上角坐标。这两个特性分别设置从原始图像左边界和上边界开始的 X 轴和 Y 轴像素偏移量。

将图像的一部分输出到一个对象

将图像的一部分输出到一个对象

通常，工具栏图标（按钮组、菜单等）会使用大型图像的局部区域来实现类似效果：相比用多个小文件储存单独图标，用一个文件储存所有图标更能高效利用资源。

测试脚本ObjectBitmapOffset.mq5创建了多个带图片的面板 (OBJ_BITMAP_LABEL)，并且为所有这些面板在 OBJPROP_BMPFILE 特性中指定了相同的图形文件。然而，通过设置 OBJPROP_XOFFSET 和 OBJPROP_YOFFSET 特性，所有对象将显示图像的不同部分。

void SetupBitmap(const int i, const int x, const int y, const int size,
   const string imageOn, const string imageOff = NULL)
{
   // create an object
   const string name = ObjNamePrefix + "Tool-" + (string)i;
   ObjectCreate(0, name, OBJ_BITMAP_LABEL, 0, 0, 0);
   ObjectSetInteger(0, name, OBJPROP_CORNER, CORNER_RIGHT_UPPER);
   ObjectSetInteger(0, name, OBJPROP_ANCHOR, ANCHOR_RIGHT_UPPER);
   // position and size
   ObjectSetInteger(0, name, OBJPROP_XDISTANCE, x);
   ObjectSetInteger(0, name, OBJPROP_YDISTANCE, y);
   ObjectSetInteger(0, name, OBJPROP_XSIZE, size);
   ObjectSetInteger(0, name, OBJPROP_YSIZE, size);
   // offset in the original image, according to which the i-th fragment is read
   ObjectSetInteger(0, name, OBJPROP_XOFFSET, i * size);
   ObjectSetInteger(0, name, OBJPROP_YOFFSET, 0);
   // generic image (file)
   ObjectSetString(0, name, OBJPROP_BMPFILE, imageOn);
}

void OnStart()
{
   const int icon = 46; // size of one icon
   for(int i = 0; i < 7; ++i) // loop through the icons in the file
   {
      SetupBitmap(i, 10, 10 + i * icon, icon,
         "\\Files\\MQL5Book\\icons-322-46.bmp");
   }
}

原始图像包含多个小图标，每个图标的尺寸为 46×46 像素。该脚本会将这些图标逐一“裁剪”出来，并垂直排列在窗口的右侧边缘。

以下展示了一个通用文件（/Files/MQL5Book/icons-322-46.bmp），以及在图表上的呈现效果。

含图标的 BMP 文件

含图标的 BMP 文件

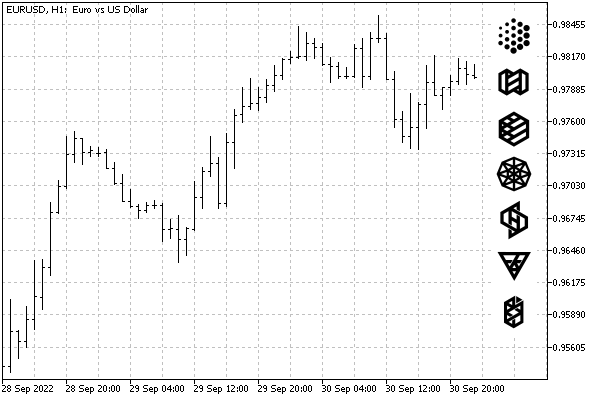

图表上带图标的按钮对象

图表上带图标的按钮对象
