Цвета

MQL-программа может узнать и изменить цвета для отображения всех элементов графика. Соответствующие свойства входят в состав перечисления ENUM_CHART_PROPERTY_INTEGER.

Идентификатор	Описание
CHART_COLOR_BACKGROUND	Цвет фона графика
CHART_COLOR_FOREGROUND	Цвет осей, шкалы и строки OHLC
CHART_COLOR_GRID	Цвет сетки
CHART_COLOR_VOLUME	Цвет объемов и уровней открытия позиций
CHART_COLOR_CHART_UP	Цвет бара вверх, тени и окантовки тела бычьей свечи
CHART_COLOR_CHART_DOWN	Цвет бара вниз, тени и окантовки тела медвежьей свечи
CHART_COLOR_CHART_LINE	Цвет линии графика и контуров японских свечей
CHART_COLOR_CANDLE_BULL	Цвет тела бычьей свечи
CHART_COLOR_CANDLE_BEAR	Цвет тела медвежьей свечи
CHART_COLOR_BID	Цвет линии Bid-цены
CHART_COLOR_ASK	Цвет линии Ask-цены
CHART_COLOR_LAST	Цвет линии цены последней совершенной сделки (Last)
CHART_COLOR_STOP_LEVEL	Цвет уровней стоп-ордеров (Stop Loss и Take Profit)

В качестве примера работы с данными свойствами создадим скрипт ChartColorInverse.mq5, который будет менять все цвета графика на инверсивные, то есть для битового представления цвета в формате RGB будет выполняться операция XOR ('^', исключающее ИЛИ). Таким образом, после повторного запуска скрипта на том же графике его настройки будут восстановлены.

#define RGB_INVERSE(C) ((color)C ^ 0xFFFFFF)

void OnStart()
{
   ENUM_CHART_PROPERTY_INTEGER colors[] =
   {
      CHART_COLOR_BACKGROUND,
      CHART_COLOR_FOREGROUND,
      CHART_COLOR_GRID,
      CHART_COLOR_VOLUME,
      CHART_COLOR_CHART_UP,
      CHART_COLOR_CHART_DOWN,
      CHART_COLOR_CHART_LINE,
      CHART_COLOR_CANDLE_BULL,
      CHART_COLOR_CANDLE_BEAR,
      CHART_COLOR_BID,
      CHART_COLOR_ASK,
      CHART_COLOR_LAST,
      CHART_COLOR_STOP_LEVEL
   };

   for(int i = 0; i < ArraySize(colors); ++i)
   {
      ChartSetInteger(0, colors[i], RGB_INVERSE(ChartGetInteger(0, colors[i])));
   }
}

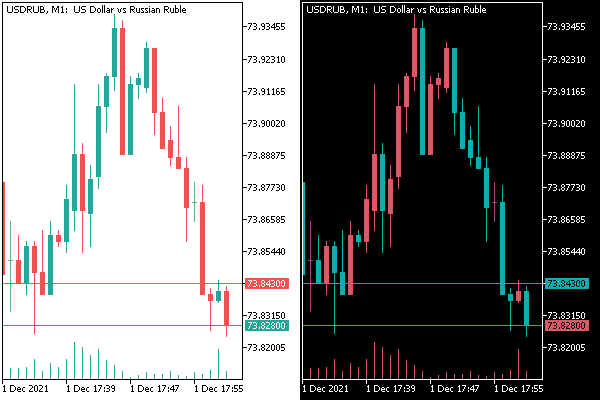

На следующем изображении совмещены образы графика до и после применения скрипта.

Инверсия цветов графика из MQL-программы

Теперь закончим доработку IndSubChart.mq5. Нам осталось прочитать цвета основного графика и применить их к диаграмме нашего индикатора. Для этих целей уже была запланирована функция SetPlotColors, вызов которой был закомментирован в обработчике OnChartEvent (см. последний пример в разделе Режимы отображения графика).

void SetPlotColors(const int index, const ENUM_CHART_MODE m)
{
   if(m == CHART_CANDLES)
   {
      PlotIndexSetInteger(index, PLOT_COLOR_INDEXES, 3);
      PlotIndexSetInteger(index, PLOT_LINE_COLOR, 0, (int)ChartGetInteger(0, CHART_COLOR_CHART_LINE));  // rectangle
      PlotIndexSetInteger(index, PLOT_LINE_COLOR, 1, (int)ChartGetInteger(0, CHART_COLOR_CANDLE_BULL)); // up
      PlotIndexSetInteger(index, PLOT_LINE_COLOR, 2, (int)ChartGetInteger(0, CHART_COLOR_CANDLE_BEAR)); // down
   }
   else
   {
      PlotIndexSetInteger(index, PLOT_COLOR_INDEXES, 1);
      PlotIndexSetInteger(index, PLOT_LINE_COLOR, (int)ChartGetInteger(0, CHART_COLOR_CHART_LINE));
   }
}

В этой новой функции мы получаем, в зависимости от режима отрисовки графика, либо цвета контуров и тел бычьих и медвежьих свечей, либо цвет линий, и применяем цвета к диаграммам. Разумеется, не забудем вызвать эту функцию при инициализации.

int OnInit()
{
   ...
   mode = (ENUM_CHART_MODE)ChartGetInteger(0, CHART_MODE);
   InitPlot(0, InitBuffers(mode), Mode2Style(mode));
   SetPlotColors(0, mode);
   ...
}

Индикатор готов. Попробуйте набросить его в окно и поменять цвета в диалоге свойств графика — диаграмма должна автоматически адаптироваться по новые настройки.
