键盘事件

MQL 程序可通过在 OnChartEvent函数中处理 CHARTEVENT_KEYDOWN 事件来接收来自终端的按键消息。

需要注意的是，仅当图表处于活动状态且获得输入焦点时，才会生成此类事件。

在 Windows 中，焦点指的是当前与用户交互的特定窗口在逻辑和视觉上的选中状态。通常，可通过鼠标点击或特殊键盘快捷键（例如 Tab、Ctrl+Tab）切换焦点，这会使被选中的窗口高亮显示。例如，输入字段将会出现文本光标，列表中的当前行会以另一种颜色标记等等。

在终端中也能观察到类似的视觉效果，尤其是当 Market Watch窗口、Data Window 窗口或专家日志获得焦点时。但图表窗口的情况略有不同。从外观上往往难以判断显示前台显示的图表是否已获得输入焦点。如前所述，可以通过以下方式确保切换焦点：点击所需图表（图表区域，而非窗口标题或边框）或使用快捷键：

Alt+W：打开图表列表窗口，从中选择图表。
Ctrl+F6：切换至下一个图表（按窗口列表顺序，通常对应选项卡顺序）。
Crtl+Shift+F6：切换至上一个图表。

MetaTrader 5 的完整快捷键列表可在文档中查阅。请注意，部分快捷键组合不符合 Microsoft 的常规建议（例如 F10 用于打开报价窗口，而非激活主菜单）。

CHARTEVENT_KEYDOWN 事件参数包含以下信息：

lparam - 按下按键的代码
dparam - 按住按键期间生成的击键次数
sparam - 描述键盘按键状态的位掩码（已转换为字符串）

位	说明
0-7	按键扫描码（取决于硬件和 OEM）
8	扩展键盘键特性
9-12	供 Windows 系统服务使用（请勿使用）
13	Alt键状态（1 - 按下，0 - 释放），不可用（见下文）
14	按键之前的状态（1 - 按下，0 - 释放）
15	按键状态变化（1 表示释放，0 表示按下）

Alt键状态不可用，因为会被终端拦截，因此，此位始终为 0。由于该事件的触发机制，第 15 位始终为 0：仅按键按下事件会传递给 MQL 程序，按键释放事件不会传递。

扩展键盘的特性（第 8 位）将进行设置，例如数字小键盘按键（笔记本电脑通常通过 Fn键激活），如 NumLock、ScrollLock、右侧 Ctrl（区别于左侧主Ctrl）。更多相关内容，请参阅 Windows 文档。

首次按下任何非系统按键时，第 14 位为 0。如果持续按住按键，在后续自动生成的重复事件中，该位将为 1。

以下结构有助于确保位说明的准确性。

struct KeyState
{
   uchar scancode;
   bool extended;
   bool altPressed;
   bool previousState;
   bool transitionState;

   KeyState() { }
   KeyState(const ushort keymask)
   {
      this = keymask; // use operator overload=
   }
   void operator=(const ushort keymask)
   {
      scancode = (uchar)(0xFF & keymask);
      extended = 0x100 & keymask;
      altPressed = 0x2000 & keymask;
      previousState = 0x4000 & keymask;
      transitionState = 0x8000 & keymask;
   }
};

在 MQL 程序中，可按如下方式使用。

void OnChartEvent(const int id,
                  const long &lparam,
                  const double &dparam,
                  const string &sparam)
{
   if(id == CHARTEVENT_KEYDOWN)
   {
      PrintFormat("%lld %lld %4llX", lparam, (ulong)dparam, (ushort)sparam);
      KeyState state[1];
      state[0] =(ushort)sparam;
      ArrayPrint(state);
   }
}

从实际应用角度来看，使用宏从按键掩码中提取位特性会更为便捷。

#define KEY_SCANCODE(SPARAM) ((uchar)(((ushort)SPARAM) & 0xFF))
#define KEY_EXTENDED(SPARAM) ((bool)(((ushort)SPARAM) & 0x100))
#define KEY_PREVIOUS(SPARAM) ((bool)(((ushort)SPARAM) & 0x4000))

可以在图表上运行 EventAll.mq5指标（该指标位于事件相关图表特性章节），观察按下特定按键时日志中显示的参数值。

请注意，lparam中的代码为虚拟键盘键码。其列表可在 MetaTrader 5 安装目录下的MQL5/Include/VirtualKeys.mqh文件中查看。例如，部分代码如下：

#define VK_SPACE          0x20
#define VK_PRIOR          0x21
#define VK_NEXT           0x22
#define VK_END            0x23
#define VK_HOME           0x24
#define VK_LEFT           0x25
#define VK_UP             0x26
#define VK_RIGHT          0x27
#define VK_DOWN           0x28
...
#define VK_INSERT         0x2D
#define VK_DELETE         0x2E
...
// VK_0 - VK_9 ASCII codes of characters '0' - '9' (0x30 - 0x39)
// VK_A - VK_Z ASCII codes of characters 'A' - 'Z' (0x41 - 0x5A)

这些代码被称为虚拟键码，原因在于，相同功能的按键在不同键盘上的位置可能不同，甚至可能通过组合辅助键实现（如笔记本电脑的Fn键）。此外，虚拟性还体现在另一方面，同一按键可能生成不同符号或控制动作。例如，同一按键在不同的语言布局中可能代表不同的字母。此外，每个字母键根据 CapsLock的模式和 Shift 键的状态，可生成大写或小写字母。

为此，MQL5 API 提供了专门的 TranslateKey函数，用于将虚拟键码转换为相应字符。

short TranslateKey(int key)

该函数会根据当前输入语言和控制键的状态，基于传入的虚拟键码返回对应的 Unicode 字符。

如果发生错误，将返回值 -1。如果键码与正确字符不匹配，例如尝试获取 Shift键的字符时，可能会发生错误。

需要注意，MQL 程序除了能获取按键码外，还可通过控制键和模式检查键盘状态。顺便提一下，作为参数传递给TerminalInfoInteger函数的 TERMINAL_KEYSTATE_XXX 形式的常量，是基于 1000 + 虚拟键码的原则。例如，TERMINAL_KEYSTATE_UP 为 1038，因为 VK_UP 是 38 (0x26)。

在设计对按键做出反应的算法时，请记住，终端可能会拦截许多组合键，因为它们被保留用于执行特定操作（上文已提供文档链接）。特别要注意，按下空格键会打开一个用于沿时间轴快速导航的字段。MQL5 API 允许你对这种内置键盘处理进行部分控制，并且在必要时可将其禁用。请参阅鼠标和键盘控制章节。

简单的无缓冲指标EventTranslateKey.mq5可用于演示该函数的功能。在其针对 CHARTEVENT_KEYDOWN 事件的 OnChartEvent处理程序中，将调用 TranslateKey 获取有效Unicode 字符。如果成功，该符号将被添加到图表注释中显示的消息字符串中。按下 Enter，将在文本中插入换行符，按下 Backspace, 则会删除文本末尾的最后一个字符。

#include <VirtualKeys.mqh>

string message = "";

void OnChartEvent(const int id,
   const long &lparam, const double &dparam, const string &sparam)
{
   if(id == CHARTEVENT_KEYDOWN)
   {
      if(lparam == VK_RETURN)
      {
         message += "\n";
      }
      else if(lparam == VK_BACK)
      {
         StringSetLength(message, StringLen(message) - 1);
      }
      else
      {
         ResetLastError();
         const ushort c = TranslateKey((int)lparam);
         if(_LastError == 0)
         {
            message += ShortToString(c);
         }
      }
      Comment(message);
   }
}

你可以尝试输入不同大小写形式和不同语言的字符。

注意事项：该函数返回有符号的short，主要是为了能够返回错误码 -1。“宽字符”（双字节字符）的类型被视为无符号整数，即ushort。如果将接收变量声明为 ushort，使用 -1 进行检查（例如 c!=-1）将引发“符号不匹配”的编译器警告（需要显式类型转换），而另一种检查方式 (c >= 0) 通常是错误的，因为其结果始终等于 true。

为了能够在消息中插入单词间的空格，在 OnInit处理程序中预先禁用了由空格键触发的快速导航功能。

void OnInit()
{
ChartSetInteger(0, CHART_QUICK_NAVIGATION, false);
}

作为使用键盘事件的一个完整示例，考虑以下应用程序任务。终端用户知道，无需打开设置对话框，使用鼠标即可交互式地更改主图表窗口的刻度，只需在价格刻度上按下鼠标按钮，然后在不松开的情况下向上/向下移动。遗憾的是，此方法不适用于子窗口。

子窗口始终自动缩放以适应所有内容，要更改比例，必须打开对话框并手动输入数值。当子窗口中的指标显示“异常值”时，即过大的单个读数，会干扰对其他正常（中等）尺寸数据的分析，此时就需要进行这种操作。此外，有时为了处理更精细的细节，简单地放大图像即可。

为解决此问题并允许用户通过键盘操作调整子窗口比例，我们实现了SubScalermq5指标。该指标没有缓冲区且不显示任何内容。

SubScaler 必须作为子窗口中的首个指标，或更严格地说，必须在你需要控制刻度的工作指标添加到子窗口之前，先将其添加到该子窗口中。要使 SubScaler成为首个指标，应将其放置于图表（主窗口）上，从而创建新的子窗口，之后可在该子窗口中添加从属指标。

在工作指标的设置对话框中，务必启用 Inherit scale选项（位于 Scale 选项卡上）。

当两个指标同时在子窗口中运行时，你可以使用Up/Down箭头键进行放大/缩小操作。如果按住 Shift键，垂直轴上的当前可见数值范围将向上或向下移动。

放大意味着聚焦细节（“镜头拉近”），因此部分数据可能超出窗口显示范围。缩小则表示整体画面变小（“镜头拉远”）。

输入参数设置如下：

初始最大值 (Initial maximum) - 初次放置在图表上时数据的上限，默认值为 +1000。
初始最小值 (Initial minimum) - 初次放置在图表上时数据的下限，默认值为 -1000。
缩放系数 (Scaling factor ) - 按键时缩放比例的变化步长，取值范围为 [0.01 ...0.5]，默认值为 0.1。

由于 SubScaler无法预知后续添加到子窗口中的任意第三方指标的有效数值范围，因此必须由用户设置最小值和最大值。

当启动新的终端会话后恢复图表，或加载 tpl 模板时，SubScaler会自动恢复上次保存的缩放状态。

现在让我们分析 SubScaler的具体实现。

上述设置通过对应的输入变量进行设置：

input double FixedMaximum = 1000; // Initial Maximum
input double FixedMinimum = -1000; // Initial Minimum
input double _ScaleFactor = 0.1; // Scale Factor [0.01 ... 0.5]
input bool Disabled = false;

此外，Disabled变量允许临时禁用特定指标实例的键盘响应，以便在不同子窗口中逐个设置不同的比例。

由于 MQL5 中的输入变量是只读的，我们不得不额外声明一个变量ScaleFactor，用于将输入值校正到允许范围 [0.01 ...0.5] 内。

double ScaleFactor;

当前子窗口编号 (w) 和其中的指标数量 (n) 存储在全局变量中，这些变量均在 OnInit 处理程序中初始化。

int w = -1, n = -1;

void OnInit()
{
  ScaleFactor = _ScaleFactor;
  if(ScaleFactor < 0.01 || ScaleFactor > 0.5)
  {
    PrintFormat("ScaleFactor %f is adjusted to default value 0.1,"
       " valid range is [0.01, 0.5]", ScaleFactor);
    ScaleFactor = 0.1;
  }
  w = ChartWindowFind();
  n = ChartIndicatorsTotal(0, w);
}

在OnChartEvent函数中，我们处理两种类型的事件：图表变更事件和键盘事件。CHARTEVENT_CHART_CHANGE 事件用于追踪子窗口中后续指标（即需要缩放的工作指标）的添加情况。同时，我们会请求子窗口数值的当前范围（CHART_PRICE_MIN 和 CHART_PRICE_MAX），并判断该范围是否为无效范围，即最大值和最小值都等于零的情况。如果出现这种情况，则需应用输入参数中指定的初始限制（FixedMinimum和 FixedMaximum）。

void OnChartEvent(const int id, const long &lparam, const double &dparam, const string &sparam)
{
   switch(id)
   {
   case CHARTEVENT_CHART_CHANGE:
      if(ChartIndicatorsTotal(0, w) > n)
      {
         n = ChartIndicatorsTotal(0, w);
         const double min = ChartGetDouble(0, CHART_PRICE_MIN, w);
         const double max = ChartGetDouble(0, CHART_PRICE_MAX, w);
         PrintFormat("Change: %f %f %d", min, max, n);
         if(min == 0 && max == 0)
         {
            IndicatorSetDouble(INDICATOR_MINIMUM, FixedMinimum);
            IndicatorSetDouble(INDICATOR_MAXIMUM, FixedMaximum);
         }
      }
      break;
   ...
   }
}

当接收到键盘按下事件时，将调用主 Scale函数，该函数不仅接收 lparam，还会通过引用 TerminalInfoInteger(TERMINAL_KEYSTATE_SHIFT) 获取 Shift 键的状态。

void OnChartEvent(const int id, const long &lparam, const double &dparam, const string &sparam)
{
  switch(id)
  {
    case CHARTEVENT_KEYDOWN:
      if(!Disabled)
         Scale(lparam, TerminalInfoInteger(TERMINAL_KEYSTATE_SHIFT));
      break;
    ...
  }
}

在 Scale函数内部，首先将当前数值范围存入 min 和 max 变量中。

void Scale(const long cmd, const int shift)
{
   const double min = ChartGetDouble(0, CHART_PRICE_MIN, w);
   const double max = ChartGetDouble(0, CHART_PRICE_MAX, w);
   ...

然后，根据当前是否按下Shift键，执行缩放或平移操作，即向上或向下移动可见数值范围。在这两种情况下，修改操作均以给定步长（乘数）ScaleFactor相对于 min 和max 限值执行，并分别将结果赋值给指标特性 INDICATOR_MINIMUM 和 INDICATOR_MAXIMUM。由于从属指标设置了“继承比例 (Inherit scale)”选项，因此该设置也会成为其工作设置。

if((shift &0x10000000) ==0)// Shift is not pressed - scalechange
   {
      if(cmd == VK_UP) // enlarge (zoom in)
      {
         IndicatorSetDouble(INDICATOR_MINIMUM, min / (1.0 + ScaleFactor));
         IndicatorSetDouble(INDICATOR_MAXIMUM, max / (1.0 + ScaleFactor));
         ChartRedraw();
      }
      else if(cmd == VK_DOWN) // shrink (zoom out)
      {
         IndicatorSetDouble(INDICATOR_MINIMUM, min * (1.0 + ScaleFactor));
         IndicatorSetDouble(INDICATOR_MAXIMUM, max * (1.0 + ScaleFactor));
         ChartRedraw();
      }
   }
   else // Shift pressed - pan/shift range
   {
      if(cmd == VK_UP) // shifting charts up
      {
         const double d = (max - min) * ScaleFactor;
         IndicatorSetDouble(INDICATOR_MINIMUM, min - d);
         IndicatorSetDouble(INDICATOR_MAXIMUM, max - d);
         ChartRedraw();
      }
      else if(cmd == VK_DOWN) // shifting charts down
      {
         const double d = (max - min) * ScaleFactor;
         IndicatorSetDouble(INDICATOR_MINIMUM, min + d);
         IndicatorSetDouble(INDICATOR_MAXIMUM, max + d);
         ChartRedraw();
      }
   }
}

每次修改后都会调用 ChartRedraw以更新图表。

让我们看看 SubScaler如何与标准成交量指标配合使用（其他任何指标，包括自定义指标，都以相同方式控制）。

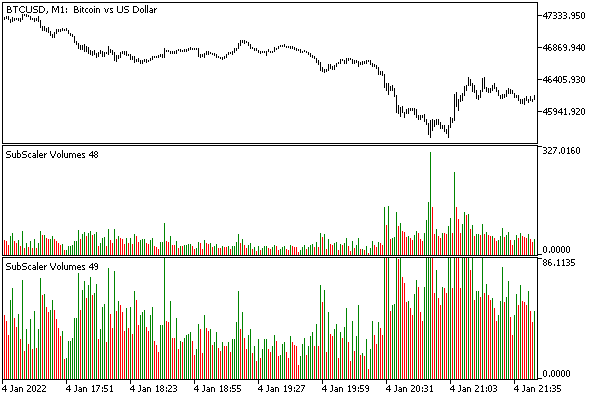

SubScaler 指标在两个子窗口中设置的不同刻度

在此处两个子窗口中，两个 SubScaler实例分别为成交量指标应用了不同的垂直刻度。
