Manual de referencia de MQL5Biblioteca estándarMatemáticasLógica difusaFunciones de pertenenciaCProductTwoSigmoidalMembershipFunctions

CProductTwoSigmoidalMembershipFunction

Clase para la implementación de la función de pertenencia en forma de producto de dos funciones sigmoidales con los parámetros А1, А2, С1, С2.

Descripción

El producto de funciones de pertenenecia sigmoidales se aplica para crear funciones asimétricas suaves. Con su ayuda se puede crear una función de pertenencia con valores iguales a 1, comenzando por un cierto valor del argumento. Tales funciones convienen si es necesario indicar términos lingüísticos del tipo "corto" o "largo".

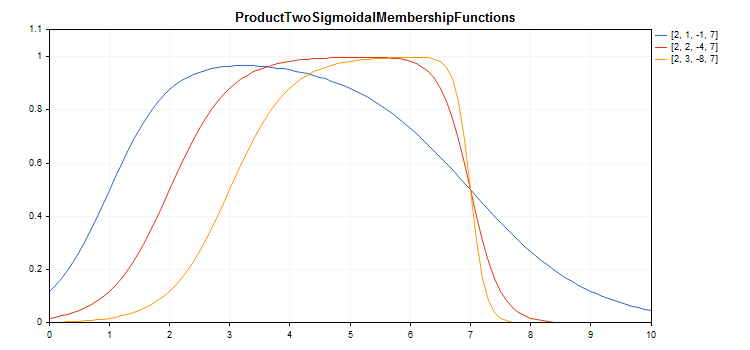

fuzzy_prodsigmoidal_function

Un ejemplo de código para construir este gráfico se muestra más abajo.

Declaración

class CProductTwoSigmoidalMembershipFuncion : public IMembershipFunction

Encabezamiento

#include <Math\Fuzzy\membershipfunction.mqh>

Jerarquía de herencia

CObject

IMembershipFunction

CProductTwoSigmoidalMembershipFunctions

Métodos de clase

Método de clase	Descripción
A1	Retorna y establece el coeficiente de inclinación de la primera función de pertenencia.
A2	Retorna y establece el coeficiente de inclinación de la segunda función de pertenencia.
C1	Retorna el parámetro de la coordenada de inflexión de la primera función de pertenencia.
C2	Retorna el parámetro de la coordenada de inflexión de la segunda función de pertenencia.
GetValue	Calcula el valor de la función de pertenenecia según el argumento indicado.

Métodos heredados de la clase CObject

Prev, Prev, Next, Next, Save, Load, Type, Compare

Ejemplo

//+------------------------------------------------------------------+
//|                       ProductTwoSigmoidalMembershipFunctions.mq5 |
//|                         Copyright 2000-2024, MetaQuotes Ltd. |
//|                                             https://www.mql5.com |
//+------------------------------------------------------------------+
#property copyright "Copyright 2000-2024, MetaQuotes Ltd."
#property link      "https://www.mql5.com"
#property version   "1.00"
#include <Math\Fuzzy\membershipfunction.mqh>
#include <Graphics\Graphic.mqh>
//--- Create membership functions
CProductTwoSigmoidalMembershipFunctions func1(2,1,-1,7);
CProductTwoSigmoidalMembershipFunctions func2(2,2,-4,7);
CProductTwoSigmoidalMembershipFunctions func3(2,3,-8,7);
//--- Create wrappers for membership functions
double ProductTwoSigmoidalMembershipFunctions1(double x) { return(func1.GetValue(x)); }
double ProductTwoSigmoidalMembershipFunctions2(double x) { return(func2.GetValue(x)); }
double ProductTwoSigmoidalMembershipFunctions3(double x) { return(func3.GetValue(x)); }
//+------------------------------------------------------------------+
//| Script program start function                                    |
//+------------------------------------------------------------------+
void OnStart()
  {
//--- create graphic
   CGraphic graphic;
   if(!graphic.Create(0,"ProductTwoSigmoidalMembershipFunctions",0,30,30,780,380))
     {
      graphic.Attach(0,"ProductTwoSigmoidalMembershipFunctions");
     }
   graphic.HistoryNameWidth(70);
   graphic.BackgroundMain("ProductTwoSigmoidalMembershipFunctions");
   graphic.BackgroundMainSize(16);
//--- create curve
   graphic.CurveAdd(ProductTwoSigmoidalMembershipFunctions1,0.0,10.0,0.1,CURVE_LINES,"[2, 1, -1, 7]");
   graphic.CurveAdd(ProductTwoSigmoidalMembershipFunctions2,0.0,10.0,0.1,CURVE_LINES,"[2, 2, -4, 7]");
   graphic.CurveAdd(ProductTwoSigmoidalMembershipFunctions3,0.0,10.0,0.1,CURVE_LINES,"[2, 3, -8, 7]");
//--- sets the X-axis properties
   graphic.XAxis().AutoScale(false);
   graphic.XAxis().Min(0.0);
   graphic.XAxis().Max(10.0);
   graphic.XAxis().DefaultStep(1.0);
//--- sets the Y-axis properties
   graphic.YAxis().AutoScale(false);
   graphic.YAxis().Min(0.0);
   graphic.YAxis().Max(1.1);
   graphic.YAxis().DefaultStep(0.2);
//--- plot
   graphic.CurvePlotAll();
   graphic.Update();
  }
